Питання №1
1. Сформулюйте та запишіть перший та другий закони Кірхгофа. Поясніть на електричній схемі.
2. Запишіть співвідношення між напругою та ЕРС на затискачах джерела. Як за напрямом ЕРС та струму розрізняють джерела та приймачі електричної енергії.
3. Як розподіляться струми у вітках при їх паралельному ввімкненні; Як розподіляться потужності на резисторах при їх послідовному ввімкненні.
4. Поясніть на прикладі застосування законів Кірхофа.
5. Визначити еквівалентний опір кола постійного струму, якщо опори R1, R2, R3, R4 з’єднані паралельно. R1=1 Ом, R2=2 Ом, R3=4 Ом, R3=8 Ом.
6. Визначити ціну поділки ватметра, якщо межа вимірювань за струмом дорівнює 5 А, межа вимірювань за напругою 300 В. Кількість поділок приладу N = 150. Визначити також потужність у колі, якщо відхилення стрілки становить 54 поділки.
7. Визначити ціну поділки ватметра, якщо межа вимірювань за струмом дорівнює 2 А, межа вимірювань за напругою 150 В. Кількість поділок приладу N = 100. Визначити також потужність у колі, якщо відхилення стрілки становить 84 поділки.
8. Визначити потужність на затискачах джерела, якщо опори R1, R2 з’єднані паралельно. Напруга на затискачах джерела U= 100 B. Опори віток: R1=10 Ом, R2=10 Ом.
9. Визначити потужність на затискачах джерела, якщо опори R1, R2 з’єднані паралельно. Напруга на затискачах джерела U= 100 B. Опори віток: R1=10 Ом, R2=10 Ом.
10. Сформулюйте та запишіть перший та другий закони Кірхгофа.
11. Назвіть основні методи та суть розрахунку електричних кіл постійного струму.
12. Запишіть співвідношення між напругою та ерс на затискачах джерела. Як за напрямом ерс та струму розрізняють джерела та приймачі електричної енергії.
13. Як розподіляться струми у вітках при їх паралельному ввімкненні; Як розподіляться потужності на резисторах при їх послідовному ввімкненні. Показати на прикладі.
14. За методами застосування законів Кірхгофа визначити струми у вітках, якщо Е1=40 В, Е2=20 В, R1=1 Ом, R2=5 Ом, R3=5 Ом.
15. Визначити еквівалентний опір кола постійного струму, якщо опори R1, R2, R3 з’єднані паралельно. R1=100 Ом, R2=200 Ом, R3=400 Ом.
16. Визначити ціну поділки ватметра, якщо межа вимірювань за струмом дорівнює 1 А, межа вимірювань за напругою 150 В. Кількість поділок приладу N = 100. Визначити також потужність у колі, якщо відхилення стрілки становить 77 поділки.
17. Визначити ціну поділки ватметра, якщо межа вимірювань за струмом дорівнює 10 А, межа вимірювань за напругою 150 В. Кількість поділок приладу N = 100. Визначити також потужність у колі, якщо відхилення стрілки становить 45 поділок.
18. Визначити струми у вітках, потужність на затискачах джерела, якщо опори R1, R2 з’єднані паралельно. Напруга на затискачах джерела U= 10 B. Опори віток: R1=20 Ом, R2=20 Ом.
19. Визначити струми у вітках, потужність на затискачах джерела, якщо опори R2, R3 з’єднані паралельно і послідовно підключені до опору R1 (змішане з’єднання). Напруга на затискачах джерела U= 100 B. Опори віток: R1=20 Ом, R2=20 Ом, R2=30 Ом.
20. Назвіть основні методи та суть розрахунку електричних кіл постійного струму. Питання №2
1. Чому дорівнює еквівалентний опір кола, зображеного на рисунку, якщо R1 = 7 Ом; R2 = 6 Ом; R3 = 15 Ом; R4 = 10 Ом.

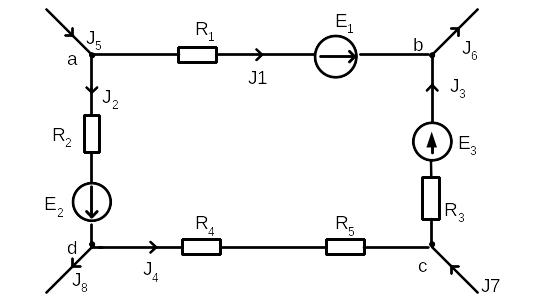

2. Записати І закон Кірхгофа для вузла а електричного кола , зображеного на рисунку.
3. Записати другий закон Кірхгофа для контура електричного кола зображеного на рисунку

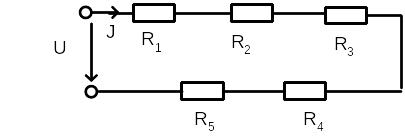

4. Визначити еквівалентний опір кола, зображеного на рисунку, якщо R1 = 2Ом; R2 = 5Ом; R3 = 3Ом; R4 = 6Ом; R5 = 4Ом. Визначити також силу струму та потужність в колі, якщо напруга U=10 B.
5. За методом застосування законів Кірхгофа визначити струми у вітках, якщо Е1=100 В, Е2=200 В, R1=2 Ом, R2=4 Ом, R3=5 Ом.
6. За методами застосування законів Кірхгофа визначити струми у вітках, якщо Е1=10 В, Е2=20 В, R1=1 Ом, R2=2 Ом, R3=4 Ом.
7. За методом вузлових напруг визначити струми у вітках, якщо Е1=50 В, Е2=100 В, R1=1 Ом, R2=5 Ом, R3=10 Ом.
8. За методом вузлових напруг визначити струми у вітках, якщо Е1=250 В, Е2=10 В, R1=10 Ом, R2=2 Ом, R3=1 Ом.
9. За методом вузлових напруг визначити струми у вітках, якщо Е1=20 В, Е2=10 В, R1=1 Ом, R2=2 Ом, R3=2 Ом.
10. За методом вузлових напруг визначити струми у вітках, якщо Е1=20 В, Е2=10 В, R1=1 Ом, R2=2 Ом, R3=2 Ом.
11. Чому дорівнює еквівалентний опір кола, зображеного на рисунку, якщо R1 = 15 Ом; R2 = 60 Ом; R3 = 5 Ом; R4 = 5 Ом.

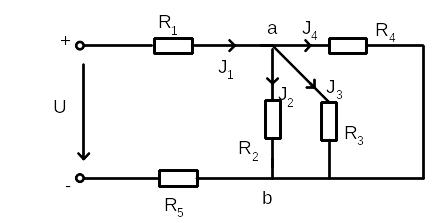

12. Записати ІІ закон Кірхгофа для контуру « + а b – » електричного кола, зображеного на рисунку.
