Убедиться в надежности остановки кpовотечения.

Б. №8.

1. Абсорбция, плотность орошения, работа абсорберов.

Абсорбция газов (лат. absorptio, absorbeo-поглощаю) - объемное поглощение газов и паров жидкостью (абсорбентом) с образованием раствора. Применение абсорбции в технике для разделения и очистки газов, выделения паров из паро-газовых смесей основано на различной растворимости газов и паров в жидкостях. То есть процесс абсорбции происходит в том случае, когда парциальное давление извлекаемого компонента в газовой смеси выше, чем в жидком абсорбенте, вступающем в контакт с этим газом. Для протекания абсорбции необходимо, чтобы газ и абсорбент не находились в состоянии равновесия.

Абсорбер (от лат. absorbeo — поглощаю) — аппарат для поглощения газов, паров, для разделения газовой смеси на составные части растворением одного или нескольких компонентов этой смеси в жидкости, называемой абсорбентом (поглотителем). Абсорбер обычно представляет собой колонку с насадкой или тарелками, в нижнюю часть которой подается газ, а в верхнюю

— жидкость; газ удаляется из абсорбера сверху, а жидкость — снизу. Известны адсорберы периодического и непрерывного действия.

Виды абсорберов.

При абсорбции процесс протекает на поверхности соприкосновения фаз. Поэтому абсорберы должны иметь развитую межфазную поверхность.

Исходя из способа создания этой поверхности, абсорберы условно делят на три группы:

Поверхностные абсорберы;

Барботажные абсорберы;

Распыливающие абсорберы

.

Тарельчатый абсорбер.

2.Схема глубокого обессоливания нефти, техн. режим.

3.Классификация трубопроводов.

Классификация трубопроводов.

41

vk.com/club152685050 | vk.com/id446425943

Технологические трубопроводы классифицируют по:

роду транспортируемого вещества,

материалу труб,

рабочим параметрам,

степени агрессивности среды,

месту расположения,

категориям и группам.

По роду транспортируемого вещества технологические трубопроводы разделяются на нефтепроводы, газопроводы, паропроводы, водопроводы, мазутопроводы, маслопроводы, бензопроводы, кислотопроводы, щелочепроводы, а также специального назначения (трубопроводы густого и жидкого смазочного материала, трубопроводы с обогревом, вакуумпроводы) и др.

По материалу, из которого изготовлены трубы, различают трубопроводы стальные (из углеродистой, легированной и высоколегированной стали), из цветных металлов и их сплавов (медные, латунные, титановые, свинцовые, алюминиевые), чугунные, неметаллические (полиэтиленовые, винипластовые, фторопластовые, стеклянные), футерованные (резиной, полиэтиленом, фторопластом), эмалированные, биметаллические и др.

По условному давлению транспортируемого вещества трубопроводы разделяют на вакуумные, работающие при давлении ниже 0,1 МПа низкого давления, работающие при давлении до 10 МПа, высокого давления (более 10 МПа) и безнапорные, работающие без избыточного давления.

По температуре транспортируемого вещества трубопроводы подразделяются на холодные (температура ниже 0°С), нормальные (от 1 до 45°С) и горячие (от 46°С и выше).

По степени агрессивности транспортируемого вещества различают трубопроводы для неагрессивных, малоагрессивных, среднеагрессивных сред. Стойкость металла в коррозионных средах оценивают скоростью проникновения коррозии – глубиной коррозионного разрушения металла в единицу времени (мм/год). К неагрессивной и малоагрессивной средам относят вещества, вызывающие коррозию стенки трубы, скорость которой менее 0,1 мм/год, среднеагрессквной – в пределах от 0,1 до 0,5 мм/год и агрессивной – более 0,5 мм/год. Для трубопроводов, транспортирующих неагрессивные и малоагрессивные вещества, обычно применяют трубы из углеродистой стали; транспортирующих среднеагрессивные вещества, – трубы из углеродистой стали с повышенной толщиной стенки (с учетом прибавки на коррозию), из легированной стали, неметаллических материалов, футерованные; транспортирующих высокоагрессивные вещества, – только из высоколегированных сталей, биметаллические, из цветных металлов, неметаллические и футерованные.

По месторасположению трубопроводы бывают внутрицеховые, соединяющие отдельные аппараты и машины в пределах одной

42

vk.com/club152685050 | vk.com/id446425943

технологической установки или цеха и размещаемые внутри здания или на открытой площадке, и межцеховые, соединяющие отдельные технологические установки, аппараты, емкости, находящиеся в разных цехах.

Внутрицеховые трубопроводы по конструктивным особенностям могут быть обвязочные (около 70% общего объема внутрицеховых трубопроводов) и распределительные (около 30%). Внутрицеховые трубопроводы имеют сложную конфигурацию с большим количеством деталей, арматуры и сварных соединений. На каждые 100 м длины таких трубопроводов приходится выполнять до 80/120 сварных стыков. Масса деталей, включая арматуру, в таких трубопроводах достигает 41% от общей массы трубопровода в целом.

Межцеховые трубопроводы характеризуются довольно длинными прямыми участками (длиной до нескольких сот метров) со сравнительно небольшим количеством деталей, арматуры и сварных соединений. Масса деталей в межцеховых трубопроводах (включая арматуру) составляет около 3/4%, а масса П-образных компенсаторов – около 7%.

По категориям и группам - стальные трубопроводы разделяются на 5 категорий (I, II, III, IV, V) и 5 групп (А, Б, В, Г, Д) в зависимости от рабочих параметров (температуры и давления) транспортируемого по трубопроводу вещества и по группам в зависимости от класса опасности транспортируемых вредных веществ и показателей пожарной опасности этих веществ.

По степени воздействия на организм человека все вредные вещества разделяют на четыре класса опасности (ГОСТ 12.1.005-71 и ГОСТ 12.1.00776): 1 – чрезвычайно опасные, 2 – высокоопасные, 3 – умеренноопасные, 4 – малоопасные.

По пожарной опасности (ГОСТ 12.1.004-76) вещества бывают: негорючие НГ, трудногорючие – ТГ, горючие – ГР, горючая жидкость – ГЖ, легковоспламеняющаяся жидкость – ЛВЖ, горючий газ – ГГ, взрывоопасные

– ВВ.

4. Требования к лестницам, площадкам.

1 .Если надо подняться на высоту выше 75 см, то применяются лестницы маршевые, если нижеступени .

2 .Ширина маршевых лестниц не менее 65 см, для переноса тяжестей –1 м . 3 . Уклон не более 600 / для резервуаров – 500.

4.Расстояние между ступенями через 25 см, уклон во внутрь 2-50, ширина ступени 25-30см, предохранительные планки высотой 15 см .

5. Тоннельные лестницы шириной не менее 60 см .с дугами через 80см.

6. Переходные площадки через 6 м .

7. Перила у лестниц высотой 1 м, у площадок 1,25м.

8. Лестницы и площадки металлические рифленые .

9.Регулярно очищать от снега и грязи.

10.Между предохранительной планкой и ступени или настила площадки должен быть зазор высотой не более 1 см для оттока воды.

43

vk.com/club152685050 | vk.com/id446425943

5. Проверка наличия дыхания.

Чтобы проверить - дышит ли пострадавший, находящийся в бессознательном состоянии, или нет, нужно слышать, видеть, ощущать; то есть, встав на колени около пострадавшего, приложите ухо к его рту и:

-послушайте, дышит ли пострадавший;

-посмотрите, поднимается и опускается ли его грудь или живот;

-ощутите его дыхание на своей щеке.

Дополнительно к этому, свою руку можно положить на область диафрагмы пострадавшего (границу между брюшной и грудной полостями) и ощутить дыхательные движения пострадавшего - pppa.ru. Необходимо также отметить, что именно этим способом (при наличии посторонних шумов) определение наличия дыхания может быть достоверным.

Если вы в течение 5-6 секунд ничего не услышали, не увидели и не почувствовали, считается, что дыхание у пострадавшего отсутствует.

Работу сердца определяют по наличию у пострадавшего пульса на сонной артерии в течение 7-10 секунд. Достоверное определение наличия или отсутствия пульса может быть осуществлено только на сонной артерии.

Б. № 9.

1. Способы передачи тепла.

Теплопередача – это процесс переноса теплоты внутри тела или от одного тела к другому, обусловленный разностью температур. Интенсивность переноса теплоты зависит от свойств вещества, разности температур и подчиняется экспериментально установленным законам природы.

Существуют три основных вида теплопередачи: теплопроводность, конвекция и лучистый теплообмен.

Теплопроводность. Если внутри тела имеется разность температур, то тепловая энергия переходит от более горячей его части к более холодной. Такой вид теплопередачи, обусловленный тепловыми движениями и столкновениями молекул, называется теплопроводностью; при достаточно высоких температурах в твердых телах его можно наблюдать визуально. Так, при нагревании стального стержня с одного конца в пламени газовой горелки тепловая энергия передается по стержню, и на некоторое расстояние от нагреваемого конца распространяется свечение (с удалением от места нагрева все менее интенсивное).

В чистом виде теплопроводность наблюдается только в сплошных твердых телах. Теплота передается непосредственно через материал или от одного материала другому при их соприкосновении.

Конвекция. При подводе тепла к жидкости или газу увеличивается интенсивность движения молекул, а вследствие этого повышается давление. Если жидкость или газ не ограничены в объеме, то они расширяются; локальная плотность жидкости (газа) становится меньше, и благодаря выталкивающим (архимедовым) силам нагретая часть среды движется вверх (именно поэтому теплый воздух в комнате поднимается от батарей к потолку). Данное

44

vk.com/club152685050 | vk.com/id446425943

явление называется конвекцией.

Чтобы не расходовать тепло отопительной системы впустую, нужно пользоваться современными обогревателями, обеспечивающими принудительную циркуляцию воздуха.

Конвективный тепловой поток от нагревателя к нагреваемой среде зависит от начальной скорости движения молекул, плотности, вязкости, теплопроводности и теплоемкости и среды; очень важны также размер и форма нагревателя.

Конвекция характерна для жидких и газообразных сред, где перенос теплоты происходит в результате движения молекул. Конвективный теплообмен наблюдается у поверхности стен при наличии температурного перепада между конструкцией и соприкасающимся с ней воздухом. Лучистый теплообмен. Третий вид теплопередачи – лучистый теплообмен – отличается от теплопроводности и конвекции тем, что теплота в этом случае может передаваться через вакуум. Сходство же его с другими способами передачи тепла в том, что он тоже обусловлен разностью температур. Тепловое излучение – это один из видов электромагнитного излучения. Другие его виды – радиоволновое, ультрафиолетовое и гамма-излучения – возникают в отсутствие разности температур.

Тепловое излучение может сопровождаться испусканием видимого света, но его энергия мала по сравнению с энергией излучения невидимой части спектра.

Интенсивность теплопередачи путем теплопроводности и конвекции пропорциональна температуре, а лучистый тепловой поток пропорционален четвертой степени температуры.

Излучение происходит в газообразной среде путем передачи теплоты с поверхности тела через пространство (в виде энергии электромагнитных волн).

2.Схема.

3.Технические манометры, устройство, принцип работы, правила эксплуатации.

Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины или более чувствительной двухпластинчатой мембраны, один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки.

Типы манометров.

В зависимости от конструкции, чувствительности элемента различают манометры жидкостные, грузопоршневые, деформационные (с трубчатой пружиной или мембраной).

Манометры подразделяются по классам точности: 0,15; 0,25; 0,4; 0,6; 1,0; 1,5; 2,5; 4,0 (чем меньше число, тем точнее прибор).

Виды манометров.

45

vk.com/club152685050 | vk.com/id446425943

По назначениям манометры можно разделить на технические — общетехнические, электроконтактные, специальные, самопишушие, железнодорожные, виброустойчивые(глицеринозаполненые), судовые и эталонные (образцовые).

Принцип работы.

Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины или более чувствительной двухпластинчатой мембраны, один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки.

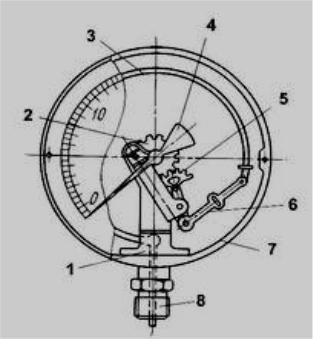

Устройство пружинного манометра:

1— основание манометра,

2— трубка,

3— трубчатая пружина,

4— стрелка,

5— зубчатый сектор,

6- тяга,

7- корпус манометра,

8- ниппель.

Принцип действия пружинного манометра основан на уравновешении избыточного давления силами упругой деформации трубчатой пружины.

Эксплуатация пружинных манометров:

•проверка исправности манометра посадкой стрелки на «0» не реже 1 раза в смену,

•проверка работы манометра контрольным манометром, имеющим такую же шкалу и класс точности не реже 1 раза в 6 месяцев,

46

vk.com/club152685050 | vk.com/id446425943

• поверка осуществляется не реже 1 раза в год с установкой клейма на стекле прибора,

• эксплуатация технических манометров должна производиться при температуре окружающей среды от -50°С до +60°С и влажности воздуха — не более 80 %.

4. Пределы взрываемости и предельно-допустимые концентрации углеводородов, сероводорода.

Пределы взрываемости сероводорода в смеси с воздухом:

-нижний – 4,3% об.

-верхний – 45,5 % об.

ПДВК – предельнодопустимая взрывоопасная концентрация, при которой может произойти взрывной хлопок, который отбросит работающего, он равен 5-15% - от нижнего придела взрываемости.

5. Правила тушения горящей одежды. Оказание первой помощи при ожоге.

Остановить пострадавшего, быстро сбросить, сорвать одежду или погасить пламя водой снегом. Можно сбить пламя, накинув на пострадавшего плотную ткань /одеяло, брезент/.

голову пострадавшего не закрыватьвозможно поpажение дыхательных путей, отpавление дымом. После ликвидации пламени, ткань и сгоpевшие участки одежды необходимо удалить. Иногда постpадавшему удается сбить пламя, катаясь в гоpящей одежде по земле.

Оказание первой помощи:

При Химических ожогах, которые возникают при воздействии на кожу химически активных веществ, кислот, щелочей . При химических ожогах пораженную кожу в течении 15-20 мин. промывают струей холодной воды , после чего при ожогах кислотой рану промывают раствором питьевой соды 1 ч . л .на 1 стакан воды , щелочным раствором нашатырного спирта, затем накладывают повязку или раствором хозяйственного мыла. Ожог щелочью нейтрализуется раствором уксусной или борной кислоты.

При термических ожогах:

По степени тяжести ожоги подразделяются на 4 степени и в зависимости от степени тяжести первая помощь оказывается по - разному:

47

vk.com/club152685050 | vk.com/id446425943

1 степень - покраснение и жжение кожи. Происходит ожог кожи,необходимо охладить струёй холодной водой обожженную поверхность. Накрыть стерильной недавящей повязкой.

2 степень - пузыри, сильное жжение. Происходит ожог кожи и подкожных слоев. Необходимо наложить недавящую стерильную повязку, ни в коем

3 степень - открытая обожженная рана. Происходит ожог кожи, подкожных слоев, мышц, может быть ожоговый шок. Необходимо обожженную рану накрыть недавящей стерильной повязкой, чтобы инфекция не попала на рану, не удалять

самим приставшую к обожженному месту куски одежды, дать анальгин или другое обезболивающее средство и срочно отправить в больницу. 4 степень – обугливание. Происходит ожог кожи, мышц, кости, нервных окончаний, может быть ожоговый шок. Необходимо накрыть рану стерильной недавящей повязкой, дать обезболивающее и срочно отправить в больницу.

Б. №10.

1. Понятие о давлении и напоре. Единицы измерения.

Давление – физическая величина, характеризующая интенсивность нормальных (перпендикулярных к поверхности) сил, с которыми одно тело действует на поверхность другого. Давление - это сила, действующая на единицу площади перпендикулярно к ней.

Барометрическое (атмосферное) давление - создается массой воздушного столба земной атмосферы (давление столба атмосферного воздуха на единицу площади находящихся в нем предметов и на земную поверхность). За единицу давления принята техническая атмосфера (атм.) - давление, равное одному килограмму силы на один квадратный сантиметр (кгс/см2). Давление обозначается буквой Р, на уровне моря - Ро.

По международной системе СИ давление измеряется в Паскалях (Па). Па = Н/м2. Нормальным атмосферным давлением называют давление равное 101325 Па или 760 миллиметрам ртутного столба.

Избыточное давление - превышение давления над атмосферным в каком-либо замкнутом пространстве. То есть избыточное давление (манометрическое) есть разность между полным и атмосферным давлением. Избыточное давление измеряют приборами - манометрами, поэтому его

называют манометрическим и обозначают - ptb. Давление ниже атмосферного - вакуум.

Под абсолютным или полным давлением среды понимают сумму барометрического и избыточного давлений и обозначают - Ра. Абсолютное давление - это давление, отсчитанное от абсолютного нуля (полного

48

vk.com/club152685050 | vk.com/id446425943

вакуума), подобно тому, как отсчитывается температура по шкале Кельвина. В технике промышленных измерений давления отсчет ведут от относительного нуля - атмосферного давления.

Напор (H) насоса — избыточное давление, создаваемое насосом. Напор измеряется в (м). То есть напор это удельная механическая работа, передаваемая насосом перекачиваемой жидкости. В основе Международной системы единиц измерения лежат семь единиц, охватывающих следующие области науки: механику, электричество, теплоту, оптику, молекулярную физику, термодинамику и химию:

1) единица длины – метр. 1 метр - длина пути, которую проходит свет в вакууме за 1/299 792 458 долю секунды.

2) единица массы (механика) – килограмм. 1 килограмм считается приравненным к существующему международному прототипу килограмма.

3)единица времени (механика) – секунда. 1 секунда равна 919 2631 770

периодам излучения, соответствующего тому переходу, который происходит между двумя, так называемыми, сверхтонкими уровнями основного состояния атома цезия 133(Cs133).

4)единица силы электрического тока (электричество) – ампер. 1 ампер – сила, не изменяющегося во времени, электрического тока, который, протекая в вакууме по двум бесконечным и параллельным проводникам пренебрежимо малого круглого поперечного сечения, находящимися друг от друга на расстоянии 1 метр, создает электродинамическую силу, действующую на эти проводники равную 2•10-7 Ньютона на каждый метр их

длины. 5) единица термодинамической температуры (теплота) – кельвин. 1 кельвин равен 1/273,16 части термодинамической температуры, так называемой тройной точки воды.

6)единица силы света (оптика) – кандела (лат. - свеча). 1 Кандела - сила света в заданном направлении источника, испускающего монохроматическое излучение частотой 540. 1012 Гц, энергетическая сила которого в этом направлении составляет 1/683 Вт/ср.

7)единица количества вещества (молекулярная физика, термодинамика и химия) – моль. 1моль равен содержанию такого числа молекул (атомов, ионов или каких-либо других структурных элементов вещества), сколько

атомов содержится в 0,012 кг углерода с атомной массой 12 (C 12), т. е. 6,022.1023 (см. постоянная Авогадро).

Вмеждународной системе единиц приняты дополнительные единицы:

1)единица измерения плоского угла – радиан. 1 радиан равен углу между двух радиусов окружности, длина дуги между которыми равняется радиусу окружности. Если речь идет о градусах, то радиан равен 57°17′44,806″.

(Плоский угол — неограниченная геометрическая фигура, образованная двумя лучами (сторонами угла), выходящими из одной точки (вершины угла).

2)единица измерения телесного угла – стерадиан (ср). 1 стерадиан представляет собой телесный угол, расположение вершины которого фиксируется в центре сферы, а площадь, вырезаемая данным углом на

49

vk.com/club152685050 | vk.com/id446425943

поверхности сферы, равна площади квадрата, сторона которого равна длине

является объединением всех лучей, выходящих из данной точки (вершины угла) и пересекающих некоторую поверхность (которая называется поверхностью, стягивающей данный телесный угол). Границей телесного угла является некоторая коническая поверхность).

К внесистемным единицам относятся следующие:

1) децибел (дБ) - логарифмическая единица уровней, затуханий и усилений. Децибел - десятая часть бела, это безразмерное отношение физической величины к одноимённой физической величине, принимаемой за исходную, умноженному на десять.

(Децибел — это безразмерная единица, применяемая для измерения отношения некоторых величин — «энергетических» (мощности, энергии, плотности потока мощности и т. п.) или «силовых» (силы тока, напряжения и т. п.). Иными словами, децибел — это относительная

характеризующая нагрузки, создаваемые в электротехнических устройствах колебаниями энергии электромагнитного поля в цепи синусоидального переменного тока, и равна произведению действующих значений напряжения U и тока I, умноженному на синус угла сдвига фаз между ними (Q=U . I . sin φ ) (если ток отстаёт от напряжения, сдвиг фаз считается положительным, если опережает — отрицательным). (Физический смысл реактивной мощности — это энергия, перекачиваемая от источника на реактивные элементы приёмника (индуктивности, конденсаторы, обмотки двигателей), а затем возвращаемая этими элементами обратно в источник в течение одного периода колебаний, отнесённая к этому периоду).

Единицей длины в физической системе измерений служит сантиметр, более мелкими являются:

1 миллиметр = 10-1см =10-3м; 1 микрон (мк, μ) = 10-3мм, = 10-4см =10-6м;

1 миллимикрон (ммк) =10-3 мк = 10-7 см = 10-9 м; 1 ангестрём (А) = 10-1 ммк = 10-8 см = 10-10 м ; ( в русской транскрипции - АНГСТРЕМ); 1 пикометр (пм) = 10-3ммк = 10-10 см = 10-12 м.

Ньютон — производная единица. Исходя из второго закона Ньютона, она определяется как сила, изменяющая за 1 сек. скорость тела массой 1 кг на 1 м/сек в направлении действия силы. Таким образом, 1 Н = 1 кг·м/сек2.

2. Блок – схема ГПЗ.
