6. Выбор аппаратуры распределительных устройств

Выбор ВА производится по техническим условиям на их поставку, каталогам и справочникам.

Прежде всего, необходимо, чтобы АВ удовлетворял требованиям Регистра по температуре, ударо – и вибростойкости, влажности и т.д. Затем производится выбор АВ по основным номинальным параметрам: роду тока, напряжению, току нагрузки и частоты. Далее выполняется расчет уставок и защитных характеристик, в процессе которого может быть откорректирован выбор АВ по номинальным параметрам.

При определении выдержек времени (уставок) на время срабатывания АВ в зоне короткого замыкания следует исходить из требований по быстродействию и избирательности с учетом схем СГ и РЭ и возможностей аппаратов защиты. Не рекомендуется использовать выдержки времени свыше 0,30,5 с во избежание значительного разрушения ВА электрической дугой.

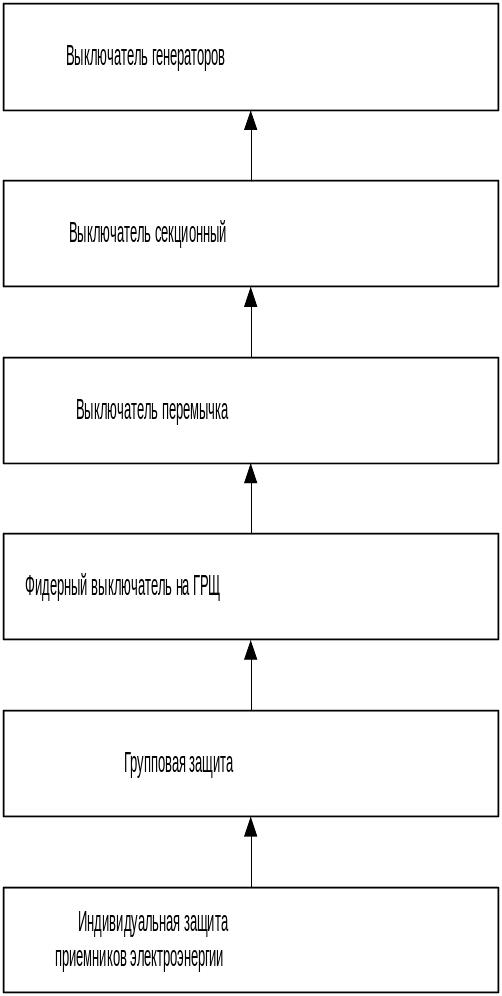

В общем случае уставки АВ по времени их срабатывания должны возрастать в такой последовательности:

Номинальные токи расцепителей автоматов I_ном.р, включенных в различные питающие линии выбираются по расчетным рабочим токам этих линий, полученных ранее, исходя из условия

Номинальный ток расцепителя выключателя фидеров питания групповых щитков следует определять для наиболее загруженного режима:

Уставка по току срабатывания выключателей фидеров питания ЭД определяются из условий отстройки от ложных срабатываний в режиме пуска ЭД

,

где уст – уставка по току срабатывания в зоне к. з. выключателя по ТУ;

k_д=1,1÷1,4 – коэффициент, учитывающий допуски на пусковой ток двигателя и срок

срабатывания выключателя в зоне к. з.;

k_а=1,3 – коэффициент, учитывающий величину апериодической составляющей

пускового тока;

k_пуск – кратность пускового тока АД по ТУ.

Если АД имеет автоматическое переключение питания, то уставка по току срабатывания определяется так:

,

где p=0,7÷1 – коэффициент, учитывающий остаточную ЭДС АД при включении его в

противофазе;

При установке выключателя на фидере питания силового распределительного щита выключателя с выдержкой времени, уставка определяется из следующего условия:

,

где q – количество АД;

m–(q+1) – количество трансформаторов;

I_{xх j} – ток холостого хода j-го трансформатора, % от номинального;

k_mj =1,1, при p_m<25 кВА; =1,8, при p_m>100 кВА;

I_ном.mj – номинальный ток первичной обмотки трансформатора;

I_ф – расчетный ток фидера, питающего щит;

– определяется в случае, если аппаратурой управления допускается

одновременный запуск нескольких ЭД, не имеющих минимальной защиты;

– сумма номинальных токов, одновременно вкл. или перекл. приемников;

Пример расчета и выбора АВ:

• рулевого устройства

Номинальный ток 7,62 А.

Время срабатывания в зоне к.з. 0,04 с.

,

где =1,05; =1,15; =1,3

= 5 – каталожное значение кратности пускового тока двигателя;

Выбираем трёхполюсный автоматический выключатель типа АК50-3М:

• номинальный ток автомата 50 А.

• номинальный ток расцепителя 8 А.

• =10

РЩ3

Номинальный ток 251,74 А.

Время срабатывания в зоне к. з. 0,18с.

Выбираем автомат типа А3724СР:

• номинальный ток автомата 400А.

• номинальный ток расцепителя 320А.

Пример расчета и выбора предохранителей:

При выборе предохранителей пользуемся следующим принципом расчета: для защиты цепей при статической нагрузке выбираем плавкую вставку предохранителя исходя из условия:

I_{ном.пл.в.}>I_ном

Для защиты цепей с динамической нагрузкой плавкую вставку выбираем с учетом пусковых токов:

I_{ном.пл.в.}>I_номk_пускk_скв/

k_пуск=6; k_скв=0,91; =1,12

Используя приложение 19, выбираем следующий тип предохранителей:

FU34…FU39: (XVI) → ПР-2 патрон 60 А, пл. вст. 80 А.

Результаты расчетов отображены в Приложении 3
