Теплоснабжение кс
Теплоснабжение помещений КС осуществляется от собственных стационарных (блочных) котельных, оборудованных водогрейными стальными (чугунными) котлами на газе типов HP-18, "Братск", КВА, ТВГ и т.д. мощностью 0,8-8 МВт. Мощность и количество котлов определяются проектом с учетом покрытия тепловых нагрузок в самые сильные морозы и с учетом резервирования. Как правило, это 3-4 котла на промплощадку. Котельные полностью автоматизированы, не имеют постоянного закрепленного персонала и обслуживаются сменным персоналом КС. Компрессорные станции, имеющие постоянно работающие газотурбинные агрегаты, обеспечиваются теплом от утилизаторов ГПА. Утилизатор представляет собой блок из пучка стальных оребренных труб, устанавливаемых в выхлопную шахту ГПА.
Для обеспечения длительной и безаварийной работы котлов и утилизаторов на промплощадке КС устанавливают блоки химводоподготовки (ХВО) или умягчения воды. Это, как правило, система натрий-катионитовых фильтров (1-3 шт.) диаметром Ду = 700 1000 мм, загруженных сульфоуглем или ионообменными смолами. Регенерация фильтров осуществляется с помощью поваренной соли. Мощность ХВО определяется емкостью теплосети и составляет 10-100 м /сутки. Теплотрасса промплощадки КС бывает подземной или надземной. Выполняется из стальной водогазопроводной трубы Ду = 50 200 мм. В последнее время для увеличения срока службы теплотрассы чаще выполняют надземными.

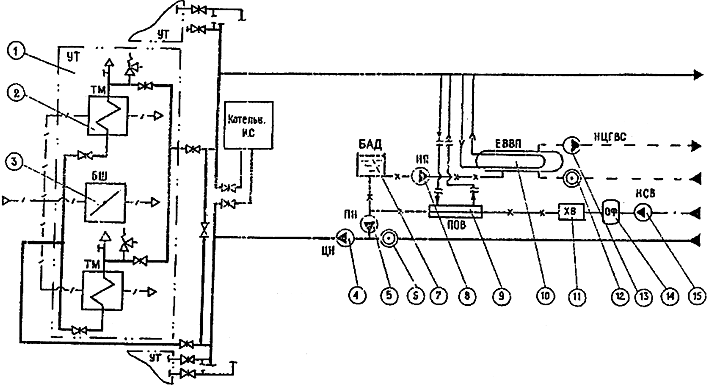

Типовая схема теплоснабжения КС представлена на рис. 2.44, где 1 - утилизационный теплообменник; 2 - теплообменный модуль; 3 - блок-шибер; 4 - циркуляционный насос; 5 - подпиточный насос; 6 - обратный клапан; 7 - бак-аккумулятор (деаэратор); 8 - насос перекачивающий; 9 - подогреватель обратной воды; 10 - водоподогреватель; 11 - химводоочистка (Na - катионитовая); 12 - обратный клапан; 13 - циркуляционный насос системы ГВС; 14 - обезжелезивающий фильтр; 15 - водяной насос.
Рис. 2.44. Принципиальная тепловая схема теплоснабжения газотурбинных КС.
Условные обозначения:
- выхлопные газы;
- сетевая вода;
- сырая вода;
- умягченная и деаэрированная вода;
- контур горячего водоснабжения
2.17. Организация связи на компрессорных станциях
Связь на компрессорной станции является неотъемлемой частью газотранспортного процесса и организуется в строгом соответствии с действующими общими требованиями к технологической связи магистральных газопроводов ОАО "Газпром".
Средства связи компрессорных станций входят в комплекс средств контроля и управления процессом транспортировки газа и образуют оперативно-технологическую и общетехнологическую связь.
Основой для организации всех видов связи КС является местная первичная сеть и внутризоновая первичная сеть связи предприятия.
Эксплуатацию всех технических средств связи КС, задействованных на организацию вышеперечисленных видов связи, осуществляет персонал узлов связи, входящий в состав производственных служб компрессорных станций.
Центральная диспетчерская связь организуется по каналам тональной частоты (TЧ) различных кабельных систем передачи (К-60П, ИКМ-30, ИКМ-120, К12+12 и др. отечественного производства и KNK-30, ВК-300 импортного производства), а также по радиорелейным линиям связи. В эту сеть связи включены диспетчеры всех КС для оперативной связи с главным диспетчером диспетчерского Управления предприятия (рис. 2.45).

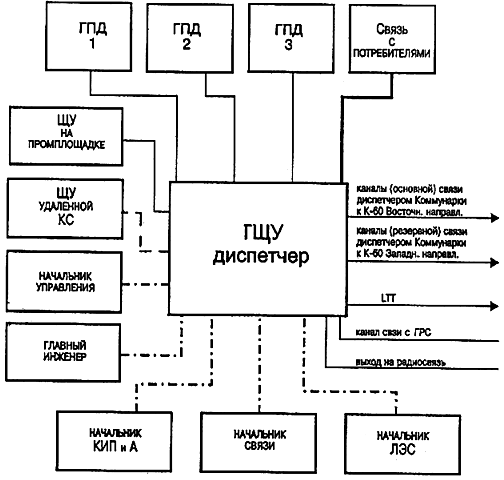

Рис. 2.45. Схема организации связи на рабочем месте диспетчера по газу.
Условные обозначения:
- кабель связи и телефонной канализации;
- линия прямого абонента;
- линия связи KNK-3О-S;
- выделенная линия связи
Районная диспетчерская связь организована на радиокабельных системах БК/Г венгерского производства и на системах передачи К-6Т отечественного производства по одночетверочным (ЗКП, КСПП) и четырехчетверочным (МКС, ТЗ) кабелям связи. По этим системам связи диспетчеры КС имеют линейную диспетчерскую связь с бригадами линейных эксплуатационных служб по радиоканалу и по диспетчерскому кабельному каналу со всеми ГРС и домами операторов в зоне обслуживания подразделения предприятия.
Местная и междугородняя телефонная связь всех КС организованы на базе современных цифровых коммутационных станций семейства - "Харрис 20+20".Унификация коммутационного оборудования дает существенные преимущества в вопросах послегарантийного обслуживания и обучения эксплуатационного персонала. Автоматические телефонные станции, обслуживающие КС, имеют 100 %-й резерв по центральному управляющему процессору и картам общего телефонного оборудования, а также аккумуляторную батарею на 6 ч работы.
Цифровые АТС имеют в своем составе цифровые карты и, следовательно, дают возможность пользоваться основным абонентам всеми услугами цифровой связи. В перечень основных абонентов КС входят руководящий состав, начальники эксплуатационных служб и диспетчер главного щита.
Автоматические телефонные станции КС имеют полноавтоматический выход на общегосударственную сеть телефонной связи общего пользования по пучку соединительных линий (СЛ), что, с одной стороны, обеспечивает качественную связь с потребителями газа, а с другой - дает возможность использовать свободную емкость АТС для предоставления услуг местной телефонной связи физическим и юридическим лицам в пределах местной телефонной сети, и, в первую очередь, телефонизировать жилые поселки газовиков, находящиеся вблизи предприятия ОАО "Газпром".
Диспетчеры КС являются прямыми абонентами сети связи ручной коммутации, которая существует параллельно сети автоматической телефонной связи и является ее резервом на случай отказа АТС.
Каждая компрессорная станция обеспечивается абонентским телеграфным терминалом сети автоматической телеграфной связи предприятия от центральной ТЛГ станции "Электроника МС-12/12" на 64 номера. В качестве абонентского терминала используется PC (персональный компьютер) с модемом "Альфа-телекс".
Кроме технологической связи, промплощадки КС комплектуются громкоговорящими установками для целей оповещения обслуживающего персонала в аварийных ситуациях и студийным оборудованием для проведения селекторных совещаний руководства и производственных отделов предприятия с использованием аппаратуры связь селекторных совещаний МСС-12.
Каждая компрессорная станция охвачена региональной сетью передачи данных "ГОФО-2" через маршрутизаторы "CISKO-4000" и "CISKO-2500" подсистемы СОМ, обслуживаемой персоналом служб связи.
Зоновая радиосвязь КС функционирует на оборудовании фирмы "Моторолла" в части базовых радиостанций и периферийного оборудования производства фирмы "Алинко" в носимом и автомобильном вариантах. С целью расширения зоны обслуживания антенны базовых станций устанавливаются на свободно стоящие башни высотою примерно 60 м. Зоновые сети радиосвязи сопряжены с сетью ручной коммутации, а при использовании телефонных модемов - с сетью автоматической телефонной связи.
На прилагаемой схеме организации связи диспетчера КС наглядно показаны все виды и направления связи, действующие на компрессорной станции.
Общее руководство технической политикой в области технологической связи предприятия и ее текущей эксплуатации возложено на Управление связи.
