Работа № 17 Определение теплопроводности газов методом нагретой нити
Цель работы: определение коэффициента теплопроводности воздуха при атмосферном давлении и разных температурах по теплоотдаче нагреваемой током нити в цилиндрическом сосуде.
В работе используются: вертикальная трубка с двойными стенками с натянутой внутри проволокой; магазин сопротивлений; эталонное сопротивление 10 Ом и нагрузочное сопротивление; гальванометр; источник питания; термостат.
Если внутри сосуда с газом существует градиент температур, в газе возникают процессы, приводящие к выравниванию температуры. В обычных условиях среди этих процессов наибольшую роль играет конвекция. Конвекция появляется из-за того, что легкий теплый газ поднимается вверх, а на его место опускаются более холодные массы газа. Конвекция не возникает, если температура газа повышается с высотой, если объем газа невелик или если он разбит на небольшие каналы или ячейки. В последних случаях возникновению конвекционных потоков мешает вязкость. При отсутствии конвекции процесс переноса тепла замедляется, но не прекращается. Он происходит благодаря теплопроводности газа, связанной с тепловым движением молекул. Выравнивание температуры получается при этом из-за непрерывного перемешивания "горячих" и "холодных" молекул, происходящего в процессе их теплового движения и не сопровождающегося макроскопическими перемещениями газа. В данной работе исследуется этот случай.
Для цилиндрически симметричной установки, в которой поток тепла направлен к стенкам цилиндра от нити, расположенной по его оси, справедлива формула:
[1]
Уравнение [1] может служить для определения коэффициента теплопроводности . При этом нужно знать радиусы нити r, цилиндра R, длину цилиндра L, поток тепла Q и разность температур газа у поверхностей нити и цилиндра Tr - TR.
Нить цилиндра нагревается электрическим током. После того как устанавливается стационарный режим, тепловой поток Q становится равен джоулеву теплу, выделяемому в нити, которое тепло легко рассчитать, зная сопротивление нити и силу протекающего по ней тока. Наибольшую трудность вызывает измерение температуры нагретой нити, но доступной непосредственному измерению.
Экспериментальная установка.

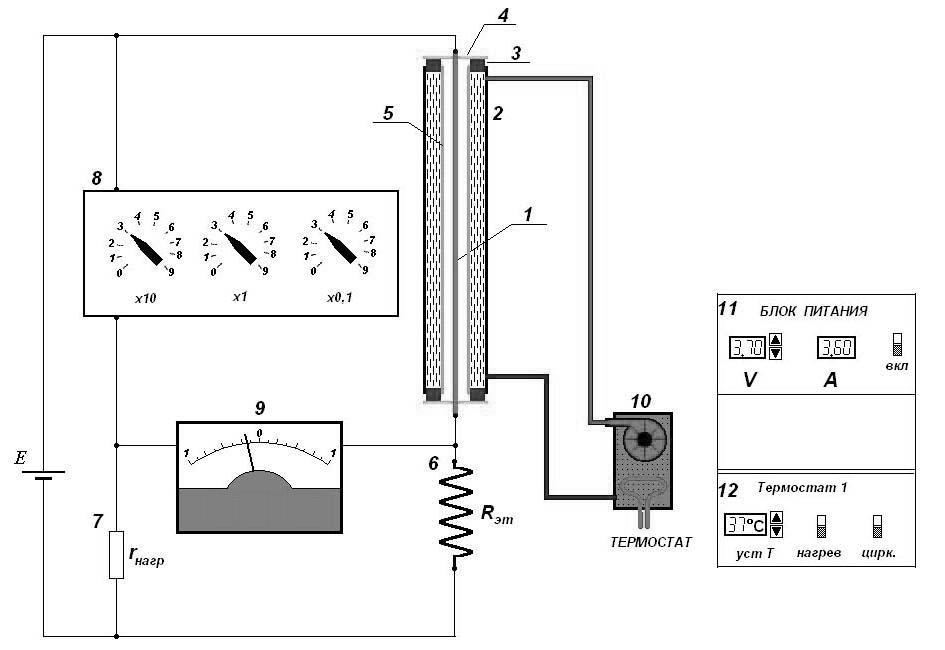

С
хема
установки представлена на рисунке ниже:
Проволока 1 натянута между упорами 3-4 внутри трубки 2. Трубка имеет двойные стенки, между которыми циркулирует вода с заданной температурой. Температура стенок трубки поддерживается термостатом 10, который управляется с пульта 12. Нить нагревается электрическим током, ее температура определяется по изменению электрического сопротивления. Нить 1 включена в схему измерительного моста Уитстона, состоящего из магазина сопротивлений 8, гальванометра 9, нагрузочного 7 и эталонного сопротивлений 6. Параметры моста подобраны таким образом, что при балансе моста сопротивление магазина сопротивлений в 10 раз больше сопротивления нити. Вся схема подключена к источнику питания Е, параметры которого задаются с пульта 11.
Технические характеристики установки:
- диаметр проволоки (1) 0,1 мм;
- внутренний диаметр трубки (5) 8 мм;
- длина проволоки (1) 0,5 м;
- материал проволоки вольфрам;
- коэффициент
температурного сопротивления
- величина Rэт 3,5 Ом;
- величина rн 35 Ом.
