Демонстрация работы системы в графической среде umpSа
Функционирование микропроцессорной системы с внешними элементами, подключенными к микроконтроллеру, может быть продемонстрировано в окне рис. 16. Следует иметь в виду, что демо-версия UMPSa имеет конечное время симуляции процессов. Это обусловлено ограниченным количеством машинных циклов, число которых составляет около 12*106. Поэтому для удобства наблюдения процессов перед запуском системы необходимо выполнить ряд установок в окне, показанном на рис. 20, которое выводится на экран после выполнения команды Option→Run mode. Следует обратить внимание на оптимальный выбор параметров для вашего компьютера: Screen refresh (CPU cycle) и Waiting time (millisecond). Если в программе присутствуют обработчики прерываний, то необходимо в окне рис. 20 запретить остановку процесса симуляции при возникновении прерывания (HALT on interrupt code).

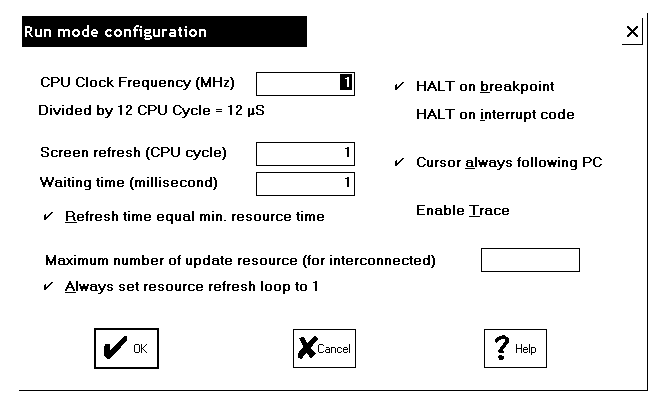

Рис. 21. Окно конфигурирования процесса запуска
После выполнения команд ОК и Reset→Go в активном окне рис. 16 можно наблюдать процесс графической симуляции работы программы.
