4. Разработка запасов месторождения подземным способом
При проектировании отработки запасов месторождения подземным способом необходимо принять решения по трем стадиям отработки: вскрытию, подготовке и очистной выемке.
4.1.Вскрытие месторождения
Вскрытие состоит в проведении горных выработок, открывающих доступ с поверхности ко всему рудному телу или его части и обеспечивающих возможность проведения подготовительных выработок. Вскрывающие выработки служат для транспортирования добытого полезного ископаемого и породы под землей на земную поверхность, для доставки людей, оборудования, материалов к рабочим местам, для проветривания горных выработок, откачки воды и других целей.
Тип, число и схема расположения вскрывающих выработок принимаются в зависимости от глубины разработки, производственной мощности рудника и принятой схемы проветривания.
1
2
2
2
2
1
1 |
1
2 Рис. 4.1.1 Схемы проветривания рудников: а - центральная; б - диагональная; в - фланговая; 1 – ствол для подачи свежего воздуха; 2 – ствол для исходящей струи загрязненного воздуха. |
При разработке рудных тел принимают в основном диагональную и фланговую схемы проветривания. Центральную схему применяют при разработке калийных солей. При этом расстояние между стволами принимают 150-200 м с целью предотвратить затопление рудника в случае прорыва воды через один из стволов.
При выборе типа, числа и назначения вскрывающих выработок ориентируются на следующие схемы, получившие распространение в практике горно-рудных предприятий.
1. Клетевой ствол и один или два вспомогательных ствола, оборудованных клетью с противовесом:
А - до 500 тыс.т в год; Н - до 300 м или
А - до 300 тыс.т в год; Н - до 1000-1200 м.
2. Скипо-клетевой ствол, вентиляционный ствол, необорудованный подъемом для подачи воздуха и один или два вспомогательных вентиляционных (для исходящей струи) ствола, оборудованных клетью:
1 млн.т > А > 300 тыс.т в год, Н до 1000-1200 м.
3. Скипо-клетевой ствол и вентиляционный (клетевой) ствол для подачи воздуха, спуска и подъема людей и оборудования и один или два вентиляционных ствола (для исходящей струи), оборудованных клетью с противовесом:
А = 1,0-4,5 млн.т в год, Н более 300 м.
4. Один или два скипо-клетевых или скиповых ствола, клетевой ствол, вентиляционный ствол для подачи воздуха и один или два вентиляционных ствола, оборудованных клетевым подъемом:
А более 4,4 млн.т в год, Н более 600 м.
5. Наклонный ствол для выдачи руды автосамосвалами, клетевой или скипо-клетевой или тот и другой вспомогательные стволы и один или два вентиляционных ствола, оборудованных клетевым подъемом:
А более 2,0 млн.т в год, Н менее 300 м.
6. Наклонный конвейерный ствол, скипо-клетевой и клетевой вспомогательный стволы и один или два вентиляционных ствола, оборудованных клетевым подъемом:
А более 4,0 млн.т в год, Н = 250-600 м.
Располагаются стволы в основном следующим образом:
вертикальные рудовыдачные и вспомогательные стволы - на главной промплощадке рудника;
вентиляционные стволы для исходящей струи - на флангах рудничного поля;
наклонные стволы приурочены обычно к рудообогатительным фабрикам, вспомогательные стволы в этом случае располагаются на главной промплощадке.
Для вскрытия нагорных месторождений основные (одна или две) штольни располагаются на главной промплощадке, а в качестве вентиляционных используются погоризонтные штольни и один или два вентиляционных ствола или шурфа на фланге (ах).
В качестве дополнительных вскрывающих выработок используются квершлаги и капитальные рудоспуски и слепые стволы.
Заложение стволов производится с учетом сдвижения горных пород при их полной отработке (рис. 4.1.2) на расстоянии 20-50 м от границы зоны сдвижения.

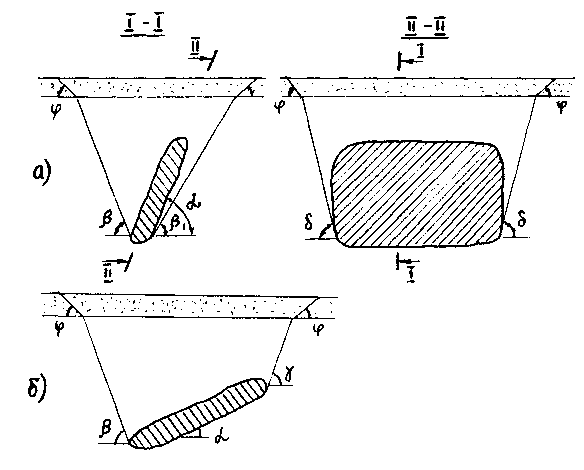

Рис. 4.1.2 Углы сдвижения пород (табл.
4.1.1) при полной подработке при углах
падения (
)
залежи: а) более углов сдвижения; б) менее
углов сдвижения
Таблица 4.1.1.
Углы сдвижения пород при полной подработке
Крепость пород f |
Углы сдвижения, ° |
|||
|
|
|
|
|
4 - 6 |
45-50 |
55 |
50 |
55 |
6 - 10 |
55 |
60 |
55 |
65 |
10 - 12 |
60 |
70 |
70 |
75 |
более 12 |
65 |
70 |
70 |
75 |
Вскрытие и подготовка этажей могут производиться на каждом горизонте, с применением концентрационных горизонтов или ярусно (рис.4.1.3). Высота этажа зависти от применяемой системы разработки, поэтому на этапе принятия решения по вскрытию месторождения одновременно принимается решение и о возможной системе разработки (табл. 4.1.2)
Концентрационные горизонты позволяют уменьшить объем и стоимость проведения капитальных выработок, сократить время вскрытия и подготовки по сравнению с этажным, снизить затраты на транспорт, подъем.
При ярусном вскрытии промежуточные горизонты подготавливают из полевых или рудных наклонных съездов.
Концентрационный горизонт оборудуют через каждые 2-4 этажа.

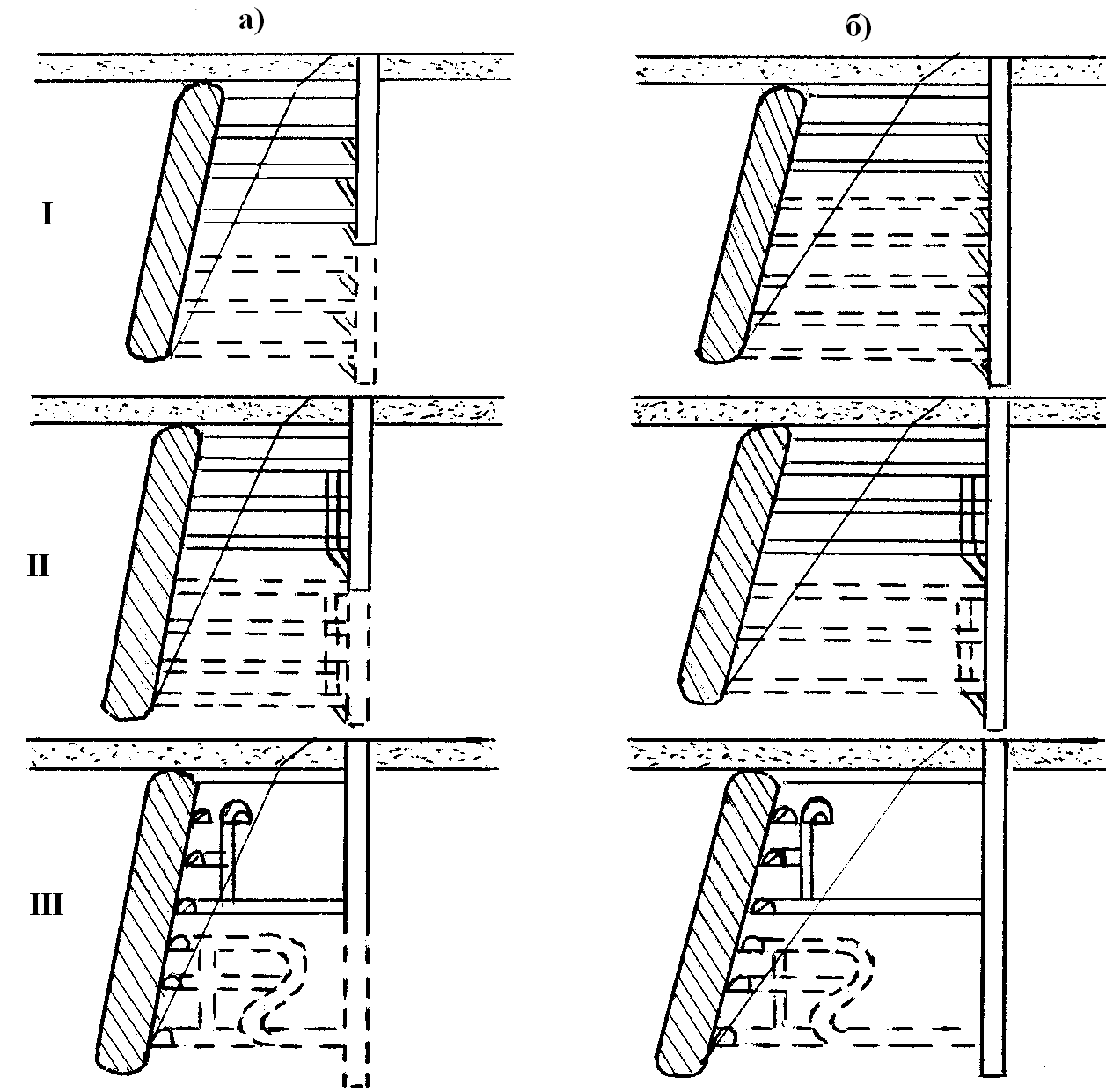

Рис. 4.1.3. Порядок вскрытия и подготовки этажей: I - поэтажный; II - концентрационными горизонтами; III - ярусный (а - с углубкой ствола; с проходкой ствола на полную глубину).
Таблица 4.1.2
Высота этажа при различных системах разработки
Система разработки |
Без промежуточного горизонта |
С промежуточным горизонтом |
Потолкоуступная и сплошная с распорной крепью |
60 |
60-80 |
Этажно-камерная |
60-100 |
80-150 |
Подэтажных штреков (ортов) |
50-100 |
- |
С магазинированием руды |
40-75 |
60-100 |
Горизонтальные (наклонные) слои с закладкой |
50 |
60-80 |
Слоевое обрушение |
60 |
- |
Подэтажное обрушение |
80 |
- |
Этажное обрушение |
100 |
- |
Тип околоствольного двора принимают в зависимости от производительности рудника и способа подъема:
а) тупиковый односторонний - производительность до 300 тыс.т в год;
б) тупиковый двухсторонний - производительность до 1,0 млн.т в год;
в) кольцевой - при производительности более 1,0 млн.т в год и скипо-клетевом подъеме.
Для подземного транспорта используются электровозы со сцепным весом 10, 14, 25, 28, 30 т, глухие вагонетки грузоподъемностью от 1,5 до 30 т. Область эффективного применения электровозов и вагонеток приведена в табл. 4.1.3.
На промежуточных горизонтах принимается преимущественно самоходное оборудование (автосамосвалы, ПДМ, самоходные вагоны).
Таблица 4.1.3.
Область применения электровозов и вагонеток
Производственная мощность рудника, млн.т /год |
Ширина колеи, мм |
Сцепной вес электровоза, кН |
Емкость вагонетки, м3 |
до 0,3 |
600 |
70 |
0,7 |
0,3 - 0,5 |
600 и 750 |
70 и 100 |
1,0 - 2,2 |
0,5 - 1,0 |
750 |
100 |
2,2 - 2,5 |
1,0 - 3,0 |
750 |
140 |
2,5 - 4,0 |
более 3,0 |
750 и 900 |
280 |
4,0 - 9,5 |
По глубине работ и годовой производительности принимают типы и сечения рудоподъемного и вспомогательных стволов (приложение 2). Определяются сечения квершлагов и штреков основного и промежуточного горизонтов в зависимости от типа откаточных средств (приложение 3) и проверяются по условию вентиляции.
Сечения выработок, по которым подается воздух, проверяются по допустимой скорости движения воздуха.
Количество воздуха, необходимого для проветривания рудника, определяется по формулам:
для шахт с годовой производительностью до 900 тыс.т:
,
м3/с, (4.1.1)
для шахт с годовой производительностью свыше 900 тыс.т:
,
м3/с, (4.1.2)
где: А - годовая производительность рудника, млн. т.
Скорость вентиляционной струи воздуха определяется
,
м/с, (4.1.3)
где
-
площадь поперечного сечения выработки
(ствол, квершлаг), м2;
- коэффициент уменьшения сечения за
счет армировки ствола,
;
м/с.
Принятая схема вскрытия изображается в 3-х проекциях на миллиметровой бумаге формата А3 в масштабе 1:2000 или 1:5000.
К горнокапитальным относятся работы, проводимые с целью вскрытия месторождения или его части (например, нижележащего горизонта) для последующей разработки, а также для обслуживания горных работ в течение всего срока эксплуатации шахтного поля (этажа), со сроком эксплуатации более 3 лет.
При определении объема горно-капитальных работ необходимо помнить, что к ним относятся главная рудовыдачная выработка (ствол, штольня), вспомогательные и вентиляционные вскрывающие выработки (стволы, штольни), квершлаги, околоствольные выработки, штреки (как минимум два: один вентиляционный, второй - откаточный), капитальные рудоспуски, выработки комплексов подъемного дробления и загрузки скипов. В объемы горно-капитальных работ включаются все капитальные горные выработки, необходимые для пуска шахты в эксплуатацию с достижением полной производительности. Результаты заносят в таблицу. 4.1.3.
Таблица. 4.1.3.
Объем горно-капитальных работ
№ п/п |
Тип выработки |
Число выработок |
Длина выработки, м |
Площадь сечения, м2 |
Объем выработок, м3 |
1 |
Главный ствол (штольня) |
|
|
|
|
2 |
Вспомогательный ствол (штольня) |
|
|
|
|
3 |
Вентиляционный ствол (штольня) |
|
|
|
|
Окончание таблицы. 4.1.3. |
|||||
№ п/п |
Тип выработки |
Число выработок |
Длина выработки, м |
Площадь сечения, м2 |
Объем выработок, м3 |
4 |
Квершлаг гор. м |
|
|
|
|
5 |
Квершлаг гор. м |
|
|
|
|
6 |
Вентиляционный штрек гор. м |
|
|
|
|
6 |
Вентиляционный штрек гор. м |
|
|
|
|
7 |
Откаточный штрек гор. м |
|
|
|
|
7 |
Откаточный штрек гор. м |
|
|
|
|
8 |
Капитальный рудоспуск |
|
|
|
|
9 |
Околоствольный двор гор. м |
|
|
|
|
