Скоростные характеристики

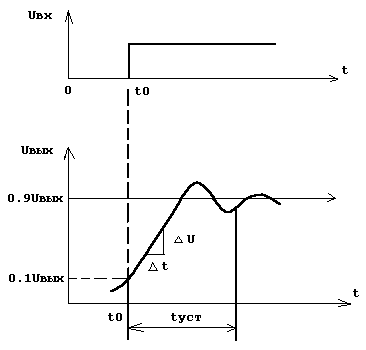

Динамическими параметрами ОУ являются скорость нарастания выходного напряжения (скорость отклика) и время установления выходного напряжения. Они определяются по реакции ОУ на воздействие скачка напряжения на входе (рис. 1.10).

Рис. 1.10

Скорость нарастания выходного напряжения U_вых находят по отношению приращения выходного напряжения к времени на участке изменения выходного напряжения от 0,1U_вых до 0,9U_вых. Время установления выходного напряжения t_уст оценивают интервалом времени, в течение которого выходное напряжение меняется от уровня 0,1 до уровня 0,9 установившегося значения. В ряде схем ОУ допускается введение корректирующих цепей, улучшающих параметры U_вых и t_уст. Для ОУ U_вых = 0.1:100 в/мкс, а t_уст = 0.05:2 мкс.

7. Генератор линейно-изменяющегося напряжения (ГЛИН).

Генератор линейно-изменяющегося напряжения (ГЛИН) предназначен для получения напряжения, которое в течение некоторого времени нарастает или спадает по линейному или близкому к линейному закону и используется в каскадах сравнения, схемах временной задержки импульсов, для получения временных разверток в электронно-лучевых трубках и т.д. Реализация ГЛИНа на ОУ и временные диаграммы входного и выходного напряжений даны на рис.8.16. Принцип работы основан на применении зарядного или разрядного устройства, интегрирующего конденсатора C и электронного ключа на транзисторе VT. При закрытом состоянии ключа происходит заряд конденсатора C от Е_зар. через R₃ с постоянной времени _зар=R₃C, что определяет длительность прямого (рабочего) хода. Замыкание ключа приводит к быстрой разрядке конденсатора и время обратного хода определяется сопротивлением насыщенного транзистора. Выходное напряжение повторяет форму напряжения на конденсаторе C и имеет вид “пилы”.

Линейно изменяющимся(пилообразным) напряжением(ЛИН) называют импульсное напряжение, которое в течение некоторого времени изменяется практически по линейному закону, а затем возвращается к исходному уровню(рис.20.1)

ЛИН характеризуется следующими основными параметрами :периодом Т, длительностью рабочего хода Т_р, длительностью обратного хода Т_обр, амплитудой U_m, коэффициентом нелинейности

где |du/dt|_t=0 и |du/dt|_t=Tp − соответственно скорость изменения напряжения в начале и в конце рабочего хода.В ГЛИН, используемых на практике, Т_р изменяется от десятых долей микросекунды до десятков секунд, U_m−от единиц до тысяч вольт, Т_обр−от 1 до 50% от Т_р. В большинстве реальных схем ε<1%.

Обычно линейное изменение напряжения получают при зарядке и разрядке конденсатора. Функциональная схема ГЛИН должна иметь вид, показанный на рис.20.2.

На рис.20.3,а приведена электрическая схема простейшего ГЛИН. На транзисторе Т собран ключ, управляемый прямоугольными импульсами u_вх отрицательной полярности (рис.20.3,б). В исходном состоянии транзистор насыщен (ключ замкнут) ,что обеспечивается выбором соотношения сопротивлений резисторов R_б и R_к. При воздействии входного импульса длительностью Т_р транзистор закрывается (ключ разомкнут) и конденсатор С заряжается от источника +Е_к через резистор R_к. Напряжение на конденсаторе изменяется по экспоненте:u_c=E_к(1−e^-t/(RC)). По окончании входного импульса транзистор переходит в режим насыщения (ключ замкнут) и конденсатор быстро разряжается через промежуток коллектор-эмиттер. Используя начальный участок экспоненты, можно получить импульсы с малым коэффициентом нелинейности. Однако при этом отношение U_m/E_к мало, в чем и состоит основной недостаток данной схемы.

Высококачественные ГЛИН создают на основе операционных усилителей. На рис.20.4, приведена схема такого ГЛИН, выполненного на операционном усилителе.

8. Сглаживающие фильтры (ем­костные и индуктивные)

Сглаживающие фильтры

Сглаживающим фильтром называют устройство, предназначенное для умень­шения пульсаций выпрямленного напряжения.

Коэф­фициенты пульсаций выпрямленных напряжений:

Для однополупериодного однофазного выпрямителя..... 1,57

» двухполупериодного однофазного выпрямителя..... 0,67

» трехфазного выпрямителя с нейтральным выводом . . . 0,25

» трехфазного мостового выпрямителя.......... 0,057

С такими коэффициентами пульсаций выпрямленное напряжение в подавляющем большинстве случаев использовать нельзя, так как при этом работа электронных блоков и устройств резко ухуд­шается или вообще недопустима. В зависимости от назначения того или иного электронного блока (усилителя, генератора и т. д.), его места в электронном устройстве или системе (на входе, выходе и т. д.) коэффициент пульсаций напряжения питания не должен превышать определенных значений. Так, для основных каскадов ав­томатических систем он не должен превышать 10~2—10~3, для вы­ходных усилительных каскадов—10~4—10~5, для автогенерато­ров — 10~5—10~6, а для входных каскадов электронных измери­тельных устройств — 10~6—10~7. напряжения с

Основными элементами сглаживающих фильтров являются кон­денсаторы, индуктивные катушки и транзисторы, сопротивления ко­торых различны для постоянного и переменного токов. Для постоян­ного тока сопротивление конденсатора равно бесконечности, а со противление индуктивной катушки очень мало. Сопротивление тран­зистора постоянному току (статическое сопротивление) на два-три порядка меньше сопротивления переменному току (динамическое сопротивление). Основным параметром, характеризующим эффек­тивность действия сглаживающего фильтра, является коэффициент сглаживания, равный отношению коэффициентов пульсаций на входе и выходе фильтра:

q = pвх/pвых

Кроме выполнения требования к коэффициенту сглаживания фильтры должны иметь минимальное падение постоянного напря­жения на элементах, минимальные габариты, массу, и стоимость.

В зависимости от типа фильтрующего элемента различают ем­костные, индуктивные и электронные фильтры. По количеству фильтрующих звеньев фильтры делятся на однозвенные и много­звенные.

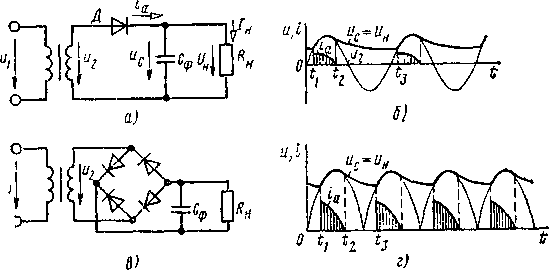

Емкостные фильтры. Рис. 9.8. Схемы емкостных фильтров с однополупериодным (а) и мостовым (в) выпрямителями, временные диаграммы напряжений и токов однополупериодного (б) и мостового (г) выпрямителей с ем­костным фильтром

Этот тип фильтров относится к однозвенным фильтрам. Емкостный фильтр включают параллельно нагрузочному резистору Rн (рис. 9.8, а) Работу емкостного фильтра удобно рас­сматривать с помощью временных диаграмм, изображенных на рис. 9.8, б. В интервал времени t1— t2 конденсатор через открытый диод Д заряжается до амплитудного значения напряжения U2,так как в этот период напряжение u2>>uс. В это время ток ia = ic + in-В интервал времени t2-t3 когда напряжение U2 становится меньше напряжения на конденсаторе uс, конденсатор разряжается на нагрузочный резистор Rн, заполняя разрядным током паузу в нагрузочном токе iн, которая имеется в однополупериодном вы­прямителе в отсутствие фильтра.

Индуктивные фильтры. Индуктивный фильтр, состоящий из дросселя Lф включают последовательно с нагрузочным резистором Rн (рис. 9.9, а). Он, так же как емкостный фильтр, относится к типу однозвенных фильтров. Работу индуктивного фильтра удобно рас­смотреть с помощью временных диаграмм, изображенных на рис. 9.9, б. Анализ временных диаграмм показывает, что ток iн нагрузоч­ного резистора Rн получается сглаженным. Действительно, вследст­вие того , что ток в цепи с дросселем во время переходного процесса, обусловленного положительной полуволной выпрямляемого напря­жения u2, зависит от постоянной времени ==Lф/Rн длительность импульса тока увеличивается с ростом . Коэффициент пульсаций определяется простым соотношением

р = 2лfоснLф/Rн (9.20).

Анализ выражения (9.20). позволяет сделать вывод, что фильтр будет работать тем эффективнее, чем больше Lф или меньше Rн

Индуктивные фильтры обычно применяют в трехфазных выпрями­телях средней и большой мощностей, т. е. в выпрямителях, рабо-

а)

Рис. 9.9. Схема индуктивного фильтра с однополупериодным выпрямителем (а), временные диаграммы напряжения и токов однополупериодного выпрямителя с индуктивным фильтром (б)

тающих на нагрузочные устройства с большими токами. В выпрями­телях малой мощности использование индуктивного фильтра L^ нецелесообразно, поскольку они работают на высокоомные нагру­зочные устройства. При этом выполнение условия

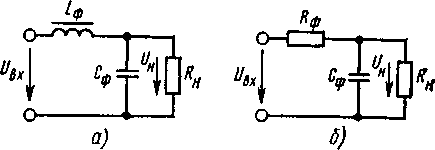

Рис. 9.10. Схемы Г-образных LC-фильтра (а) и RC-фильтра (б)

приводит к необходимости включения дросселя с большими массой и габаритами, что является существенным недостатком индуктивного фильтра по сравнению с емкостным.

9. Логические элементы: определения, обозначения, логические функции.

Логическая функция - это функция логических переменных, которая может принимать только два значения : 0 или 1.

Логический элемент - это устройство, реализующее ту или иную логическую функцию.

Y=f(X1,X2,X3,...,Xn) - логическая функция, она может быть задана таблицей, которая называется таблицей истинности.

Число строк в таблице - это число возможных наборов значений аргументов. Оно равно 2ⁿ, где n - число переменных.
