Практическая работа 5 Расчет мощности привода разливочной машины

1. Цель работы

Изучить и усвоить конструкцию разливочной машины, ее отдельных узлов.

методику расчета мощности электродвигателя привода разливочной машины.

2 Средства обучения

• конспект лекций:

• методические указания к практической работе:

• справочные материалы.

3 Ход работы

Таблица 1 – Исходные данные для расчёта

№	Наименование	Обозначение	Размерность	Варианты
				1	2	3	4	5	6
1	Масса чушки	mЧ	кг	18	23	45	18	23	45
2	Количество чушек в изложнице	nЧ	Шт.	2	2	1	2	2	1
3	Количество изложниц на шаге цепи	nИ	Шт.	2	2	2	2	2	2
4	Масса всех деталей одного звена ленты	mзв	кг	260	270	280	260	270	280
5	Скорость ленты		м/мин	7	8	9	10	11	12
6	Длина конвейера	L	м	40,5	41,0	41,5	42,0	42,5	43
7	Шаг цепи конвейера	t	м	0,6	0,6	0,6	0,6	0,6	0,6
8	Диаметр начальной окружности звёздочки		мм	1942	1942	1942	1942	1942	1942
9	Диаметр ролика	D	мм	250	250	250	250	250	250
10	Диаметр цапфы ролика	d	мм	65	65	65	65	65	65
11	Число зубьев звёздочки	z	Шт.	10	10	10	10	10	10
12	Угол наклона ленты конвейера		град.	8030	9000	9020	9000	9030	10000

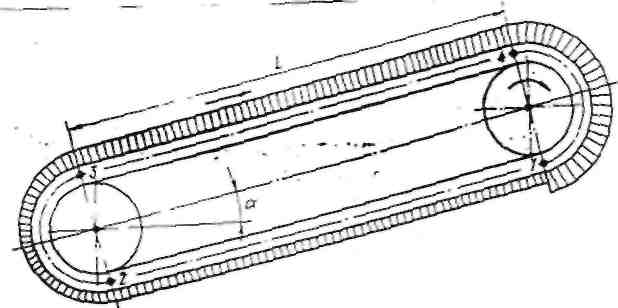

Рисунок 2 - Схема к расчету привода конвейера разливочной машины

1 Вес чушки:

, (1)

где - вес чушки, Н;

-ускорение свободного падения, g = 9,8 м/с²:

- масса чушки, кг.

2 Вес одного звена ленты:

, (2)

где - вес одного звена ленты, Н;

- ускорение свободного падения, g = 9,8 м/с²;

- масса всех деталей одного звена ленты, кг.

2. Число звеньев цепи на одном погонном метре:

, (3)

где - число звеньев на одном погонном метре:

- шаг цепи конвейера, м.

4 Вес одного погонного метра ленты конвейера:

, (4)

где - вес одного погонного метра ленты конвейера, Н;

- число звеньев на одном погонном метре;

- вес одного звена ленты, Н.

5 Вес чугуна в одной изложнице:

, (5)

где - вес чугуна в одной изложнице, Н;

- количество чушек в изложнице;

- вес чушки. Н.

6 Вес чугуна на одном погонном метре ленты конвейера:

, (6)

где - вес чугуна одном погонном метре ленты конвейера, Н:

- количество чушек в изложнице;

- число звеньев на одном погонном метре:

- вес чугуна в одной изложнице, Н.

7 Коэффициент тяги - удельное сопротивление при передвижении ленты по роликам:

, (7)

где -коэффициент, учитывающий трение в ребордах роликов. к_р= 2,5...4;

- коэффициент трения качения, = 0,0008;

- коэффициент трения в подшипниках качения роликов; учитывая

износ и неблагоприятные условия работы = 0,05;

- диаметр цапфы ролика, мм;

- диаметр ролика, мм.

8 Натяжение нити в точке 2 конвейера (см. рисунок 2).

9 Натяжение цепи в точке 3 конвейера (см. рисунок 2):

, (8)

где - 1,1;

- натяжение цепи в точке 3 конвейера. Н.

10 Сопротивление движению ленты на холостом участке 2-1:

, (9)

где W - сопротивление движению ленты на холостом участке 2-1, Н:

- вес одного погонного метра ленты конвейера, Н:

- длина конвейера, м:

- коэффициент тяги;

- угол наклона ленты конвейера, град.

11 Сопротивление движению ленты на рабочем участке 3-4:

, (10)

12 Натяжение цепи в точке 4:

, (11)

где - натяжение цепи в точке 4, Н:

- натяжение цепи в точке З, Н:

- сопротивление движению ленты на рабочем участке 3-4, Н.

13 Натяжение цепи в точке 1:

, (12)

14 Натяжение цепи на ведущей звездочке с учетом износа:

, (13)

где - дополнительный коэффициент, учитывающий износ. =1, 15.

15 Тяговое усилие приводных звездочек:

, (14)

16 Ускорение конвейера:

, (15)

где - ускорение конвейера, м/мин²:

- скорость ленты разливочной машины, м/мин:

- число зубьев звездочки;

- шаг цепи конвейера, м.

17 Добавочное динамическое усилие в цепях в период ускорения:

, (16)

где - добавочное динамическое усилие в цепях в период ускорения, Н:

а - ускорение конвейера, м/мин².

18 Суммарное максимальное натяжение обеих цепей:

, (17)

где - суммарное максимальное натяжение обеих цепей, Н:

19 Мощность электродвигателя привода разливочной машины:

, (18)

где - мощность электродвигателя, кВт:

- скорость ленты разливочной машины, м/мин:

- к.п.д. механизма. =0,85.

20 Мощность электродвигателя при возможных изломах деталей:

, (19)

где Р - мощность электродвигателя при возможных изломах деталей, кВт.

21 Выбор электродвигателя по каталогу: Тип , номинальной мощности Р= частота вращения n= об/мин.

22 Частота вращения приводных звездочек:

, (20)

где - частота вращения приводных звездочек, об/ мин:

- скорость ленты разливочной машины, м/мин:

-диаметр начальной окружности звездочки, мм.

23 Передаточное число привода разливочной машины:

, (21)

где - частота вращения выбранного типа электродвигателя, об/ мин;

- частота вращения приводных звездочек, об/ мин.
