Опыт работы по обучению курсантов 1- 2-го курсов по работе на ПУО показал,что курсанты испытывают затруднения при подготовке ПУО-9У к работе особенно при ориентировании линейки дальностей в основном направлении, определении района расположения огневых позиций, определении корректур дальности и направления на ПУО при поправке на смещение более 5-00

В пособии наглядно представлена последовательность выполнения операций при решении различных задач на ПУО

Пособие предназначено для курсантов ВАКУ младших курсов и может быть использовано преподавателями стрельбы и командирами курсантских подразделений при обучении курсантов.

Пособие подготовил доцент, кандитат технических наук Буторин А.К. при участии старшего лейтенанта Орлова В.М., сержанта Гарбузова Д.Л.,курсанта Лытаева Е.А. служащих РА Сидоровой И.Н. и Гапоновой В.В.

1. Назначение прибора управления огнем

Прибор управления огнем унифицированный

ПУО-9У предназначен для решения задач, связанных с определением установок для стрельбы батареей и дивизионом.

С помощью ПУО-9У решаются следующие задачи:

• нанесение на планшет прибора или карту, закрепленную на нем, точки по ее прямоугольным и полярным координатам;

• определение прямоугольных или полярных координат точки, нанесенных на планшет прибора или на карту, закрепленную на нем;

• определение топографической дальности, дирекционного угла (доворота от основного направления) и угла места цели или превышения цели (репера) над ОП (КНП);

• определение исчисленных установок для стрельбы на основе полной (сокращенной) подготовки, использование данных пристрелочных орудий и переноса огня от репера или ранее пристрелянной цели;

• определение корректур при пристрели цели с помощью дальномера, по НЗР, а также при пристрелке цели с помощью вертолета последовательными контролями по странам света;

• определение точки встречи и исчисленных установок для стрельбы по движущейся цели (колонна, отдельная надводная цель);

Прибор обеспечивает работу в трех масштабах:

1:25 000; 1: 50 000; 1:100 000.

ПУО-9У состоит из следующих основных частей:

- планшета (1), каретки(2), вертикальной координатной линейки (3), горизонтальной координатной линейки (4),

угломерного узла с кареткой(5), нониусов(6), линейки дальностей(7), съемного движка (8), стопорный винт линейки дальностей(9), стопорный винт угломерного узла (10), стопорный винт каретки (11) - см. рисунок 1

.

Рис.1. Унифицированный прибор управления огнём ПУО-9У

2.Подготовка прибора управления огнем (пуо) к работе

ПУО должен быть технически исправен, обслужен и проведены все положенные выверки.

Получены координаты боевого порядка батареи (дивизиона) и дирекционный угол основного направления стрельбы- _он.

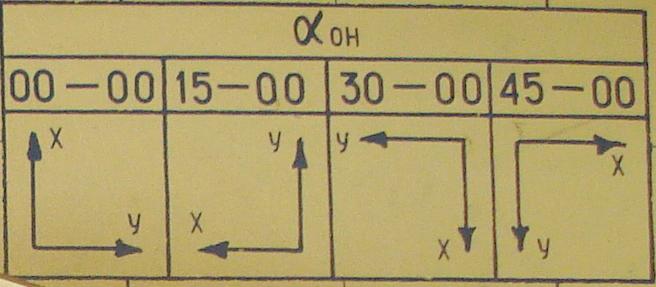

а) Ориентирование линеек координатора осуществляют с помощью схем, нанесенных на поле планшета справа вверху. В зависимости от значения четырех дирекционных углов (0-00, 15-00, 30-00 и 45-00) определяют направления возрастания координат X и Y.

Для ориентирования линейки координатора находят на схемах значение дирекционного угла, близкого к значению _он, и против найденного угла определяют положение осей X и Y и направления их возрастания.

б) Ориентирование линейки дальностей в основном направлении.

I. Оцифровать неподвижный угломерный сектор; подписав против «0» значение дирекционного угла основного направления стрельбы _он ; влево-вправо от _он подписать дирекционные углы через 1-00.(рис 4,9,13,17,21,25,29,33).

II. Придать линейке дальностей вертикальное положение. Это можно осуществить тремя способами:

1. По вертикальным линиям координатной сетки планшета ПУО (быстро), (рис. 2 ).

2. По вертикальному краю планшета ПУО (быстро), (рис.3 ).

Рис. 2 Рис. 3

3. По двум точкам: одна точка нанесена внизу планшета, а другая- в верхней части планшета ПУО (наиболее точный способ) (рис.5,10,14, 18,22,26,30,34 ):

   • н анести первую точку в нижней части планшета ПУО и обозначить её • 1;

   • п ереместить каретку по вертикальной линейке координатора до совмещения нулевого деления нониуса с верхним делением шкалы, обозначенного

• с овместить рабочий срез линейки дальности с нанесённой на поле планшета точкой • 1;

• фиксировать линейку дальностей с помощью стопорного винта, расположенного на фланце.

III. Зафиксировать вертикальное положение линейки дальностей , для чего( рис. ):

• переместить правый или левый угломерный нониус до совмещения его нулевого деления с дирекционным углом направления вертикальной линии координатора (00-00, 15-00, 30-00, 45-00);

• зафиксировать этот нониус на подвижном секторе с помощью зажимного винта и отметить его буквой «О»(ОСНОВНОЙ)

IV. Зафиксировать линейку дальностей в основном направлении стрельбы и наметить район (точку) расположения ОП (рис.6,11,15,19,23,27,31,35).

ПРИ РАБОТЕ НА ПУО огневая позиция ВСЕГДА должна находиться внизу планшета слева, справа или посередине его в зависимости от значения величины _он, для этого (рис. 6,11,15,19,23,27,31,35):

• повернуть линейку дальностей так, чтобы нулевое деление основного нониуса совпало с _он ;

• переместить каретку так, чтобы линейка дальностей своим рабочим срезом делила поле планшета примерно на равные части ;

• в нижней части планшета наметить район огневой позиции

V. Оцифровать шкалы линеек координатора и нанести точки огневой позиции и командно наблюдательного пункта, если даны координат КНП, ОП и _он (Табл.1)

Таблица 1

он	КНП			ОП			Контроль - 1
	X	Y	h	X	Y	h	Дцт	дцт
5-00	22385	03820	80	19790	03290	30	5570	-1-41
57-00	26310	75205	155	23700	75665	120	5630	+ 0-64
12-00	40325	18235	365	13170	15670	280	5820	- 0-51
19-00	50955	97115	240	51975	91625	175	8520	- 1-49
28-00	61605	45210	135	65515	43190	95	7340	-1-54
36-00	85705	40890	210	88485	41995	180	8950	-1-19
43-00	39820	38990	270	41954	41370	210	6020	-2-48
49-00	13250	30880	105	10410	38850	70	7000	+ 1-90

α_он=57-00

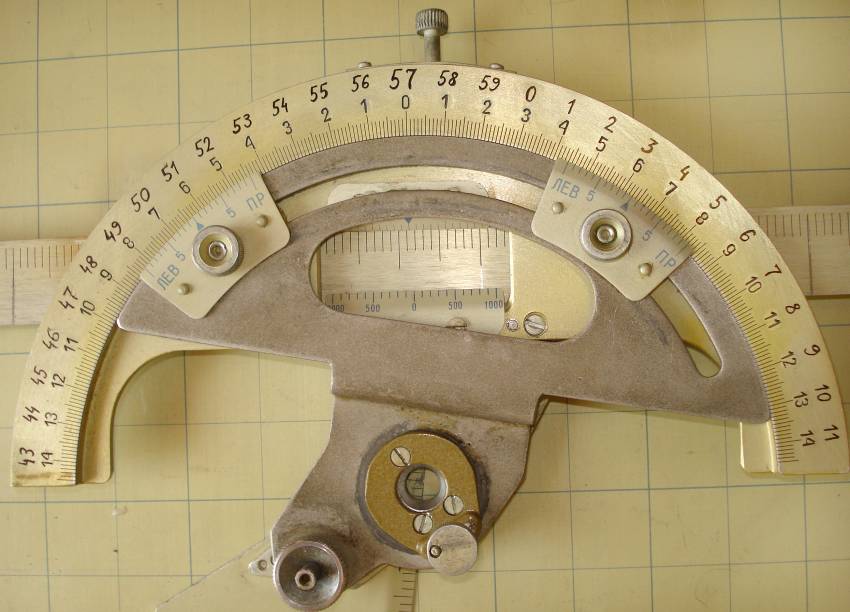

Рис. 4 . Оцифровать неподвижный угломерный сектор.
