Выбор места установки МСЦ зависит от цели проводимой операции, траектории и конфигурации ствола скважины. В частности, если ступенчатое цементирование применяется для предупреждения газопроявлений в период ожидания затвердевания цементного раствора (ОЗЦ), то муфта устанавливается над газоносным пластом. В случае невозможности подъема тампонажного раствора на проектную высоту в одну ступень, недостаточного количества цементировочной техники или применения тампонажных материалов, отличающихся по температурным условиям применения, место установки МСЦ определяется соответствующими расчетами. В любом случае, муфты ступенчатого цементирования рекомендуется устанавливать в интервалах устойчивых непроницаемых пород, не имеющих каверн или желобов. В наклонно направленных скважинах МСЦ необходимо размещать в вертикальной части ствола или участках с минимальной интенсивностью искривления и минимальным углом наклона. Если есть возможность, то лучше всего МСЦ разместить в предыдущей колонне.

Для повышения герметичности затрубного пространства муфты ступенчатого цементирования могут комбинировать с пакерами различных типов (рис. 13.26).

Рис. 13.26. Муфты многоступенчатого цементирования с пакерами: а – с надувным пакером; б – с сжимаемым пакером

На рисунке 13.27 приведена схема пакера проходного гидравлического универсального заколонного типа ППГУ. Технические характеристики пакеров приведены в справочной литературе.

vk.com/club152685050 | vk.com/id446425943

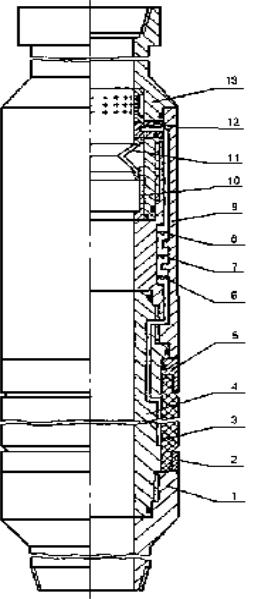

Рис. 13.27. Пакер проходной гидравлический универсальный заколонный типа ППГУ:

1 – присоединительный переводник;

2 – стальная обойма;

3 – рукав;

4 – корпус уплотнительного узла;

5 – стальная обойма;

6 – клапан пакеровки-допакеровки;

7 – уравнительный клапан;

8 – предохранительныцй клапан;

9 – корпус-патрубок;

10 – втулка;

11 – седло радиально-разжимное;

12 – пробка полая срезная;

13 – верхний присоединительный переводник

Разъединители хвостовиков и секций обсадных колонн предназначены для безопасного спуска на бурильных трубах и для цементирования потайных колонн (хвостовиков) или секций обсадных колонн и последующего отсоединения от них бурильных труб. Разъединители делятся на резьбовые (левая резьба) и безрезьбовые, к которым относятся кулачковые, замковые и штифтовые разъединители. Разъединители осна-

щены внутренним пакерующим узлом, который позволяет проводить циркуляцию через башмак обсадной колонны после ее цементирования и отсоединения от бурильных труб. Наличие секционной разъединительной пробки в разъединителях позволяет разделять тампонажный раствор и продавочную жидкость, а также контролировать окончание процесса цементирования потайных колонн или секций обсадных колонн.

Подвесные устройства применяют для подвешивания хвостовиков или секции обсадных колонн в стволе скважины с целью предотвращения их изгиба от действия собственного веса. Глубинную подвеску потайных колонн и секций обсадных колонн в скважине производят тремя способами: на цементном камне, клиньях и опорной поверхности.

Подвешивание секции обсадных колонн на цементном камне может проводиться как в обсаженной, так и необсаженной частях ствола скважины, без ограничений длины секций, глубины скважины и кольцевых

vk.com/club152685050 | vk.com/id446425943

зазоров. При этом обязательным является подъем тампонажного раствора на всю длину цементируемой колонны.

Для спуска, подвески и герметизации хвостовиков без их цементирования применяются специальные комплексы технических средств, позволяющие осуществить их спуск в составе хвостовика на транспортировочной колонне труб, проведение промывок скважины и подъема транспортировочной колонны, приведение в действие заколонных проходных пакеров, узлов подвески хвостовика, проведение промывки.

Приведение в действие технических средств обеспечивается последовательно от забоя к устью скважины поэтапным повышением внутреннего избыточного давления в хвостовике, соединенном с транспортировочной колонной. Повышение внутреннего избыточного давления осуществляется в заданном режиме с предварительной настройкой каждого технического средства на поверхности.

Схема одного из устройств для подвески хвостовиков и секций на цементном камне приведена на рисунке 13.28.

пробки;

Рис. 13.28. Устройство для подвески хвостовиков и секций на цементном камне

vk.com/club152685050 | vk.com/id446425943

13.5. Технология разобщения вскрытых бурением пластов

Среди важнейших требований, предъявляемых к качеству разобщения пластов, можно выделить следующие:

Разобщающая среда должна быть:

-герметичной при любых перепадах давлений, которые существуют или могут возникнуть между проницаемыми пластами;

-постоянно иметь плотный контакт с окружающими горными породами и поверхностью обсадной колонны;

-быть долговечной, т.е. не должна разрушаться под воздействием пластовых жидкостей, газов, бактерий и при изменениях температур, возможных в период бурения;

-быть термостойкой, т.е. не разрушаться от длительного воздействия температур, а также при смене положительной температуры на отрицательную и наоборот.

Герметичность разобщающей среды не должна нарушаться:

-при любых возможных деформациях обсадных труб;

-под действием ударных нагрузок, которые возникают при работе в скважине;

Материалы, применяемые для разобщения пластов, должны способствовать повышению устойчивости стенок скважины, защищать обсадную колонну от коррозии и смятия т.д.

Основным методом разобщения пластов в настоящее время является цементирование, т.е. заполнение заданного интервала заколонного пространства скважины тампонажным (цементным) раствором, способным затвердевать, превращаясь в прочный непроницаемый камень. В зависимости от характера решаемых задач цементирование можно подразделить на следующие способы.

-первичное цементирование;

-ремонтное цементирование;

-изоляция зон поглощений;

-установка мостов.

13.5.1. Способы первичного цементирования

Первичное цементирование проводится сразу же после спуска обсадной колонны. При этом основными технологическими операциями являются следующие:

•обвязка цементировочного оборудования;

•приготовление технологических жидкостей;

•закачивание буферной жидкости, тампонажных растворов, продавка тампонажных растворов в затрубное пространство;

•ожидание затвердевания цемента (ОЗЦ) – для кондуктора 5–8 ч, остальных колонн – от 12 до 24 ч;

vk.com/club152685050 | vk.com/id446425943

•проверка качества цементирования, испытание обсадных колонн на герметичность,

•разбуривание цементного стакана, проверка герметичности заколонного пространства.

На практике применяют несколько способов цементирования, которые можно классифицировать по нескольким признакам.

По способу подачи тампонажного раствора в заколонное пространство способы цементирования разделяют на:

-прямой, когда тампонажный раствор закачивается внутрь обсадной колонны;

-обратный, когда тампонажный раствор закачивается непосредственно в затрубное пространство.

По способу продавливания тампонажного раствора:

-одноступенчатый, при этом весь тампонажный раствор продавливается через башмак обсадной колонны;

-многоступенчатый, когда тампонажный раствор продавливается поинтервально через башмак колонны и муфту ступенчатого цементирования (разновидностью многоступенчатого цементирования можно считать и манжетное цементирование, при котором цементируется только вторая ступень);

-комбинированное цементирование, в этом случае первая ступень це-

ментируется прямым способом, а вторая – обратным.

Следует выделить цементирование колонн, спускаемых секциями, и хвостовиков, при которых закачивание и продавливание тампонажного раствора проводится через бурильные трубы, на которых спускают секцию обсадной колонны или потайную обсадную колонну.

Сущность прямого одноступенчатого цементирования, схема кото-

рого представлена на рисунке 13.29, заключается в том, что тампонажный раствор закачивается внутрь обсадной колонны, прокачивается через нее, продавливается через башмак обсадной колонны в затрубное пространство, поднимаясь там до необходимого уровня. Для реализации данного способа на обсадную колонну устанавливается цементировочная головка. Низ обсадной колонны, помимо направляющего башмака, оборудуется обратным клапаном и кольцом «стоп».

После спуска колонны и промывки скважины цементировочная головка обвязывается с цементировочной техникой и проводится опрессовка нагнетательных линий на 1,5-кратное максимально возможное давление, возникающее в конце цементирования. Через нижний отвод цементировочной головки закачивается буферная жидкость, после которой в обсадную колонну запускается нижняя цементировочная пробка. Затем через один или два нижних отвода цементировочной головки начинается закачивание внутрь обсадной колонны расчетных объемов

vk.com/club152685050 | vk.com/id446425943

тампонажных растворов, сначала облегченного, затем нормальной плотности (утяжеленного).

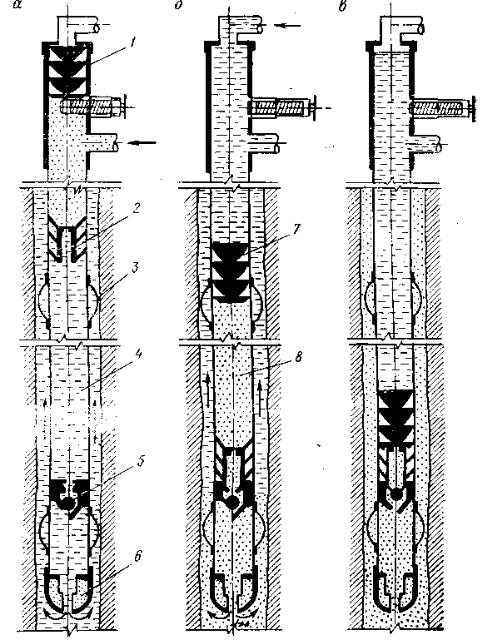

Рис. 13.29. Схема прямого одноступенчатого цементирования: 1 – цементировочная головка; 2 – нижняя пробка; 3 – центратор; 4 – обсадная колонна; 5 – обратный клапан; 6 – башмак колонны;

7 – верхняя пробка; 8 – цементный раствор

После этого освобождают верхнюю разделительную пробку и через верхний отвод цементировочной головки поверх пробки закачивают продавочную жидкость одним цементировочным агрегатом на минимальной подаче. Убедившись в уходе цементировочной пробки из цементировочной головки, подачу насосов увеличивают.

vk.com/club152685050 | vk.com/id446425943

Нижняя пробка, двигаясь вниз, садится на упорное кольцо, под действием перепада давления диафрагма в пробке разрушается, и раствор через отверстия в башмаке и башмачном патрубке выходит в заколонное пространство. Поскольку плотность тампонажного раствора выше чем плотность промывочной жидкости, то, начиная с определенного момента времени, давление на насосах начинает расти. В момент посадки верхней пробки на нижнюю пробку или, при ее отсутствии, на кольцо «стоп», давление резко (скачкообразно) растет. Это является сигналом остановки насосов. Чтобы не произошло нарушений в колонне в момент получения сигнала «стоп», рекомендуется закачивание последней порции продавочной жидкости вести на минимальной скорости. Давление на цементировочных агрегатах в момент получения сигнала «стоп» не должно превышать 2,5–3,5 МПа.

Если колонна оборудована обратным клапаном, то давление на устье снижается до атмосферного. При этом из колонны вытекает небольшое количество продавочной жидкости.

Если обратный клапан герметичен, то выход жидкости прекращается. В этом случае колонна с открытым краном на цементировочной головке оставляется на регламентированное время ОЗЦ (ожидание затвердевания цемента), во время которого никакие работы с обсадной колонной проводить не рекомендуется.

Если обратный клапан не герметичен, и выход продавочной жидкости из обсадной колонны не останавливается, то необходимо закачать в колонну продавочную жидкость до получения «стоп» и оставить колонну под давлением на 5 % выше расчетного в конце цементирования на ОЗЦ, во время которого контролировать давление в колонне (на цементировочной головке).

К достоинствам данного способа цементирования можно отнести его сравнительную простоту, распространенность, наличие большого опыта

инадежность контроля процесса, который осуществляется путем измерения объемов закачиваемых жидкостей (буферная, тампонажные растворы

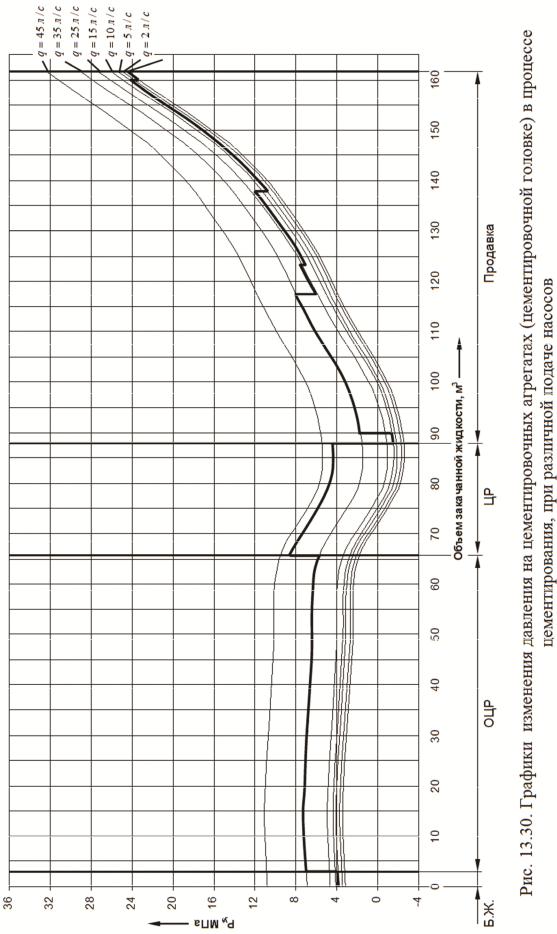

ипродавочная) и по давлению на устье скважины. В общем случае изменение давления на устье можно представить графиками, приведенными на рисунке 13.30.

При закачивании цементного раствора давление на цементировочной головке будет снижаться за счет того, что цементный раствор, имея большую плотность, чем промывочная жидкость, будет опускаться под собственным весом. Это может привести к возникновению вакуума внутри колонны. Для исключения данного явления целесообразно на устье в затрубном пространстве поддерживать противодавление. Образование вакуума и разрыва сплошности можно избежать и увеличением скорости закачивания тампонажного раствора в обсадную колонну, однако при этом может резко возрасти гидродинамическая составляющая давления на пласты, и появиться риск гидроразрыва пластов.

vk.com/club152685050 | vk.com/id446425943

vk.com/club152685050 | vk.com/id446425943

Кроме этого, цементный раствор, «проваливаясь» в буферную и промывочную жидкости, будет смешиваться с ними, ухудшая свои свойства. Зоны смешения при этом могут достигать сотен метров по длине колонны и десятков кубометров по объему. Это особенно актуально для обсадных колонн большого диаметра. Рисунок 13.31, заимствованный из Нефтегазового обозрения Шлюмберже, наглядно демонстрирует сказанное. Применение нижней разделительной цементировочной пробки, дружно игнорируемое большинством отечественных нефтяных компаний, является наиболее простым и эффективным решением данной проблемы.

Рис. 13.31. Расчетная граница раздела фаз цементного раствора

ипромывочной жидкости в 244,5 мм обсадной колонне

Кнедостаткам прямого одноступенчатого цементирования следует

отнести:

−длительность процесса, связанную с тем, что тампонажный раствор, фактически, проходит двойное расстояние, сначала вниз на всю длину обсадной колонны, а затем вверх по затрубному пространству на ту же длину;

−сложность регулирования свойств цементного раствора из-за длительности процесса и большой разницы температур на забое и устье скважины;

−большие давления на цементировочных агрегатах в конце продавливания;

−высокие давления на пласты, в том числе и продуктивные.

vk.com/club152685050 | vk.com/id446425943

Последнее очень важно, поскольку из тампонажных растворов, обладающих низкой водоудерживающей способностью, легко отфильтровывается свободная жидкость затворения, которая сильно снижает проницаемость коллекторов. Исследования, проведенные в УГНТУ и ТюмГНГУ, показали, что для песчаных коллекторов Западной Сибири снижение проницаемости достигает до 50 % от первоначальной.

Для снижения давления на цементировочных агрегатах в качестве продавочной жидкости вместо технической воды можно использовать буровой раствор. Однако это может вызвать сложности при опрессовке обсадной колонны, которая должна проводиться водой.

Другие недостатки прямого одноступенчатого цементирования могут легко устраняться применением нижеописанных способов цементирования.

Обратное одноступенчатое цементирование. Суть данного способа цементирования состоит в том, что тампонажный раствор закачивается в затрубное пространство, а промывочная жидкость, находящаяся в скважине, вытесняется через обсадную колонну. При этом значительно сокращается путь цементного раствора в скважине, и уменьшается время проведения операции за счет исключения этапа продавливания. Важным достоинством этого способа является и снижение расхода химических реагентов, а также исключение проблем, связанных с регулированием твердения, пониженные давления на цементировочных агрегатах, снижение давления на пласты и исключение их гидроразрыва.

Закачивание цементного раствора может вестись через открытое или герметизированное затрубное пространство. При обратном способе цементирования обсадная колонна оборудуется всеми видами наружной оснастки (направляющий башмак, центрирующие фонари, турбулизаторы, скребки) за исключением обратного клапана и кольца «стоп». Цементировочные разделительные пробки также не применяются. Сверху колонна оборудуется цементировочной головкой, которая в некоторых случаях может иметь лубрикатор для пропуска каротажного кабеля. В случае закачивания цементного раствора через открытое устье, оно оборудуется специальной емкостью, в которую заливается цементный раствор, причем подача цементного раствора должна быть такой, чтобы он всегда находился на устье скважины, и не происходило разрыва сплошности потока. Для того чтобы обеспечить начало движения цементного раствора, часть глинистого раствора внутри обсадной колонны может заменяться на воду с тем, чтобы гидростатическое давление в кольцевом пространстве превышало гидростатическое давление в трубах.

При герметизированном устье скважины такая операция не требуется, и цементный раствор закачивается под давлением обратной промывкой.

Вытесняемая им промывочная жидкость поднимается вверх по обсадной колонне и через цементировочную головку, трубопровод направляется в очистную систему. После того как первая порция тампонажного раствора
