1 Основные сведения о выпрямителях
Выпрямитель – это преобразователь электрического тока переменного напряжения в ток постоянного напряжения. Большинство мощных источников электрической энергии вырабатывают ток переменного напряжения. Однако многие электрические устройства транспорта, сварочного производства, электроники и других отраслей промышленности работают на токе постоянного напряжения.
В
общем случае структурная схема выпрямителя
(рисунок 1) содержит: Т – трансформатор;
В – выпрямитель; Ф – сглаживающий фильтр
и стабилизатор напряжения Ст.
Выпрямители подразделяют на однофазные и трехфазные, а также на однополупериодные и двухполупериодные. В однополупериодных выпрямителях по вторичным обмоткам трансформатора ток проходит один раз за период, в двухполупериодных – дважды за период.
Рисунок 1 – Структурная схема выпрямителя
Трансформатор служит для изменения синусоидального напряжения сети до необходимого уровня, которое затем преобразуется в постоянное напряжение. Сглаживающий фильтр уменьшает пульсацию выпрямленного напряжения. Стабилизатор стабилизирует напряжение на приемнике при колебаниях напряжения сети и тока нагрузки.
Преобразование переменного напряжения в постоянное происходит в блоке В, схема которого определяет частоту пульсаций выпрямленного напряжения.
В зависимости от мощности нагрузки и требований к выпрямленному напряжению используют следующие схемы выпрямления: однофазные и трехфазные.
Однофазные выпрямители могут быть однополупериодными и двухполупериодными. Однофазные однополупериодные выпрямители характеризуются большими пульсациями и, кроме этого, могут применяться только в маломощных устройствах. В связи с этим данные выпрямители применяются очень редко и поэтому в данном расчетном задании рассматриваться не будут.
Двухполупериодные схемы разделяются на двухполупериодные со средней точкой трансформатора (рисунок 2,а) и однофазные мостовые (рисунок 2,б).
а
) б)
в) г)

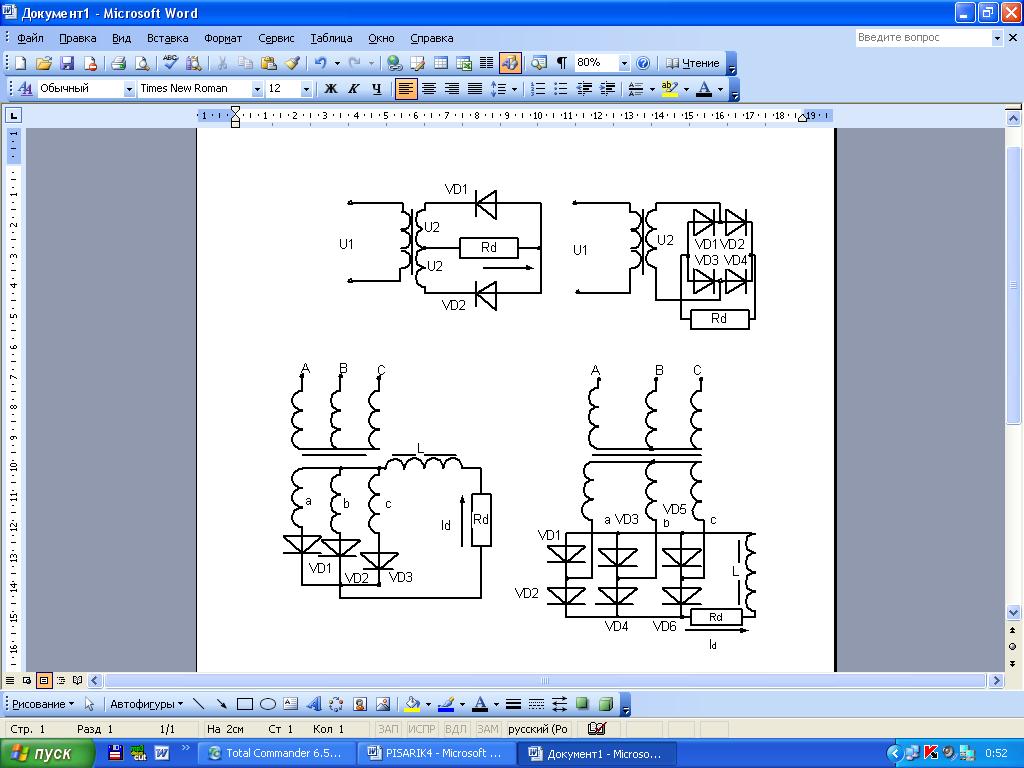

Рисунок 2 – Схемы однофазных и трехфазных выпрямителей
