Контрольные вопросы
1. Назначение стабилизаторов и способы их реализации.
2. Принцип работы параметрического стабилизатора.
3. Принцип работы компенсационного стабилизатора.
4. Принцип работы ОУ.
5. Принцип работы мостовых и полумостовых схем выпрямления.
Лабораторная работа №3
Изучение принципов работы импульсного преобразователя со стабилизатором
Цель работы: изучение принципов работы импульсного преобразователя со стабилизатором.
Приборы и принадлежности: источник питания Б5-49, осциллограф С1-76.
Теоретическая часть
Описание принципа работы исследуемого устройства. Лабораторная работа представляет собой источник питания постоянного тока Б5-49. В работе рассматривается импульсный преобразователь и стабилизатор. Вспомогательные узлы и блоки не рассматриваются в данной работе и могут быть изучены самостоятельно по техническому описанию и инструкции по эксплуатации источников постоянного тока Б5-49 и Б5-50.
Напряжение сети 220В, 50Гц подаётся на вход прибора через предохранители FU1 и FU2 и выключатель SA1 (рис.3.1). Для устранения влияния радиопомех, создаваемых приборами в сети, в источниках питания предусмотрен сетевой фильтр собранный на конденсаторе С1 типа К75-37 и дросселях Др1 и Др2.
С дросселя Др1 напряжение подается на первичную обмотку трансформатора Тр1, который обеспечивает необходимые напряжения питания стабилизатора и вспомогательных схем.
С выводов 2-4 трансформатора Тр1 напряжение сети, пониженное на 20%, подается через выпрямительный мост Д5-Д8 на емкостной фильтр, собранный на конденсаторах С3-С6.
Напряжение с фильтра используется для питания управляемого преобразователя частоты питающей сети, который преобразует отфильтрованное напряжение в напряжение прямоугольной формы с частотой 5кГц.
Преобразователь собран по полумостовой схеме на транзисторах Т3, Т4 и конденсаторах С3, С4, С5, С6, в диагональ которого включена первичная обмотка силового трансформатораТр2.

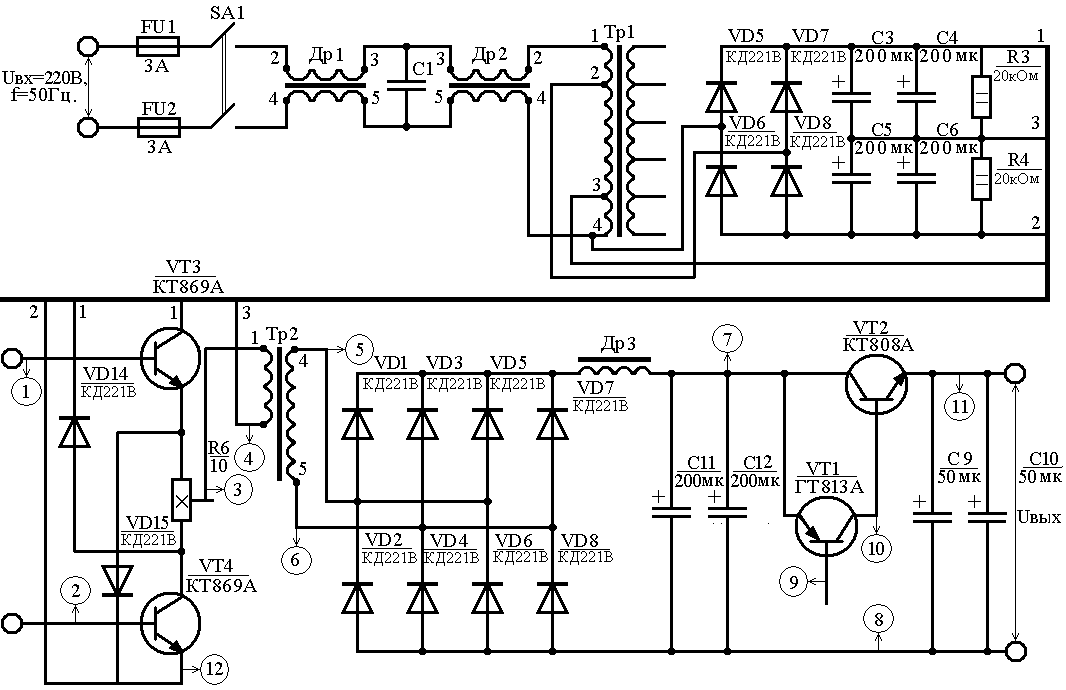

Рис. 3.1. Импульсный преобразователь. Схема электрическая принципиальная.
Модулятор формирует пачку импульсов частотой 5кГц переменной длительности в зависимости от напряжения на регулирующем транзисторе VT2 следующим образом: задающий генератор, работающий с частотой 5кГц, собранный на транзисторах VT3, VT4 и трансформаторе Тр2, выдает напряжение прямоугольной формы типа меандр. При достижении напряжения на регулирующем элементе заданного значения происходит открытие транзистора VT5 который шунтирует обмотку обратной связи генератора (6-7 трансформатора Тр2) на общую точку, в результате чего происходит срыв генерации задающего генератора. Так осуществляется регулирование ширины пачки в зависимости от напряжения на регулирующем элементе. Затем вновь запускается задающий генератор и процесс повторяется, что приводит к поддерживанию напряжения на транзисторе VT2 с заданной точностью. Полученное импульсное напряжение переменной скважности типа меандр через промежуточный усилитель на транзисторах VT1, VT2 используется для управления преобразователем частоты питающей сети.
