Бурение нефтяных и газовых скважин лекции + ответы экзамену

В западной Сибири 5 м. На Урале 15 м.

Расстояние между забоями крайних кустов может составлять до 2.5 км. Число скважин в кусте 2-35.

Бурение наклонно направленной скважин - несколько дороже

вертикальной, занимает больше времени, и требует применения более сложной технологии.

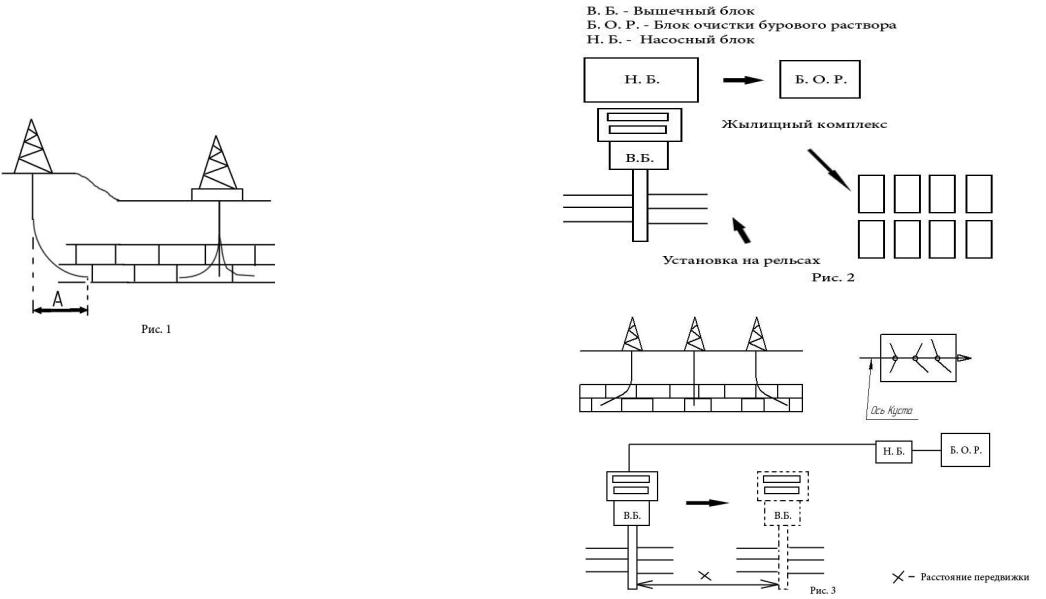

Составляется план куста скважин, на котором указывается:

1.положение устьев скважин

2.вертикальные проекции их стволов с указанием их азимутов

3.очерёдность бурения

4.номера скважин

5.расстояние между устьями

6.направление передвижки (ось куста)

7.проектные азимуты у каждой скважины

8.проложение А.

При роторном способе тоже бурят наклонные скважины, но требует более сложной технологии и точности бурильного инструмента. В основном в

Америке.

В России преимущественно бурят турбинным способом. Такой способ упрощает технологию. Для прокладки применяют турбобуры или

объемные двигатели.

ОД - более технологичны. Меньшие размеры, большую мощность,

высокий момент.

Что нужно чтобы отклонить ствол в нужном направлении, нужно в компоновку вести отклонитель.

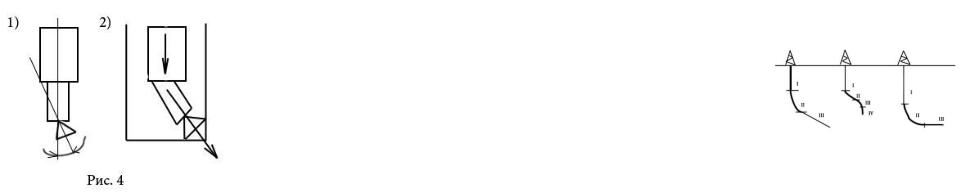

(Рис. 4)

Отклонители:

1. кривые переводники (резьбы с перекосами 1-4 °).

2.Отклонитель - имеет большую длину, резьбы которого так же

имеют перекос.

3.Иногда на турбобур ставят накладку, кот. Отклоняет его в нужную сторону.

4.Для секционных турбобуров используются отклоняющие устройства: переводник кот. Соединяет корпуса и их валы, смещение резьб 1.5-2°.

Впромышленности используют ТО, турбобуры с кривыми переводниками, винтовые ЗД - в которых есть приспособления для

искривления угла.

Определение пространственного положения любой точки ствола наклонно направленной скважины.

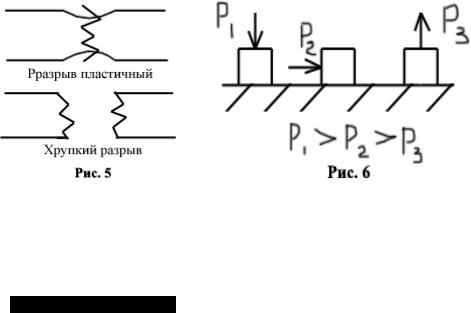

Рис5* Замеры углов азимута и зенитного угла производится специальными

партиями (организациями).

Приборы: Инклинометр.

Самостоятельно - первичные и вторичные вскрытия горизонтов, буровые установки и буровое оборудование!!!!

Инклинометры бывают 2 типов.

1.На свойствах магнитного и гравитационного поля земли.(магнитная стрелка и отвес)

2.Вращающийся маховик. Скорость вращения 20000 об/мин. Его ось вращения остаётся в том положении в котором её раскрутили.

3.Последние 20 лет применяются телеметрические системы. Комплекс приборов которые меряют угол и азимут.

Профили наклонно направленных скважин. Профилем называется горизонтальная проекция ствола скважины. (Рис6)

vk.com/club152685050 | vk.com/id446425943

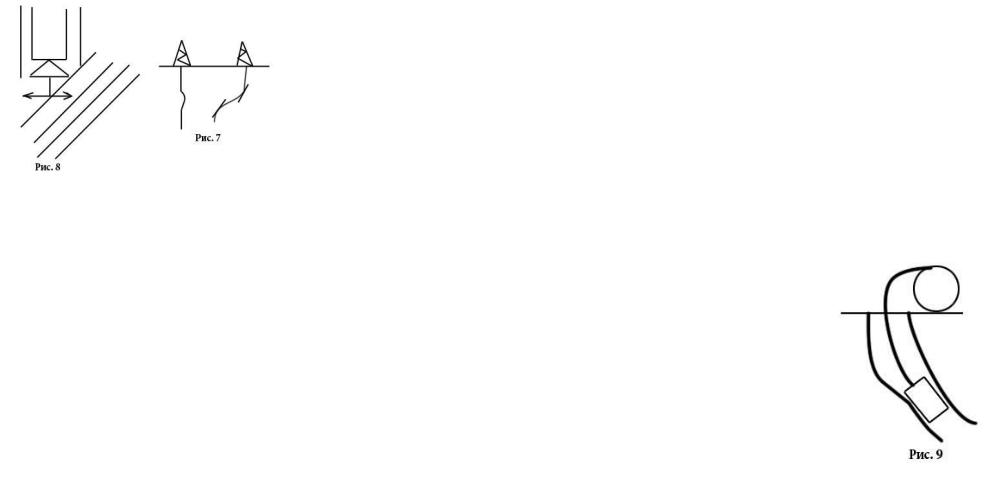

Самопроизвольное искривление скважины. (Рис. 7)

i – изменение набора зенитного угла.

падения кривизны)

Условно вертикальная скв с отклонением не более 1-2 градуса.

Негативное влияние:

1.Нарушение сетки бурения.

2.Затрудняется спуск ОК и их цементирования.

3.Осложняется ремонт скважины и работа оборудования.

4.Жолобообразование при бурении.

5.Осложняется отбор керна.

6.Удлиняется ствол скважины.

7.Усложняется ликвидация аварии.

8.Потеря нагрузки на долото.

9.Увеличивается стоимость скв.

Причины искривления:

1.Геологические.

неоднородность пород слагающих разрез скважины. (Разные физик механические свойства)

наклонное залегание пластов.

полости и каверны.

анизотропия - различные свойства в зависимости от направления.

(Рис. 8)

2.Технологические причины

несоосность вышки и ротора. (Не центрация допускается 50 мм.)

если имеем при изготовлении УБТ и переводников изогнутые трубы.

несоосность резьб.

превышение нагрузки на долото.

Предупреждение искривления:

1.Компоновка низа БК должна быть максимально жёсткой.

2.Жёсткая БК иногда дополнительно центрируется переводниками имеющими рёбра жёсткости, калибраторами и центраторами.

3.Обеспечить соосность вышки и ротора

4.Регулировать осевую нагрузку на долото.

5.Постоянный контроль отклонения оси скважины.

В пермском крае есть норматив, что наклон нужно замерять через каждые 50 м.

Спуск инклинометра (Рис. 9)

vk.com/club152685050 | vk.com/id446425943

Лекция 1

Первая скважина в Америке была пробурена в 1863 полковником Дрейком.

Ударное бурение Рис. 1очистка скважины происходило с помощью специального устройства с обратным клапаном. Который захватывал

разрушенную породу.

В 1906 американец изобрёл долото, появился вращательный способ бурения.

Принцип его: Рис.2 вращаясь долото разрушало породу, так же применялась жидкость которая выносила разрушенную породу.

1.Турбинный способ

2.Роторный

Долота.

1.Шарошечные

2.Лопастные т.д.

- 1 -

25.02.11 лекция 2

Условия залегания и свойства горных пород

Осадочные породы состоят из пластов и слоёв.

Пласт - это геологическое тело, сложенное однородной осадочной горной

породой, и ограниченное сверху и снизу параллельными плоскостями. Положение пласта в пространстве определяется углами падения и простирания.

Кратчайшее расстояние - нормальная мощность пласта.

Породы возникшие при высоких темпер и давлений - эндогенные. Породы преобразуются под действием ветра и солнца - экзогенные.

Физико-механические свойства:

Понимается их способность реагировать на внешнее воздействие, изменение формы и целостности.

Твёрдость горной породы - это способность сопротивляться внедрению

более твёрдого тела.

Образивность - зависит от твёрдости минералов и цементирующего

вещества. (Пример: точим нож об наждак.) Зависит от твёрдости, нагрузки, длительности воздействия.

Упругость - способность горной породы изменять форму и

восстанавливать после снятия.

Хрупкость - способность разрушаться без какой либо пластической

деформации.

Коллектор - это способность гп вмещать в себя жидкости и газы.

Пористость - П0=ΣПор/Vобр Псообщ=ΣПс/V

Проницаемость - способность пропускать

через себя флюиды при перепаде давления. Зависит от размера пор и трещин. (Чем больше размеры канала, тем больше проницаемость образца) измеряется в Дарси. Градиент - отношение давления к площади.

- 3 -
