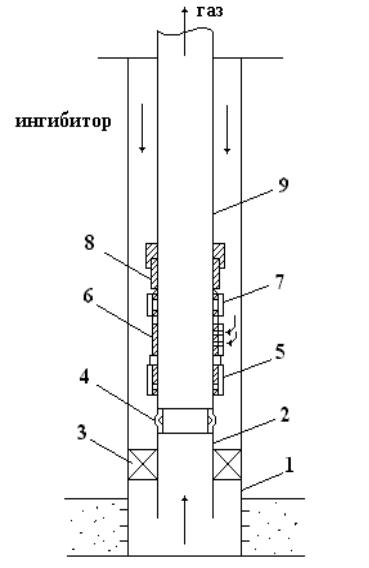

Рис. 5.29. Схема подземного оборудования ствола газовой скважины: 1 – обсадная эксплуатационная колонна; 2 – хвостовик; 3 – пакер; 4 – клапан-отсекатель забойный; 5 – клапан циркуляционный; 6 – клапан ингибиторный; 7 – клапан аварийный срезной; 8 – телескопическое соединение; 9 – НКТ
Телескопическое соединение компенсирует перемещение насоснокомпрессорных труб вследствие температурных и динамических деформаций.
Клапан аварийный срезной предназначен для глушения оборудованной пакером скважины в аварийной ситуации через затрубное пространство, когда нельзя открыть циркуляционный клапан.
Наземное оборудование предназначено для следующих целей:
герметизации межтрубных пространств скважины;
регулирования и управления потоками газа;
регулирования дебита скважины и поддержания заданного режима эксплуатации;
пуска, остановки и глушения скважины;
vk.com/club152685050 | vk.com/id446425943
147
подачи в трубное и затрубное пространства ингибирующих и других жидкостей;
контроля за устьевыми давлениями и температурами;
проведения исследовательских и ремонтных работ, а также работ по увеличению производительности скважины.
К наземному оборудованию скважин относят устьевое оборудование, прискважинные установки и сооружения.
Оборудование устья состоит из колонной головки и фонтанной арматуры, состоящей, в свою очередь, из трубной головки и фонтанной елки. Назначение и конструкции этого оборудования аналогичны фонтанным нефтяным скважинам.
Прискважинные установки и сооружения предназначены для подачи в скважину и выкидные линии различных технологических жидкостей, для регулирования и автоматического управления режимом эксплуатации скважин.
5.6.2. Обслуживание газовых скважин
Газовые скважины, в отличие от нефтяных, размещают на более значительных расстояниях друг от друга (километр и более), что затрудняет их обслуживание. Технология эксплуатации скважин состоит из следующих этапов:
пуск (остановка) скважины;
установление, контроль и поддержание заданного технологического режима эксплуатации;
обеспечение нормальной работы оборудования в осложненных условиях;
поддержание в исправном состоянии контрольно-измерительных приборов и средств автоматики.
Пуск и остановка скважины проводятся автоматически при помощи открытия или закрытия соответствующих задвижек на устье. До пуска скважины обязательно проверяют исправность оборудования и приборов той технологической линии, в которую будет подаваться газ. Только убедившись в исправности, можно приступить к пуску скважины в работу.
При включении любой газовой линии соблюдают следующее правило: задвижки (краны, вентили) открывают последовательно по ходу движения газа, начиная с ближайшей к источнику газа. На скважине первой открывают коренную задвижку, затем межструнную, далее рабочую на верхней (рабочей) струне. Одновременно наблюдают за показаниями манометров и термометров. Через некоторое время показания стабилизируются и можно считать, что скважина выведена на соответствующий технологический режим эксплуатации.
При остановке скважины задвижки закрывают в строго обратной последовательности. Коренную задвижку не всегда закрывают, поскольку для ее замены надо задавливать скважину. Поэтому работать коренной задвижкой следует стремиться как можно реже.
vk.com/club152685050 | vk.com/id446425943
148
Технологический режим эксплуатации – это совокупность условий, при которых обеспечиваются наибольшие дебиты скважин с учетом ограничивающих их факторов (геологических, технологических, технических) и требований охраны недр и техники безопасности. Установление и поддержание заданного технологического режима эксплуатации скважины (дебита, забойного и устьевого давлений, температуры) осуществляется после пуска скважины при помощи регулируемых или нерегулируемых дросселирующих устройств, установленных либо на устье, либо на установке комплексной подготовки газа.
Все сведения о работе скважин периодически передаются операторами в диспетчерскую службу газового промысла.
Оператор должен своевременно обнаружить любое нарушение нормальной эксплуатации скважин, принять срочные меры по устранению неполадок и вызвать соответствующие службы для полной ликвидации выявленных нарушений.
При осмотре устья скважины, прежде всего, необходимо убедиться в герметичности всех соединений. Простейший признак нарушения герметичности – «обмерзание» (иней, лед) в месте утечки газа.
Ремонт и смену какой-либо части фонтанной арматуры проводят после остановки скважины с обязательным закрытием коренной задвижки и снижением давления в арматуре до атмосферного путем выпуска газа через факельную линию.
