2.2 Поняття про допуски

ДОПУСК - різниця між найбільшим і найменшим граничним розмірами або алгебраїчна різниця між верхнім і нижнім відхиленнями.

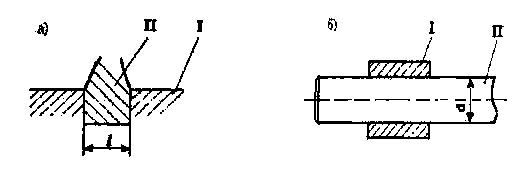

ПОЛЕ ДОПУСКУ - поле, обмежене верхнім і нижнім відхиленнями, воно є наслідком похибок, отриманих при виготовленні і у результаті контролю деталі. У з'єднанні двох деталей, що входять одна в іншу, розрізняють отвір I і вал II.

"Отвір" і "вал" - терміни, що застосовуються для позначення відповідно внутрішніх і зовнішніх елементів деталей не тільки циліндричних, але й плоских з паралельними площинами.

ВАЛ - d - термін, який умовно застосовується для позначення зовнішніх елементів деталей.

ОТВІР - D - термін, який умовно застосовується для позначення внутрішніх елементів деталей.

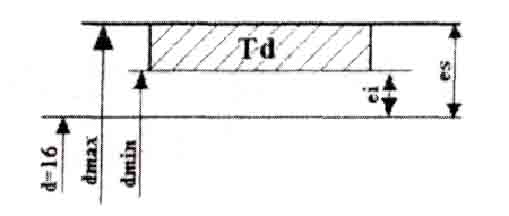

ПРИКЛАД: Вал Ø 16

або

КВАЛІТЕТ - сукупність допусків, що відповідають однаковому ступеню точності для всіх номінальних розмірів (характеризує точність).

ОСНОВНИЙ ВАЛ - вал, верхнє відхилення якого дорівнює нулю.

ОСНОВНИЙ ОТВІР - отвір, нижнє відхилення якого дорівнює нулю.

2.3 Поля допусків отворів і валів в есдп і їхнє позначення на кресленні

Для розмірів від 1 до 3150 мм ДСТ 25347-89 рекомендує велику кількість різних полів допусків, які діляться на:

1) додаткові поля допусків (36 для валів)

2) додаткові поля допусків (32 для отворів)

Щоб зменшити кількість типорозмірів виготовлених деталей і спростити виробництво, у полях допусків 1-го і 2-го рядків виділені для кращого застосування 16 полів допусків для валів і 10 для отворів: d6, h6, js6, n6, p6, r6, s6, f7, h7, h8, h9, d11, h11, H7, IS7, K7, N7, P7, F8, H8, F9, H11.

Кращі поля допусків погоджені з рекомендаціями ІSО, на ці поля в основному орієнтуються організації по виробництву спеціалізованого інструмента й калібрів.

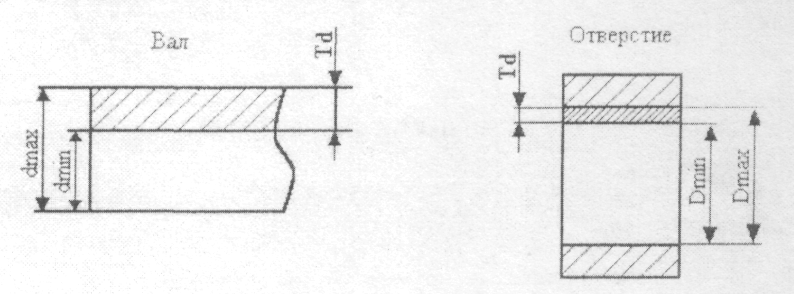

З огляду на похибки обробки, конструктор указує в кресленнях не один, а два гранично припустимих розміри, більший з яких називається найбільшим граничним розміром і позначається d_max, D_max, а менший - найменшим граничним розміром d_min, D_min. Отож різниця між: d_max - d_min = D_max - D_min = TD, називається допуском Т.

Допуск на обробку в кресленнях показується у вигляді двох відхилень від номінального розміру. Відхилення позначаються буквами латинського алфавіту: прописними - для отвору, рядковими - для вала.

Верхнім відхиленням ЕS (es) - ekart - відхилення

Super - S

Inter - i

називається різниця між найбільшим граничним розміром і номінальним:

ЕS = D_max - D

es = d_max – d

Нижнім відхиленням EI (es) називається різниця між найменшим граничним розміром і номінальним:

ЕI = D_min - D

ei = d_min – d

Коли граничний розмір > номінального, на кресленні проставляється "+", навпаки - проставляється "- ", а коли =, то відхилення дорівнює нулю і на кресленні знак не позначається.

ПРИКЛАД побудови полів допусків:

а) ескіз отвору б) схема отвору в) поле допуску отвору

Найбільший граничний розмір дорівнює алгебраїчній сумі номінального розміру й верхнього відхилення:

D_max = D + ES; d_max = d + es;

D_max = 55 + 0,005 = 55,005; d_max = 55 + (-0,03) = 54,970

Найменший граничний розмір дорівнює алгебраїчнїй cумі номінального розміру й нижнього відхилення:

D_min = D + EI d_min = d + ei

D_min = 55 + 0,020 = 55,020 d_min = 55 + (- 0.06) = 54.940

Величину допуску Т можна визначити як алгебраїчну величину алгебраїчної різниці між верхнім і нижнім відхиленнями:

TD = ES – EI Td = es – ei

TD = 0,05 – 0,02 = 0,03 Td = - 0,03 – (-0,06) = 0,03

Робітник повинен знати, який найбільший і який найменший розміри можуть бути допущені при обробці, щоб виріб не був забракований. Іншими словами, йому потрібно вказати 2 граничних розміри, між якими повинен перебувати дійсний розмір.

Допуск вказує на ту неточність виготовлення, у межах якої будуть перебувати всі придатні дійсні розміри.

ПРИКЛАД: Припустимо, потрібно виготовити вал. Тому що виконати цей розмір точно не можливо, на кресленні вказується, що d_max = 30,020 мм, d_min = 29,990 мм, всі дійсні pозміри, що не виходять за межі, будуть придатні, тобто з точністю до 0,010 мм:

30,030 Брак

30,020

30,010 d_max=30,020

30,000 d_min=29,990

29,990 Тd = 0,030

29,980 Брак

Отже, умова придатності деталі зведеться до того, що:

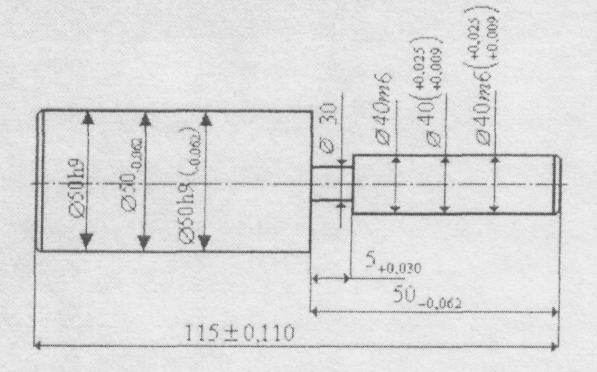

ДЕРЖСТАНДАРТ 2.307-68 ЄСКД передбачає 3 способи нанесення граничних відхилень лінійних розмірів у робочих кресленнях:

1) умовними позначками полів допусків і посадок 18Н6, 60f6, 16r7 і т.д.

2) числовими величинами граничних відхилень:

3) умовними позначками полів і праворуч у дужках числовими величинами граничних відхилень: .

Останній спосіб кращий, тому що, якщо отвір у системі вала, і отвір і вал мають номінальний розмір, що не відповідає ДЕРЖСТАНДАРТУ 6636-69, то вони повинні мати позначення допусків тільки з допуском

60 r6 ; 60F 7

Можливі такі варіанти:

ДСТ 25347-89 містить також раціональні з’єднання полів допусків і квалітетів для отвору і вала.

Питання для самоперевірки:

1. Як класифікують розміри?

2. Як класифікують відхилення розмірів?

3. Що таке номінальний розмір?

4. Що таке граничний розмір?

5. Що таке дійсний розмір?

6. Що таке розрахунковий розмір?

7. Які Ви знаєте умовні позначення відхилень?

8. Які Ви знаєте умовні позначення полів допусків розмірів?
