Выпрямительная система

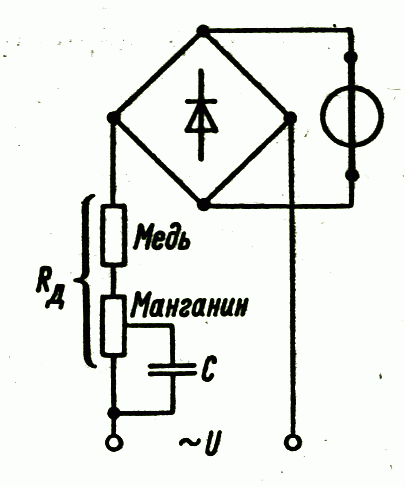

Схема выпрямительного прибора
Уравнение
шкалы ВП вольтметра.
В – магнитная индукция
w – число витков рамки ИМ
S – площадь рамки
Iср – среднее значение тока Рисунок 7
Выпрямительный прибор имеет высокую чувствительность, малое потребление мощности от измеряемой цепи, возможность работы на повышенных частотах.
Класс точности: 1,5; 2,5. Верхние границы измерения постоянного тока от 0,0003
до 7,5 А; переменного от 0,003 до 7.5 А. Верхние границы измерения постоянного и переменного напряжения от 0,75 до 750 В
4.4. Электродинамическая система
1 - подвижная катушка
2 - неподвижная катушка
3 - успокоитель
4 - ось
4
Рисунок 8
Уравнение шкалы электродинамического вольтметра
I1, I2 – действующие значения токов в подвижной и неподвижной катушках ИМ
ψ – угол сдвига фаз между токами
Верхние пределы измерения электродинамических приборов по току 5 -10 А
по напряжению 30-300 В. Возникает температурная погрешность, частотная погрешность. Классы точности ЭД приборов: 0,1 - 0,5
Схемы соединений, таблицы измеренных и вычисленных значений, графики
Схема соединения вольтметров при измерениях напряжения
Таблица измерения синусоидальных напряжений различной частоты
и погрешностей измерения
Таблица 2
измерения |
вычисления |
примечания (тип ИМ) |
||||||
f |
Uo ЭС |
U1 ФД |
U2 ЭМ |
U3 выпрям |
|
|||
Гц |
В |
В |
В |
В |
|
|
|
|
50 |
50 |
50 |
49,5 |
50 |
|
|
|
0-электростатический 1-электродинамический 2-электромагнитный 3-выпрямительный |
500 |
50 |
50,5 |
50 |
50,7 |
|
|
|
|
1000 |
50 |
51 |
48,5 |
50,3 |
|
|
|
|
2000 |
50 |
44,5 |
36 |
50 |
|
|
|
|
3000 |
50 |
33,5 |
24,5 |
50,2 |
|
|
|
|
5000 |
50 |
20 |
14 |
50 |
|
|
|
|
7000 |
50 |
- |
10 |
50,6 |
|
|
|
|
9000 |
50 |
- |
- |
49 |
|
|
|
|
10000 |
50 |
- |
- |
51 |
|
|
|
|
20000 |
50 |
- |
- |
51 |
|
|
|
|
50000 |
50 |
- |
- |
60 |
|
|
|
|
На рис. 9 построены кривые относительных погрешностей
различных измерительных систем.
Таблица измерений несинусоидальных напряжений и
погрешностей измерений
Таблица 3
вид напряжения |
измерения |
вычисления |
примечания (тип ИМ) |
||||||
Uo |
U1 |
U2 |
U3 |
|
Кф |
||||
В |
В |
В |
В |
1 |
2 |
3 |
0 – ЭС 1 – ЭД 2 – ЭМ 3 – ВП
|
||
|
51 |
50,7 |
50,5 |
50 |
|
|
|
|
|
|
31 |
29,7 |
28,5 |
30,5 |
|
|
|
|
|
|
58 |
57,5 |
57,5 |
52 |
|
|
|
|
|
Поверка производится по блок-схеме:
Поверяемый вольтметр
Источник
напряжения
регулятор
напряжения
Образцовый вольтметр
Таблица результатов поверки прибора
Таблица 4
Измерения |
Вычисления |
|
|||||
Uд |
Uo |
Δ |
|
о |
пр |
К |
примечания |
В |
В |
В |
В |
% |
% |
||
20,1 |
20 |
|
|
|
|
|
ВП-поверяемый ЭД- образцовый |
30,3 |
30 |
|
|
|
|
||
40,5 |
40 |
|
|
|
|
||
50,5 |
50 |
|
|
|
|
||
59,5 |
60 |
|
|
|
|
||
50 |
50 |
|
|
|
|
||
39,8 |
40 |
|
|
|
|
||
30 |
30 |
|
|
|
|
||
20,1 |
20 |
|
|
|
|
||
Графики относительных погрешностей и поправок на рис. 10.
Расчётные формулы и примеры вычислений
