3.6.5 Оценка устойчивости конструкций
к механическим воздействиям
Наиболее распространенными видами механических воздействий являются вибрация и удары. Существуют три основных способа виброзащиты аппаратуры: увеличение жесткости конструкции; демпфирование и использование виброизоляторов.
Для того чтобы конструкция была механически прочной, частота собственных колебаний конструкции (f0) должна быть больше, чем частота воздействующих колебаний (f), которая определяется техническим заданием в зависимости от условий эксплуатации

Собственная частота зависит от способа крепления конструкции

где φ(λ) – функция, зависящая от соотношения сторон и способа закрепления;
λ – отношение длины меньшей стороны к большей;
h – толщина основания, м;
a – длина меньшей стороны, м;
Eм – модуль Юнга материала основания, Н/м2;
ν – коэффициент Пуассона;
Q – плотность материала основания, кг/м3;
Qn – масса ЭРЭ, кг;
Qэ – масса основания, кг.
Для фольгированного стеклотекстолита
Q = 1,85·103 кг/м3; Ем = 2,92·1010 Н/м2; ν = 0,25,

Значение функции φ(λ) берется из таблицы 3.16.
Таблица 3.16 – Примеры расчета f0 печатной платы из стеклотекстолита
| Размер основания, мм | Способ крепления основания | ||||
| в четырех точках по углам | в пяти точках по углам и в центре | в шести точках по периметру | крепление основания в направляющих | ||
| 17075 | λ | 0,44 | 0,44 | 0,44 | 0,44 |
| φ(λ) | 24,61 | 69,33 | 64,45 | – | |
| f0, Гц | 179 | 505 | 470 | 260 | |
| 170150 | λ | 0,88 | 0,88 | 0,88 | 0,88 |
| φ(λ) | 15,87 | 30,18 | 21,09 | – | |
| f0, Гц | 116 | 220 | 154 | 144 | |
| 170200 | λ | 0,85 | 0,85 | 0,850 | 0,85 |
| φ(λ) | 16,34 | 31,22 | 22,58 | – | |
| f0, Гц | 85 | 165 | 119 | 82 | |
| 170250 | λ | 0,61 | 0,61 | 0,61 | 0,61 |
| φ(λ) | 20,95 | 43,70 | 41,33 | – | |
| f0, Гц | 56 | 117 | 110 | 42 | |
Пример

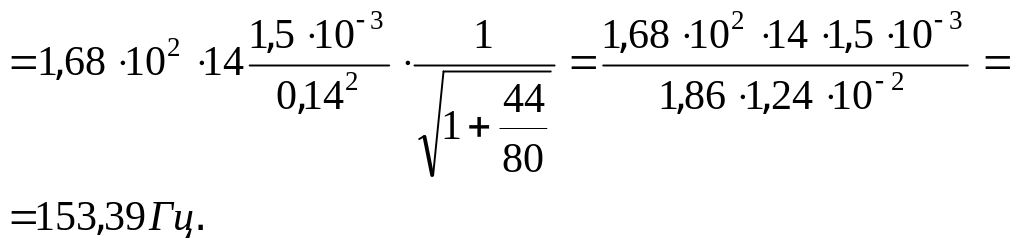

Плата из стеклотекстолита размером 150  140  1,5 мм закреплена в четырех точках по углам и несет нагрузку в 80 г. Масса основания 44 г. Определить частоту собственных колебаний.


Если речь идет о бытовой аппаратуре, то требование механической прочности удовлетворено, так как
f0 > fзад,
153,39 > 55.
Если условие f0 > f не выполняется, необходимо изменить собственную частоту платы, варьируя ее геометрическими размерами, например, толщиной, или применяя системы амортизации.
При расчете системы амортизации, учитывая массу устройства (m) и условия эксплуатации, выбираем тип виброизолятора и их расположение.
Рассчитываем нагрузку на каждый амортизатор

где m – масса устройства;
g – ускорение свободного падения;
n – количество амортизаторов.
По статической нагрузке выбираем типоразмер амортизатора
δ = p / k,
где k – коэффициент жесткости амортизатора.
Частота собственных колебаний системы может быть рассчитана по формуле
