5.2. Типы карт обслуживания

Типология карт СФО ничем не отличается от общей типологии карт. Они могут быть разделены на отраслевые и комплексные, аналитичес­кие и синтетические.

Отраслевые и комплексные карты различаются по широте отображе- „ ния картографируемого явления, в нашем случае - СФО, Отраслевые * карты - это карты отдельных отраслей, причем могут быть карты как крупных (например, здравоохранение, бытовое обслуживание и др.), j ^ так и узких, или дробных, отраслей (например, педиатрических,-сто-| - матологтгческих учреждении пли отделений, предприятии по ремонту, и

ношиву одеады, ремонту радиоаппаратуры и т.д.). Комплексные кар­ты, по определению К.Л.Салищева /48/, совместно изображают не­сколько взапмосвязашшх явлений (в данном случае несколько отрас­лей 050), но каждое но отдельности, в своих показателях".

Аналитические и синтетические карта различаются по полноте, целостности показа явления. Аналитические карты "показывают от­дельные стороны или свойства явлений отвлечошю от целого, без отражения связей и взаимодействий с другшли сторонами или свойст­вам! этих явлений" /48. С. 138/. Такие карты содержат информрт.нпо о. пространственном варьировании одного или нескольких (раздельно показываемых) количественных, реже качественных параметров.

Синтетические карты дают целостную характеристику какого-либо явления, учитывают его составные части, различные аспекты и связи между ними, а также связи этого явления с другими компонентами _л территории. Синтетические карты ОЗЮ содержат обычно некоторые ха­рактеристики расселения.

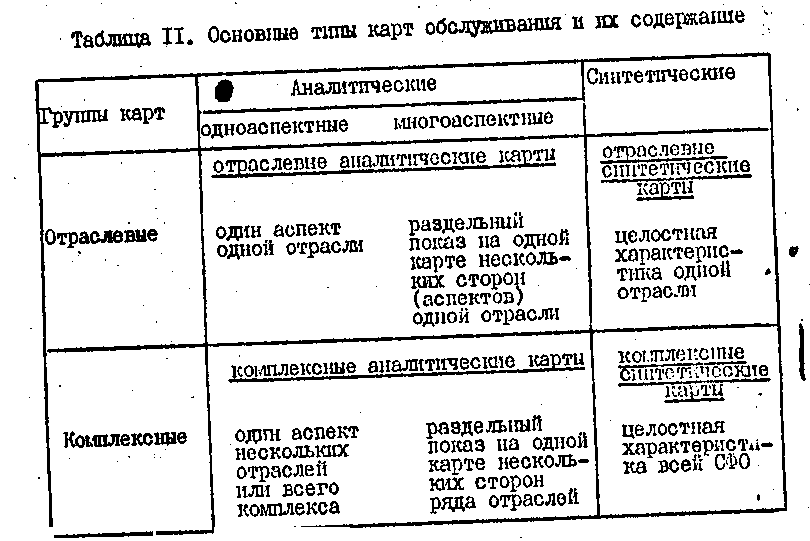

И отраслевые, и комплексные карты могут быть как аналитически­ми, так и синтетическими (ом.табл.II). Не следует путать синтети­ческие и комплексные аналитические карта. Картографический оинтез но является суммированием некоторых 4acTeii, выделетшх в процес­се анализа. Он .подразумевает получение нового, обобщенного зна­ния Д4/. Как бы много различных характеристик не было дано на карте, она от этого не становится синтетической. Создание синте­тической карты подразумевает скачок в познании предмета, переход от многообразного отражения различных сторон предмета к единому его изображению. Часть информации при этом неизбежно теряется. Обобщение, в отличие от суммирования, всегда в какой-то степени субъективно, и если аналитические карты, по К.А.Салищеву, относят­ся к документальным, содержащим в себе достаточно четкие и прос­тые факты("положенную" на карту информацию), то синтетические -к "картам-выводам" /48/, отражающим определенные взгляды, пред­ставления, концепции.

х Последнее условие, на наш взгляд, относится только к комплекс-. ним аналитическим картам, так как несомненно, что синтетичес-. кие карты, отражающие развитие ряда отраслей или всей 0Ф0, яв­ляются в то же время и комплексными.

i ,

5.3. Содержание карт обслуживания. Способы изобракеиия i

Введем рабочее понятие картографического сюжета и будем под ним понимать определенный аспект (сторону) отдельной отрасли шш . всей СФО, который может служить самостоятельным предметом карто­графирования. Сыжет может быть выражен разнообразными качествен­ными и количественными (абсолютными и относительными) характе­ристиками наличия, состояния, пространственного положения и дея­тельности отдельных, учреждений, комплексов и отраслей обслужива­ния.

Все многообразие сюжетов карт обслуживания можно свести в несколько сюжетных групп. Эти группы иногда называют типам! карт • обслуживания,' что, по нашему мнению, не совсем точно. Во-первых, в картографии тинами itapT принято называть группы, различающиеся W ошткз, п. методологически - подходами к картографированию, степенью обобщения отображаемых явлении и т.д., во-вторых, га • одной карте^-зачастую, как мы увидим ниже, совмещается по несколь­ко различных сюжетов, т.е. получается,, будто карта может одновре-менно принадлежать к нескольким различным типам, что вряд ли / можно признать удачным.

У Рассмотрим основные стетнне группы карт обслуживания и при- ^Л,лт "-< ^,I1,Y гттрпбн чпотогтоФпрогапия. Начнем с ИШ-ЗШПЗДШ.ШХ

карт. Сюжетные группы объединяют здесь родствеьнне сюжеты. Напри­мер, картограммы, построенные.по таким разным показателям, как среднее расстояние между магазинами и доля населения, живущего в пунктах с магазинами, войдут в группу карт доступности.

'*• Сетевые картн характеризуют наличие на территории и (не ксегда) размещение учреждений определенного вида. Встречаются как котфетно-сетевые карты с показом локализации учреждений,так и картн "суммативнне", дающие представлешге о сети учреждений на какой-то территории в целом, без их локализации. В первом случае используется способ значков. Каждый значок соответствует либо од­ному учреждению, либо группе учреждений определенного вида, нахо­дящихся в конкретном населенном пункте. Во втором случае - метод картограммы.

Размер значка или картодиаграшного знака соответствует мощнос­ти учреждения. Тип или ранг конкретного учреждения может быть по­казан формой, а специализация - цветом или штриховкой знака. В тех случаях, когда знак несет информацию о многих учреждениях,на­ходящихся в пункте (значок), или на определенной территории (карто­диаграмма), его в!1утрегашя^структура может показать, какие имен­но учреждения здесь представлены. Наиболее подробные карты могут характеризовать и внутреннюю структуру отдельных учреждений. Рас­пространенный сюжет - показ структурой знака распределения коеч­ного фонда больницы по группам (общетерапевтические, хирургичес­кие, инфекционные и др.).

На сетевых картах с локализованными-объектами, когда для это­го еоть достаточная информация, могут быть проведены границы аре­алов (зон) обслуживания конкретных учреждений. Желательно нано­сить на оетевые карты все без исключения населенные пункты,чтобы было видно, где и какие поселения не имеют той или иной услуги. Сетевые карты, содержащие информацию по ряду отраслей (комп­лексные аналитические), требуют специальных сложных значков,каж­дый из которых представляет собой миниатюрную табличку или диа­грамму (см., например, рис.14а и 146). Табличка на рис.14а ориен­тирована па показ типа или ранга имеющихся в данном ЦО учреждений ' и дает качественную характеристику СФО. Столбцы соответствуют от­раслям, а строки - рангу учреждений. Например, для медицинского обслуживания низший ранг могут составлять фальдшерско-акушерокио л медицинские пункты, средний - участковые, высший - многопро­фильные ■больницы; для просвещения соответственно: начальные, не-

"ТО.ШШР 11 Т7П.7ЛПГГ» ("1ПРТПГТТП mifn fTTT ТТл лчтлггг ттл~г,.~~ v,„.—т.-г.~т,т.-~ ~«fT

не во всех отраслях, чаще исследователю приходится конструировать ее, исходя из местных особенностей соотава отрасли.'Например, для торгового обслуживания в сельской местности Нечерноземья момно предложить такие ранги: I) смешанный сельмаг ("Товары повседнев­ного спроса")» 2) группа обычных магазинов (продовольственный, промтоварный и, может быть, хозяйственный); 3) группа магазинов во главе о несколькими спепдализнровашшш и/или. универмагом. При этом имеется о виду, что наличие учреждения высшего ранга подразумевает оказание уолуг, присущих более простым учреждениям.

Рис.I*.Варианты значков для показа центров обслуживания на комплекс­ных "аналитических картах

. диаграмма.на рис.146'отражает, во-первых, состав комплекоа уч- _v реждения, во-вторых, количество учреждений каждого вида или их ' суммарную мощность. Лучи здесь соответствуют отраслям, а состав­ ляющие их квадратики - количеству или мощности учреждений. Напри- j мер, один квадратик может представлять I, 5 или более библиотек I или же 5, 10, 100 тыс.единиц книжного фонда. ^: .

На мелкомасштабных картах, охватывающих обширную территорию, например крупную союзную республику, для показа сети может быть применен и точечный способ: каждая точка соответствует одному или нескольким учреждениям определенной отрасли. С помощью раз­ноцветных точек (или разной формы знаков, играющих роль точек) • можно показать учреждения различных типов или даже разных отрас­лей. Точки могут отражать не только, число учреждений, пр и какие-либо единицы их мощности (натуральные показатели, число работни­ков).
