18. Статические вах тр-ра в схеме с об; модуляция шири-ны базы.

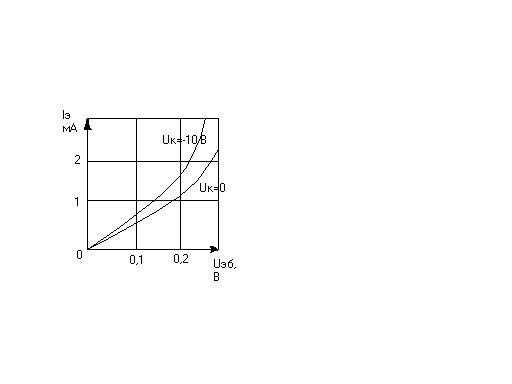

Тр-р в каждой схеме включения хар-ся 4 семействами статических хар-тик: 1) Iк=f(Uк) при Iвх=const–это выходные или колл-ые хар-ки; 2) Iвх=f(Uвх) при Uк=const– входные хар-ки; 3) Iк=f(Iвх) при Uк=const – хар прямой передачи по току; 4) Uвх= =f(Uвых) при Iвх=const – хар обратной связи по U. Значит I и U при построении хар-тик не учитываются, что позволяет унифи-цировать их для тр-ров p-n-p и n-p-n типов. Входные (эмм-ые) стат-ие хар-ки тр-ра в схеме с ОБ пред-ют собой зависимость Iэ=f(Uэб) при Uк=const. Входная хар-ка при Uк=0 подобна прямой ветви ВАХ диода. При подаче на p-n-p тр-р отриц-го колл-го напр-ия, вх-ая хар-ка смещается влево. Влияние Uк на положение вх-ой хар-ки свидетельствует о наличие в тр-ре внутр-ей обратной связи. При подаче или увел-ии по модулю Uк появл-ся или увел-ся Iкбо и умен-ся составляющая Iэрек из-за расширения К перехода и соответствующего этому, умен-ие ширины Б. Этот эффект расширения К перехода и умен-ия эфф-ой ширины Б при увеличении Uк наз-ся модуляцией ширины базы.

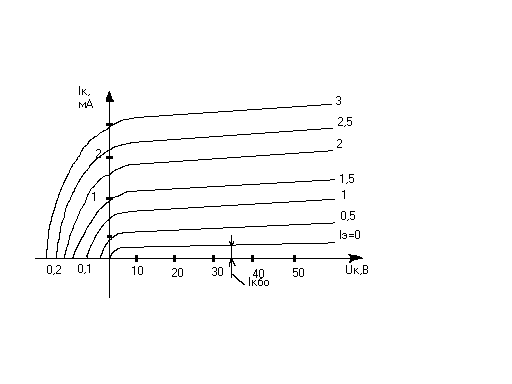

Выходные (колл-ые) хар-ки тр-ра в схеме с ОБ пред-ет собой зависимость Iк=f(Uк) при Iэ=const. Вых-ая хар-ка при Iэ=0 явл-ся обратной ветвью ВАХ диода. Увел-е Iэ ведет к сдвигу хар-ки вверх и влево. При обратносмещенном К переходе наблюд-ся незначительное увел-ие наклона хар-к при повышении Iэ. Это объясняется косвенным влиянием Uк на вел-ну Iкр, т.е.с увел-ем Uк умен-ся толщина Б и Iэрек, ═> Iкр несколько увел-ся, причем это увеличение тем больше, чем больше сам ток Iкр, т.е. чем больше Iэ. При относительно больших Iэ вых-ые хар-ки сближаются, т.к. при этом происходит относит-ое увел-ие Iэрек и Iэн, т.е. статич-ий коэф прямой передачи по току α умен-ся. Начальные участки вых-ых хар-ик снимаются при изменении полярности Uк.
19. Статические вах тр-ра в схеме с оэ.

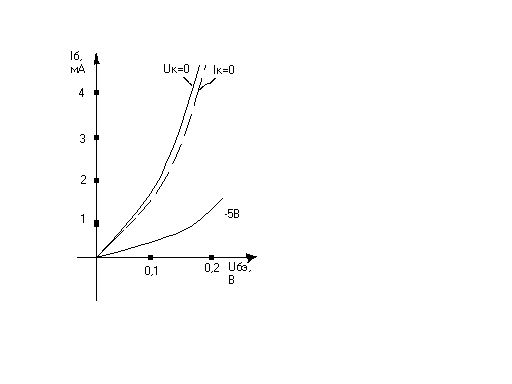

Вх-ые и вых-ые статич-ие хар-ки пред-ют собой зависимости: Iб=f(Uбэ) при Uк=const; Iк=f(Uк) при Iб=const и они имеют вид:

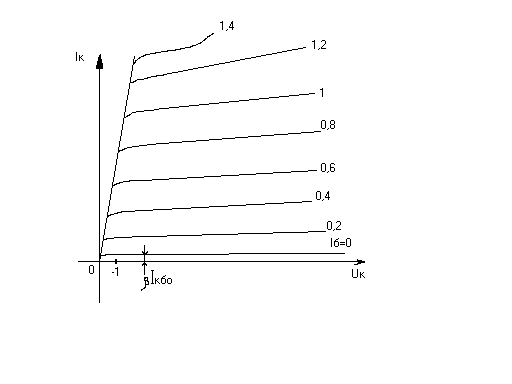

При Uк=0 нулевая вх-ая хар-ка пред-ет собой суммарную хар-ку Э и К переходов, соединенных ║ и подключенных к источнику питания в прямом направлении, т.е. Iб=Iэ+Iк. Отключение К не сущ-но влияет на вх-ую хар-ку, т.к. Iб в основном опр-ся rб, т.е. при Iк=0. При небольшом отриц-ом напр-нии на К Iк меняет свое направл на обычное и Iб становится разностным Iб=Iэ-Iк. В рез-те Iб резко умен-ся, а вх-ая хар-ка располагается значительно ниже нулевой. При дальнейшем увел-ии по модулю Uк вх-ая хар-ка незначительно смещается вправо и практически сливается с хар-ми, снятыми при дальнейшем увел-ии Uк. Вых-ые хар-ки – это зависимости Iк от Uк, при различных знач-ях iб=const. Нулевая вых-ая хар-ка, т.е. обратный ток К-Э проходит ч/з начало координат и в рабочей области, т.е. │Uк│≥1 В располагается на уровне βU∙Iкбо. При увел-ии Iб вых-ые статич-ие хар-ки сдвигаются вверх и по сравнению с общей Б имеют примерно в β раз больший наклон и более разковыраженное сближение при значительных Iб. Статич-ая ВАХ тр-ра с ОЭ и ОК примерно одинаковы.
