13.Туннельные диоды.
Т.д. - это п/п д-д, в принципе раб которых исп тунн эф преноса з-да ч/з потенц барьер р-n - перех.
Т.д. отлич-ся высокой конц носителей примесей (1019 атом/см3). Благодаря чему обедненный слой станов очень тонк это прив-т к появл тун эфф прох носит заряда ч/з р-n - перех.

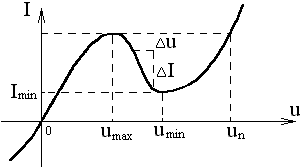

ВАХ:
Т .эфф действ-ет
от отриц напр до Umin,
ч/з тун д-д протекает дифф ток,
экспоненциально зависящий от прилон
напр. Наклон падающ участка ВАХ опр
вел-ну дифф отриц сопр тунн д-да:
Rд=dU/dI≈∆U/∆I
Другими параметрами явл-ся:
-ток пика ВАХ Imax
-Umax cоотв напр
-Imin ток падения хар-ки
-Umin соотв напр.
-отношение Кi = Imax /Imin
-Uп - мах напр допуст при работе т.д. в схеме гене-ра
-Сд - емк диода.
Ток в т.д. созд-ся осн носит, поэтому прибор обл высоким быстродействием и может раб на частотах до сотен ГГц.
Т.д. хар-ся малой потр мощн, массой и габарит, уст-ю к радиации, малым темп коэфф напр и тока.
Схема замещ и генератор на его основе:
14.Диоды Шоттки.
Кроме полупроводниковых переходов сущ-ет также переход “металл-полупроводник”, который обозн-ся как m-p и m-n, в завис-ти от типа п/п-ка.
Осн-ые матем-е соотн-я получил для них немецкий ученый Шоттки, поэтому они названы в его честь, а потенциальный барьер на переходе “металл-полупроводник” наз-ся барьером Шоттки.
Прямой ток в них создается основными носителями заряда. Накопление заряда в базе отсутствует, а барьерная емкость мала (доли пикофарад).
За счет этого, предельная частота работы составляет 10 ГГц. Их исп-ют в качестве быстродейств логарифм эл-ов. Д.Ш. имеют Uобр до 500В, Iпр до 10А,Uпр≈0,3В, что озн-ет из высокий КПД; технолог их пр-ва дешевая, однако коммутируемый ими ток невелик, а допустимое обратное напряжение ограничено.
15.Общие сведения от тр-рах.Маркировка.Уго.
Биполярным транзистором наз-ся трехэлектродный полупроводниковый прибор, имеющий 2 ЭДП (электронно-дырочных перехода) и предназначеный для усиления мощности.
В
завис-ти от чередования областей
различают p-n-p
и n-p-n.

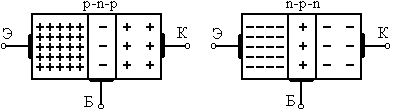

Их п/п структура и УГО:
Одну из крайних обл легируют п/п структуры сильнее чем другую. Ее исп для инжектирования носит заряда в средн обл и наз-ют эмиттером. Дру-гая крайн обл наз-ся коллектором, функц которого яв-ся сбор носит заряда, пошедших ч/з базовую обл. Пластина п/п явл основ конструкции и наз-ся базой. Переходы обр с базой наз-ся соотв эмиттерный(Э) и коллекторный(К). В обоих типах тр функц слоев и пр-осих действ аналог. Отличие их в том что измен тип носит заряда, приход в базу. В p-n-p –дырки, в n-p-n – эл-ны. Букв-цифр маркировка аналогична марк диода:
2)Буква Т - биполярные П - полевые
3)Цифра указ мощн и частотн св-ва :
Мал 1-низк част с fгр=3 МГц
мощн 2-средн част с fгр от 3 до 30 МГц
Рк<0,3Вт 3-выс част с fгр>30 МГц
Сред 1-низк част с fгр=3 МГц
мощн 2-средн част с fгр от 3 до 30 МГц
Рк=0,3-1,5Вт 3-выс част с fгр>30 МГц
Больш 1-низк част с fгр=3 МГц
мощн 2-средн част с fгр от 3 до 30 МГц
Рк>1,5Вт 3-выс част с fгр>30 МГц
