40. Триггер Шмитта на основе оу.
Триггером Шмитта на основе ОУ называется компаратор с гистерезисом передаточной характеристики. Это устройство также называют «пороговым».

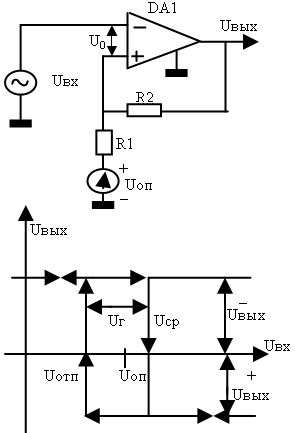

Триггер Шмитта на ОУ реализуется при охвате его ПОС-ю по неинвертирующему входу. Его схема и передаточная характеристика имеют вид:
Переключение триггера Шмитта в состояние UВЫХ- происходит при увеличении UВХ до напряжения (порога срабатывания) UСР, а в состояние UВЫХ+ при уменьшении UВХ до напряжения (порога отпускания) UОТП. Учитывая, что U0 = 0 в моменты переключений, найдем UСР и UОТП :
откуда ширина зоны гистерезиса (на рис.в – UГ):
Если UОП =0, то напряжение
т.е. ширина зоны гистерезиса не изменилась, а UСР и UОТП имеют разный знак. Т.о., передаточная характеристика в этом случае имеет вид:
Такая схема является основной для построения генераторов импульсов на ОУ. Важнейшими параметрами ОУ, работающего в импульсном режиме, является их быстродействие, которое оценивается задержкой срабатывания и временем нарастания выходного импульса напряжения.
41. Симметричный мультивибратор на основе оу.
Мультивибратором называется генератор периодической последовательности импульсов напряжения прямоугольной формы и имеющих 2 неустойчивых состояния. Мультивибраторы, как правило, используются в качестве задающего генератора, выходные импульсы которого несут какую-либо информацию. Информацией может служить частота импульсов или их период, длительность импульсов или их скважность, моменты формирования фронта или среза импульса.
Симметричным мультивибратором (СМВ) называется мультивибратор, генерирующий импульсы, длительность tИ равна длительности пауз tП . Основой СМВ на ОУ служит компаратор с ПОС и нулевым UОП .

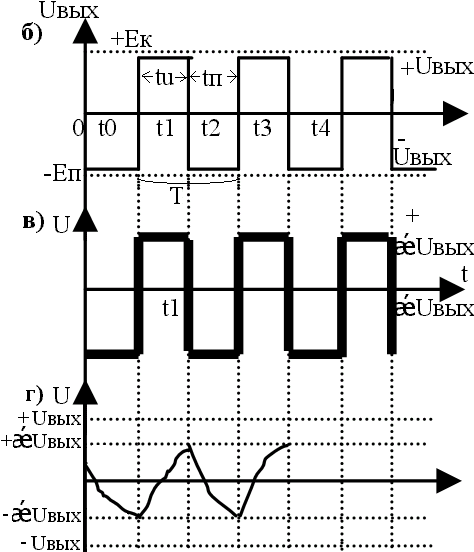

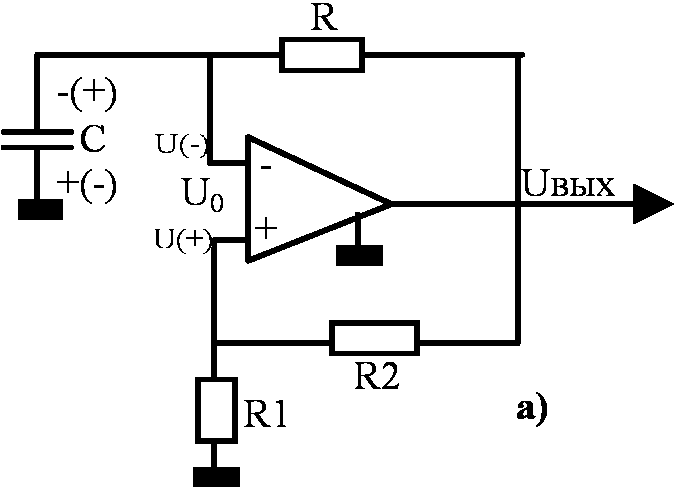

Схема СМВ и диаграммы его работы имеют вид:
Автоколебательный режим работы создается за счет подключения к инвертирующему входу ОУ времязадающей цепи, состоящей из резистора R и конденсатора C.
Принцип
действия СМВ: пусть в момент времени t0
UC –
UR1
= U0 > 0, тогда UВЫХ
= - UВЫХ-. На
резисторе R1 напряжение:
Отрицательное
напряжение на выходе ОУ обуславливает
экспоненциальный заряд конденсатора
С через резистор Rс
полярностью, указанной на рис. а без
скобок. В момент времени t1
напряжение на конденсаторе С UС
достигает величины UR1
и напряжение U0 меняет
полярность. Это обуславливает
скачкообразное изменение полярности
на выходе ОУ на положительную: UВЫХ
= + UВЫХ+. UR1
также меняет свою полярность:
.
В этом случае U0 <
0, а выходное напряжение поддерживается
положительным.
С
момента времени t1
конденсатор С перезаряжается через R
от уровня
на положительное напряжение под
действием напряжения UВЫХ+.
В момент времени t2 UC достигает UR1. При малейшем превышении UС над UR1 напряжение U0 становится положительным, что вызывает смену полярности напряжения на выходе ОУ на отрицательную.
Далее процессы повторяются
Частота импульсов СМВ:
(1)
Процесс
перезаряда конденсатора С через резистор
R под действием источника
напряжения в интервале [ t1;
t2 ] описывается
уравнением:
(2) , где
- постоянная времени перезаряда
конденсатора С.
(3). Подставляем значения напряжений в
формулу (2):
(4). Учтем, что в момент времени t2:
,
найдем длительность импульса tИ
= t2 – t1:
,
откуда:
(5), а частота импульсов:
(6). Для большинства ОУ UВЫХ-
= UВЫХ+,
тогда:
(7),
(8). Регулирование частоты СМВ может
осуществляться изменением сопротивления
резистора R или изменением
величины
.
