Компоненты системной архитектуры
Системная архитектура (ИТ-архитектура, архитектура ИС предприятия) — определяет совокупность технологических и технических решений для обеспечения информационной поддержки работы банка в соответствии с правилами и концепциями, определенными бизнес-архитектурой
Системная архитектура состоит из трех взаимосвязанных компонентов — прикладной архитектуры, архитектуры данных и технической архитектуры (см. рис. 3). Системная архитектура в системе стандартов данного предприятия определяет правила формирования своих компонентов и обеспечения взаимодействия между ними.
Компоненты системной архитектуры
Прикладная архитектура включает в себя:
- прикладные системы (приложения), обеспечивающие исполнение бизнес- функций и бизнес-процессов;
- интерфейсы взаимодействия прикладных систем между собой и с внешними системами и источниками или потребителями данных;
- средства и методы разработки и сопровождения приложений.
Архитектура данных включает в себя:
- автоматизированные базы данных, обеспечивающие накопление, хранение и обработку данных, определяемых бизнес-архитектурой;
- применяемые для этого системы управления базами данных или хранилищами данных;
- правила и средства санкционирования доступа к данным.
Техническая архитектура состоит из сетевой архитектуры и архитектуры платформ.
Сетевая архитектура включает в себя:
- локальные и территориальные вычислительные сети, включая физические собственные и арендованные каналы связи и каналообразующую аппаратуру;
- используемые в сетях коммуникационные протоколы, сервисы и системы адресации;
- аварийные планы по обеспечению бесперебойной работы сетей в условиях чрезвычайных обстоятельств.
Архитектура платформ включает в себя:
- аппаратные средства вычислительной техники - серверы, рабочие станции, накопители и другое компьютерное оборудование;
- операционные и управляющие системы, утилиты и офисные программные системы;
- аварийные планы по обеспечению бесперебойной работы аппаратуры (главным образом - серверов) и баз данных в условиях чрезвычайных обстоятельств.
Отдельно следует остановиться на одном принципиальном вопросе: кто осуществляет разработку системной архитектуры — системный архитектор или разработчик программного обеспечения, технолог. Правильным является решение, когда ответственность за разработку системной архитектуры закрепляется за ИТ-подразделениями, осуществляющими проектирование, разработку, тестирование, сопровождение (включая вывод из эксплуатации) программно-технических систем и комплексов. Документация по системной архитектуре является частью обязательной проектной и эксплуатационной документации. Этот подход позволяет создать службу системного архитектора небольшой численности.
Взаимосвязи системной архитектуры и бизнес-архитектуры
Архитектура предприятия полностью описывается следующими сущностями (см. рис. 4):
- Миссия и стратегия банка, стратегические цели и задачи.
- Продукты и бизнес-процессы.
- Документы.
- Организационная структура.
- Приложения.
- Данные.
- Оборудование.
- Планы мероприятий и проектов по переходу из текущего состояния в планируемое.

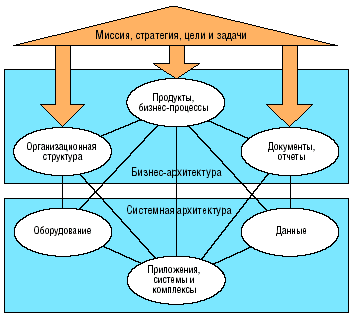

Рис. 4. Взаимосвязь сущностей верхнего уровня архитектуры предприятия
На рис. 4 приведены только сущности верхнего уровня. Каждая из сущностей распадается на совокупность более детальных сущностей. Так, только сущность «Продукты» распадается в конечном счете на более чем десять таблиц, включая продуктовые группы, тарифные планы, целевые сегменты клиентов и т. д.
Очевидно, что между всеми этими сущностями имеются сильные взаимосвязи. К примеру, реализация какого-либо продукта сопровождается определенными документами, поддерживается со стороны информационного обеспечения определенными приложениями и модулями, которые используют определенные базы данных. В процессе реализации этого продукта задействованы различные сотрудники и подразделения.
