4. Конструкции воздухораспределителей.
Возд-ли: решетки,плафоны,перфорированные панели и ВВ, вихревые,сопловые,щелевые воз-ли.
1
.ВПЭПш
– воздухораспределитель панельный
эжекционный штампованный. Состоит из
воздухораспределительной панели – 1,
короба-2, отверстий -3. Панель
цельноштампованная из стали 1мм, лицевая
часть гладкая. Уст-ся на высоте 1-2м от
пола. m=0,6; n=0,4.
Скорость быстро гасится. (Подача
приточного воздуха непосредственно в
раб зону) Для напольной раздачи в-ха.
Для обществ.зданий прим-ся ВР для
вытесняющей вент-ии.Представляет собой
короб с перфарир.пов-тью (с разл.формой
попер.сеч). Такой ВР можно поставить на
пол, разместить на стене, подвесить над
обсуживаемой зоне.Обеспечивает заполнение
раб.зоны чистым приточным в-хом, вытесняя
при этом выдел.вредности.
2
.

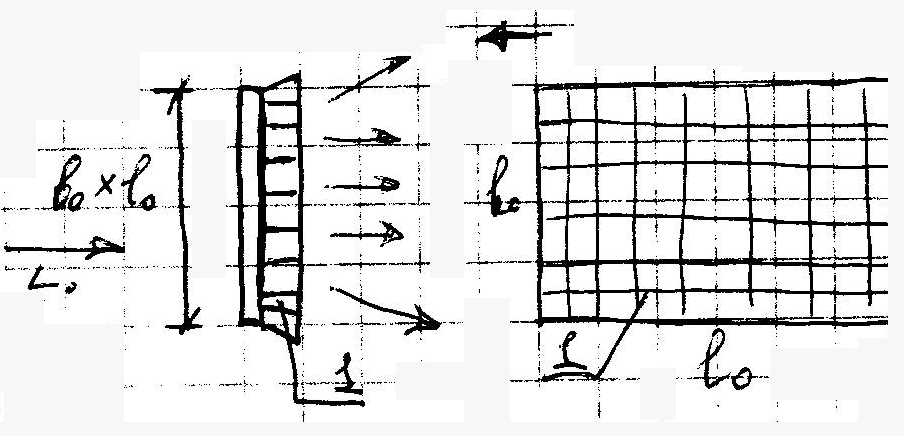

Решетки вентиляционные Р,РР и др. –
предназначены для подачи в-ха
горизонтальными и наклонными компактными
и неполными веерные струями в помещениях
общественных и производственных зданиях.
1- направляющие лопатки, положение которых может изменяться создавая струю от компактной до неполной веерной. m=2…6,3; n=1,9…5,1;ξ=1,3…2,4. Меньшие значения соответствуют неполной веерной, большие – компактной.
3
.
ВР приколонный регулируемый веерного
типа НРВ – для подачи в-ха в производственные
помещения наклонными струями с высоты
3-6м. Подвод в-ха может осуществляться
сверху или снизу. 1- корпус ВР круглого
сечения; 2- решетки для выпуска в-ха.
Могут быть с 2 или 4 выпусками. m=2;
n=1,6;ξ=3. ВР размещается у
колон производственных зданий. Если
колона находится у стены - с двумя
выпусками, в центре – 4, или 2 с двумя.
4
.ПРМ-потолочный
плафон регулируемый многодифузорный
- m=0,7, n=0,6;ξ=1,3.
Подача приточного в-ха вертикально
сверху в рабочую зону.
5.ВДШп воздухораспределитель 2-х струйный шестидифузорный(аналог ПРМ) - m=1,4, n=1,05;ξ=1,3. Применяются в
помещениях (чаще всего в общ.зданиях), имеющих подшивной потолок для подачи в-ха коническими и неполными веерными струями.
6
.
ВПК воздухораспределитель перфорированный
круглый - m=0,5, n=1;ξ=1,8.
Предназначены для подачи в-ха в помещения
с выделением пыли
Схемы подачи воздуха в помещение
Непосредственно в рабочую зону
Рекомендуется для подачи в помещение со значительными избытками теплоты. Наиболее экономичная из всех, т.к. сокращает требуемый воздухообмен.
Приточная струя д. выходить из
воздухораспределителя с небольшой скоростью (до 1 м\с), чтобы затухание струи происходило в рабочей зоне.
Наклонными струями в направлении рабочей зоны
Воздухораспределители устанавливаются на высоте 4м. Часто применяют все возможные вентиляционные решетки .

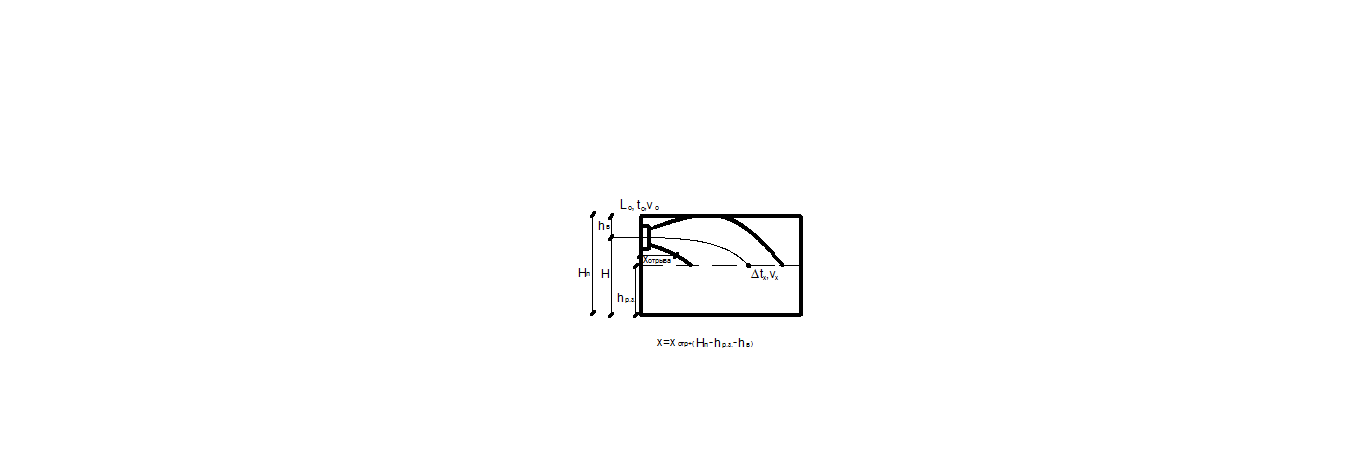

Подача приточного воздуха настилающимися струями
Применяется для помещений общественных зданий, где малая высота в помещении. Струя может отрываться от плоскости потока и опускаться в рабочую зону. Обычно отрывается охлажденная струя.
Хотр
определяется по эмпирическим формуламв
зависимости от характеристики струи.
Если Хотр˃ln
, то струя опускается вдоль вертикальных
ограждений и входит в рабочую зону
обратным потоком.
Подача приточного вохдуха вертикально сверху вних в направлении рабочей зоны сосредоточенной струей
Применяется дляподачи воздуха в общественные помещения и некоторые производственные здания. Для этой схемы применяются все возможные воздухораспределители.
П
одача
приточного воздуха вертикально сверху
вниз рассредоточенной струей
Применяется для производственных помещений с выделением пыли. Применяются перфорированные воздухораспределители.
Подача приточного воздуха горизонтальными сосредоточенными струями в верхнюю зону
Горизонтальная сосредоточенная струя прменяется для производственных зданий, когда требуется подать большие расходы воздуха с большой скоростью, рабочая зона омывается обратным потоком струи. Для осуществления этой схемы применяются сопловые воздухораспределители.
