1. Групповые резервуарные установки.

Для снабжения СУГ многоэтажных жилых домов, коммунальных, с/х и промышл. предприятий применяют групп. резервуарные установки, состоящие из 2 и более резервуаров. В них используются подземные и надземные ёмкости. Для жилых домов используются установки с подземными резервуарами общим объёмом до 50м3. В комплект установки входят: горизонт. цилиндр. резервуары, трубопроводы обвязки резервуаров и не менее 2 арматурных головок (имеют запорн. арматуру, регулиру. давл.,ПЗК и ПСК, манометры, устанавливаемые до и после регулятора).Арматура заключена в метал. кожухи. Размещаются резервуарные установки на свободных от застройки площадях с удобными подъездами для автоцистерн и ограждающ. заборами из несгораемых материалов. Минимальное. расстояние от резервуаров до зданий устанавливается в зависимости от геометрического объёма резервуаров и степени огнестойкости здании и составляет от 8 до 25 м. Над резервуарами не должны проходить воздушные линии электр., телефонных и радиосетей. В установках обычно применяются резервуары объемом 5, реже 10 м3.Они покрываются усиленной или весьма усиленной изоляцией и устанавливаются на фундаменты на глубине не менее 0,6м от поверхности земли до верха резервуара. Расстояние между отдельными резервуарами принимается с учётом обеспечения теплопритока из грунта и удобства вскрытия рез-ров для осмотра или ремонта, но не менее 1м. Все резервуары групп. установки компануются в секции по 2 в каждой. При 2-х резервуарах секцию представляет 1 резервуар. При 3,5 и др. нечётном числе одну из секций также представл. 1 резервуар. На каждую секцию устанавл. 1 надземная армат. головка, размещенная на фланце горловины резервуара в защитном кожухе. Трубопроводы жидкой фазы резервуарных секций объединены между собой, а паровыми присоединены к общему коллектору с возможностью отключения любой из секций для ремонта

.

1-подземный резервуар, 2-трубопровод жидк. фазы, 3.-трубопровод паровой фазы, 4-заглушка, 5-защитный корпус армат. головки, 6-трубопровод к потребителю, 7-вентиль. Давление газа в резервуаре контролируется манометром. При недопустимом повышении этого давления часть газа стравливается в атмосферу. Пары СУГ из резервуара выходят через оконный вентиль, проходят через ПЗК и через регулятор давления поступают в коллектор и далее в расходный газопровод. Трубопровод паровой фазы СУГ от подземных установок до потребит. Прокладывается подземно по нормам прокладки природн. газа: отключ. устр-ва в колодцах глубиной не более 0,6м или на пов-ти земли под метал. кожухами. Монтаж резервуарных установок осущ. по типовым проектам, разработанным в полном объёме.

2. Насосные подстанции на теплосетях

а) Насосные подстанции на подающем трубопроводе теплосети.

Повысительные подстанции на подающем трубопроводе – для создания установкой необходимого напора при повышающемся рельефе местности.

Положение линии 1 – без насоса; положение линии 2 – включена насосная подстанция и автоматизация абонентских вводов; сопротивление сети уменьшается, т.к. насос является отрицательным сопротивлением. Если абоненты не автоматизированы, то с включением насосной подстанции изменяется расход сети, Rуд увеличится.

б) Дросселирующая подстанция на обратном трубопроводе теплосети.

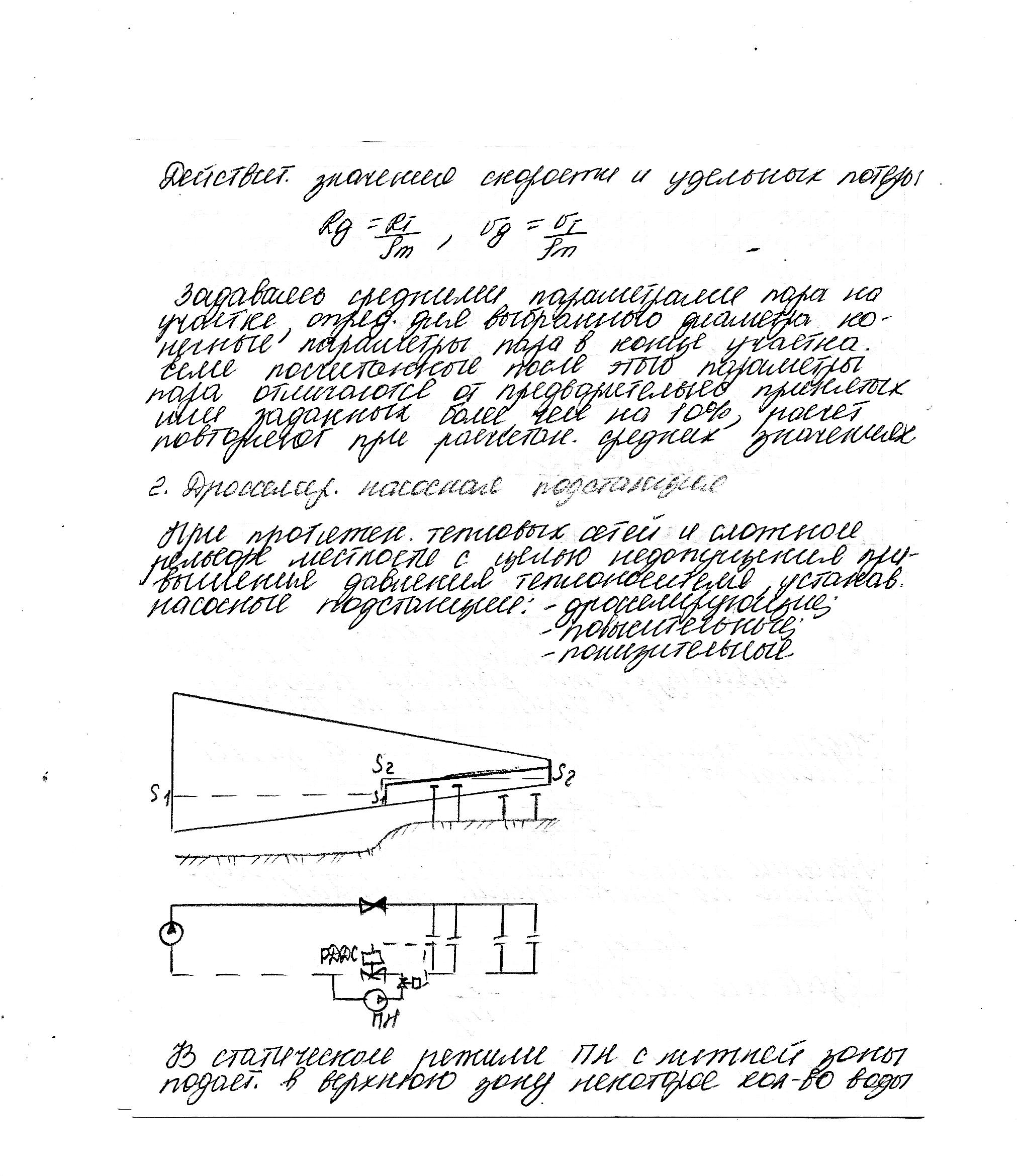

При протяжённости тепловых сетей и сложном рельефе местности, с целью недопущения превышения давления теплоносителя, устанавливаются насосные подстанции: дросселирующие, повысительные, понизительные.

В статическом режиме повысительный насос (ПН) с нижней зоны подаёт в верхнюю зону некоторое количество воды для создания другой подпиточной зоны S2. С этой целью устанавливают ПН, который работает на подачу воды в верхнюю зону. РДДС в динамическом режиме поддерживает на конечном участке сети в обратном трубопроводе напор выше здания для устойчивой работы отопительной установки. Вода, проходя через РДДС дросселируется до расчётного напора по пьезометрическому графику. В месте устройства трубопровода устанавливается обратный или мембранный клапан, чтобы в статическом режиме не ушла вода.

в) Насосные подстанции на обратном трубопроводе теплосети.

- дросселирующие – когда происходит создание разных статических зон

- понизительные подстанции – при понижении рельефа местности
