4.Полное, статическое и динамическое давление. Измерение давления в воздуховодах систем вентиляции
1 Полное, статическое и динамическое давление
При движении воздуха по воздуховоду в любом поперечном сечении различают 3 вида давления:
Статическое,
Динамическое,
Полное.
Статическое
давление определяет потенциальную
энергию 1 м3 воздуха в
рассматриваемом сечении. Оно равно
давлению на стенки воздуховода.
.
Динамическое давление – кинематическая энергия потока, отнесенная к 1 м3 воздуха.
– плотность воздуха,
-
скорость воздуха, м/с.
Полное давление равно сумме статического и динамического давления.
Принято
пользоваться значением избыточного
давления, принимая за условный ноль
атмосферное давление на уровне системы.
В нагнетательных воздуховодах полное
и статическое избыточное давление
всегда «+», т.е. давление >
.
Во всасывающих воздуховодах полное и
статическое избыточное давление «-».
2 Измерение давления в воздуховодах систем вентиляции
Для нагнетательного воздуховода:
статическое давление – трубку статического давления к бачку микроманометра;
полное давление – трубку полного давления к бачку микроманометра;
динамическое давление – трубку полного давления к бачку, а статического – к капилляру микроманометра.
Для всасывающего воздуховода:
статическое давление – трубку статического давления к капилляру манометра;
полное давление – трубку полного давления к капилляру микроманометра;
динамическое давление – трубку полного давления к бачку, а статического – к капилляру микроманометра.
Схемы измерения давления в воздуховодах.
5. Мокрая очистка вентиляционных выбросов от пыли
Мокрые с использованием жидкости.
В пылеуловителях мокрого типа процесс сепарации заканчивается при контакте твердых частиц с водой. Контакт происходит на смоченных стенках, перегородках, на каплях или свободной поверхности воды.
Смачивание поверхностей, предназначенных для осаждения твердых частиц, является известным средством повышения эффективности пылеуловителей и фильтров.
«+»:1)небольшая стоимость;
2)простота использования (т.е. ёмкость, труб-д подвода воды и форсунка);
3)более высокая эффективность улавливания по сравнению с сухими;
4)использование в качестве абсорбентов для охлаждения и увлажнения газов;
5)в качестве теплообменников;
6)в качестве огнепреградителя;
«-»:1)загрязнение воды;
2)возможность забивания газоходов и оборудования мокрой пылью;
3)потери жидкости;
4)необходимость коррозионной защиты при наличии агрессивной среды;
5)нужно устанавливать в помещении.
В зависимости от поверхности контакта и способа действия мокрые пылеуловители подразделяются на:
-полые газопромыватели;
-насадочные скрубберы;
-газопромыватели с подвижной насадкой;
-аппараты ударно-инерционного действия;
-мокрые аппараты центробежного действия;
-газопромыватель типа Скруббера Вентури.
Мокрые пылеуловители подразделяются на:
-инерционные
-фильтрационные
-электрические

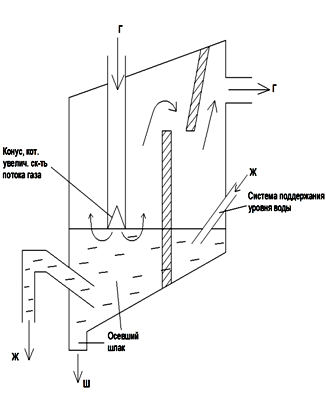

К инерционным пылеуловителям относят Скрубберы, циклоны с водяной пленкой, аппараты ударного действия.
Фильтрационные мокрые аппараты включают различные пенные пылеуловители с подачей воздуха под утопленную в воде решетку. В мокрых электрофильтрах вода подается в виде пленки на электроды.
По затратам энергии мокрые пылеуловители делят на:
-низконапорные (гидравлическое сопротивление до 1500Па);
-средненапорные(1500-3000Па);
-высоконапорные(более 3000Па).
Низконапорные: Скрубберы, барбартеры, форсуночные и тарельчатые пылеуловители.
Средненапорные: ударно-инерционные газопромыватели (ротоклоны).
Высоконапорные: Скрубберы Вентури.
Основным узлом мокрых пылеуловителей является разбрызгивающее
устройство, т.к. от распыла воды зависит очистка. Тонкий распыл туман.
Форсунки м. разделить на 3 типа:
-механические(центробежные);
-пневматические(работают под давлением воды);
-электрические.
Недостаток форсунок в том, что они зарастают.
В мокрых пылеуловителях нельзя очищать от веществ, которые растворяются в воде или которые дают коррозию.
Полые газопромыватели: газы пропускают через завесу промывочной жидкости.
Частицы пыли захватываются каплями промывочной жидкости и осаждаются в промывателе, а очищенные газы удаляются из аппарата. Наибольшее распространение получил полый форсуночный скруббер. Широко применяется для очистки газов от крупных частиц пыли и для охлаждения газов.
Р
ис.
противоточный полый форсуночный скруббер
ПФС бывают с поперечным подводом жидкости, прямоточным и противоточным.
0,6-1,2 м/с – противоточные.
До 14-16 форсунок устанавливается в одном или нескольких сечениях, факел распыла м.б. направлен вертикально сверху или под некоторым углом.
При расположении форсунок в несколько ярусов возможна комбинированная установка распылителей: часть факелов по ходу газов, часть – в противоположном направлении.
Промывная камера.
1 - форсунки
2 –перфорированные
перегородки
3 – брызгоуловитель
Осадочные газопромыватели.
Осадочные – колонны, которые наполнены различными насадками.
П
ротивоточный.
Степень очистки 90-95%. Применяется при
улавливании пыли, хорошо смачив.
Н – насадка, которая обеспечивает лучшее соприкосновение пылевых с водяными частицами.
В качестве насадок используются кольца, сёдла, бёрла, кольца с различными перегородками, кольца Рошита, сёдла инталокс.
Эти колонны (осадочные) целесообразно применять только при улавливании хорошо смачиваемой пыли, особенно, когда процессы улавливания пыли сопровождаются охлаждением или абсорбцией.
Разновидности:
а
)
с поперечным орошением.
1 – форсунка
2 – опорные решетки
3 – оросительные устройства
4 – шламосборник
5 - насадки
1-2 л воды ня 1 м3 для противоточного скруббера
0,5 л на 1 м3для поперечного.
Гидр.сопр. – 160…400 Па/м.
Эффективность связана с уменьшением кол-ва промываемой жидкости на 40% в сравнении с противоточным осадочным скруббером.
Эффективность достигает 90% для частиц размером 2 мкм.
В качестве насадки – кольца Рошита.
б) с подвижным слоем
1 – опорная тарелка с отверстиями
2 – насадки
3 – оросительное устройство
4 – брызгоуловитель
Эффективность очистки 90-95 %
Скорость газов – 5-6 м/с
Ширина щели тарелки 4-6 мм
Очищенный газ с большим содержанием пыли.
Тарельчатые.
Взаимодействие запыленного потока осуществляется с водой на тарелке.
Эффективность 95-98%. Улавливается пыль более 2 мкм
а)газопромыватель с переливной тарелкой б)с провальной тарелкой
Разновидности тарелок:
Размер щели 4-5 мм, l=6-8 мм.
Примен-ся при расходе 5-8 м3/сек
Наблюд. образование слоя пены (h=80-100 мм) из-за высоких скоростей.
в)с ударно отражательной тарелкой
Газопромыватели ударноинерционные.
Наблюд. удар газовозд. смеси с жидкотсью.
Особенности: нет движ. частиц в аппарате
Наблюд. только внутр. циркул. жидкости.
П
ВМ
1 – входной патрубок
2 – корпус
3 – верхняя перегородка
4 – нижняя перегородка
5 – сливной патрубок
6 – устр-во поддержания уровня воды
7 – каплеуловитель
8 - вентилятор
Расход газа приним. от 2 до 8 м3 в час
Аппарат скруббер Дойля
Интенсивное выделение пыли и шлака.
Широко примен. за рубежом.
35…50 м/с – ск-ть газ.потока.
г
идравл.
сопротивление = =500…4000 Па
Уд.расход ж-ти – 0,13 л/м3
95% - эф-ть очистки
Нет необх-ти в каплеуловительныхустр-вах.
Исп-ся для улавливания частиц более 1 мкм.
Скруббер Вентури — устройство для очистки газов от примесей. Скрубберы Вентури являются скоростными газопромывателями. Скорость подачи пылегазовой смеси порядка 60-150 м/с и возможна очистка пыли мелкодисперсной фракции (менее 0,1 мкм) с КПД до 99,9 %.
Скруббер Вентури состоит из трёх секций: сужающейся секции, небольшой горловины, и расширяющейся секции. Входящий поток газа поступает в сужающуюся секцию, и по мере того, как площадь поперечного сечения потока уменьшается, скорость газа увеличивается. В то же время, сбоку по патрубкам в сужающуюся секцию поступает жидкость. Поскольку газ вынужден двигаться с очень большими скоростями в небольшой горловине, то здесь наблюдается большая турбулентность потока газа. Эта турбулентность разбивает поток жидкости на очень большое количество очень мелких капель. Пыль, содержащаяся в газе, оседает на поверхности этих капель. Покидая горловину, газ, перемешанный с облаком мелких капель жидкости, переходит в расширяющуюся секцию, где скорость газа уменьшается, турбулентность снижается и капли собираются в более крупные. На выходе из скруббера капли жидкости с адсорбированными на них частицами отделяются от потока газа.
Скрубберы Вентури могут быть использованы как для очистки газа от мелких частиц, так и для очистки от загрязнений в виде инородных газов. Однако они наиболее эффективны для очистки газа от частиц, чем для очистки от инородных газов.
Существует 3 модификации скруббера Вентури.
Круглый тип.
Диафрагменный
тип.
с подвижным дисковым шибером.
Билет №15
