1

Скважина

Горная выработка цилиндрической формы глубиной более 5 м и диаметром более 75 мм, пройденная в горной породе или полезном ископаемом механическими или немеханическими способами бурения.

Скважины по их назначению в зависимости от стадий геологоразведочных работ и освоения месторождений подразделяются на следующие категории и группы (внутри категорий):

Метрологические

Опорные:

oпервая группа;

oвторая группа.

Параметрические

Структурные

Поисковые

Разведочные

Тестовые

Эксплуатационные:

oоценочные;

oнаблюдательные.

Специальные:

oдля сбора промысловых вод;

o для ликвидации открытых фонтанов нефти и газа;

oдля водоснабжения и т. д.

Воснове выделения категорий скважин преобладает признак, определяющий общую задачу, выполняемую на той или иной стадии геологоразведочных работ или разработки месторождения. Исключением является категория специальных скважин, необходимость бурения которых может возникнуть на любой стадии.

Подразделение скважин на группы подчинено главным образом функциональному назначению отдельных скважин, в совокупности обеспечивающих решение общей задачи.

Впрактике используются классификации по другим признакам:

по последовательности ввода скважин в бурение — на независимые, зависимые и опережающие;

по достигнутым результатам — на выполнившие или не выполнившие свое назначение, продуктивные (разной дебитности), непродуктивные и практически «сухие» и т. д.

Скважина метрологическая —скважина, в которой осуществляется метрологический контроль скважинной геофизической аппаратуры.

Скважина опорная —предназначена для изучения геологического строения, гидрогеологических и геохимических особенностей крупных геоструктурных элементов, для определения общих закономерностей распространения комплексов отложений, благоприятных для нефтегазообразования и нефтегазонакопления, с целью количественной оценки нефтегазоносности и выбора наиболее перспективных направлений поисковых работ.

Бурение С. о. является составной частью комплекса региональных исследований. Они закладываются в благоприятных структурных условиях и бурятся до фундамента, а в областях его глубокого залегания — до технически доступных глубин. В этих скважинах

vk.com/club152685050 | vk.com/id446425943

проводят комплекс геолого-геофизических исследований, предусмотренный «Инструкцией по проводке опорных скважин и камеральной обработка материалов опорного бурения».

В зависимости от геологической изученности региона и сложности решаемых задач С. о. подразделяются на две группы:

1.Скважины, которые закладывают в не исследованных глубоким бурением районах с целью изучения всего разреза осадочного чехла, а также установления возраста и вещественного состава фундамента.

2.Скважины, закладываемые с целью уточнения геологического строения, перспектив нефтегазоносности района и повышения эффективности геологоразведочных работ при изучении нижней части разреза осадочного чехла,

ранее не вскрытой бурением.

Скважина параметрическая — бурится для изучения геологического строения и сравнительной оценки перспектив нефтегазоносности возможных зон нефтегазонакопления и для получения геолого-геофизической характеристики разреза отложений, уточняющей результаты и повышающей достоверность сейсмических и др. геофизических работ.

На основе комплексного анализа результатов параметрического бурения и материалов геолого-геофизических исследований выявляют первоочередные районы для проведения поисковых работ.

С. п. имеют особое значение при решении региональных и поисковых задач в сложных геологических условиях (большие мощности и глубины, литофациальная неоднородность, тектоническая нарушенность разреза и т. д.), как в пределах крупных структурнофациальных зон, так и на локальных участках, где данные геофизических работ являются недостаточно достоверными или интерпретируются неоднозначно.

Задачи, комплекс исследований в скважинах, вопросы организации работ, проектносметная документация на строительство, научную обработку и обобщение материалов регламентируются «Инструкцией по проводке и научной обработке материалов параметрических скважин».

Скважина структурная —предназначена в основном для выявления и подготовки к поисково-разведочному бурению перспективных площадей, характеризующихся наличием локальных структур и ловушек, где решение геолого-поисковых задач геофизическими методами затруднительно, малоэффективно или экономически нецелесообразно.

При изучении структур и ловушек с целью их детального картирования С. с. бурят до маркирующих горизонтов (как правило, на глубину до 2000 м).

В сложных геологических условиях бурение С. с. осуществляется чаще всего в комплексе с геофизическими методами; бурение дополняет их с целью уточнения деталей строения площади: прослеживание нарушений, выявление перерывов в разрезе, установление возраста слагающих его пород, получение данных о физических параметрах пород, привязка верхних опорных горизонтов, расшифровка др. структурно-параметрических особенностей.

Отдельные С. с., вскрывающие в процессе подготовки площадей верхние перспективные или нефтегазоносные комплексы, выполняют структурно-поисковые задачи по оценке нефтегазоносности разреза.

На глубинах больше 2000 м, а также в условиях несоответствия структурных планов картирование структур с помощью бурения С. с. является неэффективным. Скважина поисковая —предназначена для поисков новых месторождений на

перспективных площадях, подготовленных детальными работами к поисковому бурению, и для поисков новых залежей в пределах ранее открытых или разрабатываемых месторождений.

vk.com/club152685050 | vk.com/id446425943

К этой категории относятся скважины, бурение которых начато до получения первого промышленного притока: из данного горизонта на новой перспективной площади; из аналогичного горизонта, расположенного в обособленном тектоническом блоке структуры с доказанной промышленной нефтегазоносностыо; из нового горизонта в пределах известного месторождения. Бурением С. п. решаются задачи, предусмотренные для одноименной стадии работ геологоразведочного процесса.

Скважина разведочная —предназначается для изучения месторождений и залежей с целью подготовки разведанных запасов нефти и газа по категории С1 и получения исходных данных для составления проекта (технологической схемы) разработки.

С. р. бурят на площадях с установленной промышленной нефтегазоносностыо, а также на месторождениях, введенных в эксплуатацию. Задачи, выполняемые каждой скважиной, определяются стадийностью геологоразведочных работ и степенью разведанности изучаемого месторождения или залежи.

При анализе результатов и методики разведочных работ среди С. р. принято выделять продуктивные и непродуктивные, законтурные и внутриконтурные, оконтуривающие, оценочные и др. группы скважин по назначению, положению на площади, продуктивности и др. признакам.

Скважина тестовая —скважина, в которой выполняется наиболее полный комплекс исследовательских работ, по результатам которых формируется тестовый массив.

С. т. выбирается таким образом, чтобы наиболее представительно характеризовать исследуемую территорию.

Скважина эксплуатационная — предназначена для разработки и эксплуатации месторождений и залежей нефти и газа.

Вэту категорию входят скважины:

1.оценочные — уточнение границ обособленных продуктивных полей и оценка выработанности отдельных участков для уточнения рациональной разработки залежей;

2.собственно эксплуатационные (добывающие) — извлечение (добыча) нефти и газа, включая сопутствующие компоненты;

3.нагнетательные — воздействие на эксплуатационный объект путем закачки воды, газа, воздуха или др. агентов;

4.наблюдательные (контрольные, пьезометрические) — контроль за разработкой путем систематического наблюдения за изменением пластового давления, продвижением водонефтяного, газоводяного и газонефтяного контактов в процессе эксплуатации залежи.

Скважина специальная —предназначена для вспомогательных работ, выполнение которых обеспечивает нормальную технологию геологоразведочного процесса и разработки нефтяных и газовых месторождений (сброс промысловых вод, ликвидация открытых фонтанов нефти и газа, водоснабжение основного производства, подземное хранение газа и др.).

2

Скважина поисковая —предназначена для поисков новых месторождений на перспективных площадях, подготовленных детальными работами к поисковому бурению, и для поисков новых залежей в пределах ранее открытых или разрабатываемых месторождений.

К этой категории относятся скважины, бурение которых начато до получения первого промышленного притока: из данного горизонта на новой перспективной площади; из аналогичного горизонта, расположенного в обособленном тектоническом блоке структуры с доказанной промышленной нефтегазоносностыо; из нового горизонта в

vk.com/club152685050 | vk.com/id446425943

пределах известного месторождения. Бурением С. п. решаются задачи, предусмотренные для одноименной стадии работ геологоразведочного процесса.

3

Скважина разведочная —предназначается для изучения месторождений и залежей с целью подготовки разведанных запасов нефти и газа по категории С1 и получения исходных данных для составления проекта (технологической схемы) разработки.

С. р. бурят на площадях с установленной промышленной нефтегазоносностыо, а также на месторождениях, введенных в эксплуатацию. Задачи, выполняемые каждой скважиной, определяются стадийностью геологоразведочных работ и степенью разведанности изучаемого месторождения или залежи.

При анализе результатов и методики разведочных работ среди С. р. принято выделять продуктивные и непродуктивные, законтурные и внутриконтурные, оконтуривающие, оценочные и др. группы скважин по назначению, положению на площади, продуктивности и др. признакам.

4

Скважина эксплуатационная — предназначена для разработки и эксплуатации месторождений и залежей нефти и газа.

Вэту категорию входят скважины:

1.оценочные — уточнение границ обособленных продуктивных полей и оценка выработанности отдельных участков для уточнения рациональной разработки залежей;

2.собственно эксплуатационные (добывающие) — извлечение (добыча) нефти и газа, включая сопутствующие компоненты;

3.нагнетательные — воздействие на эксплуатационный объект путем закачки воды, газа, воздуха или др. агентов;

4.наблюдательные (контрольные, пьезометрические) — контроль за разработкой путем систематического наблюдения за изменением пластового давления,

продвижением водонефтяного, газоводяного и газонефтяного контактов в процессе эксплуатации залежи.

5

2.2. ГЕОЛОГИЧЕСКОЕ ОБОСНОВАНИЕ МЕСТА ЗАЛОЖЕНИЯ И ПРОЕКТИРОВАНИЕ СКВАЖИНЫ КАК ИНЖЕНЕРНОГО СООРУЖЕНИЯ

Для геологического обоснования места заложения скважины привлекают все имеющиеся у геологов материалы по интересующей площади: результаты поверхностных геологических и геофизических исследований данной площади, геологические карты и профили аналогичных площадей, результаты картировочного бурения и сведения о так называемых опорных скважинах, данные о грунтовых и артезианских водах, сведения о поверхностных нефтегазопроявлениях, общие сведения о строении осадочного чехла Земли и др. Как разведочные, так и эксплуатационные первые скважины закладывают в предполагаемых наивысших точках обнаруженной благоприятной структуры, чтобы наверняка вскрыть углеводородную зону газонефтяной ловушки. По полученным из первых скважин сведениям выбирают местоположение последующих скважин, перед которыми ставится более широкая задача - определить размеры залежи, положение ВНК и ГНК, эффективную мощность продуктивных пластов, изменение по простиранию их пористости и проницаемости, уточнить структурную карту месторождения (карту изогипс), получить данные для определения термодинамических параметров продуктивных пластов и построения карт изобар и изотерм, а в конечном итоге - подсчитать или уточнить промышленные запасы месторождения УВ и обосновать или уточнить систему его разработки (построить карту разработки).

При этом скважины могут быть заложены как в пределах залежи УВ, так и за ее пределами (за пределами ВНК).

vk.com/club152685050 | vk.com/id446425943

крутящий момент и ударные импульсы определенной частоты и силы. При создании колебаний породоразрушающего инструмента породе передается дополнительная удельная энергия, а процесс разрушения породы сопровождается образованием более крупных частиц, что приводит к уменьшению энергоемкости процесса. Изменяя частоту и силу ударов, статическое усилие подачи и окружную скорость, можно в широком диапазоне менять характер воздействия резцов на породу. Для создания ударных импульсов могут быть использованы устройства, работающие в инфразвуковом (<20 Гц), звуковом (20–20 000 Гц) и ультразвуковом (>20 000 Гц) диапазонах частот.

Ударные нагрузки возникают при бурении шарошечными долотами (бурение дроблением и скалыванием). Генераторами инфразвуковых колебаний в настоящее время являются гидроударные и пневмоударные машины. Звуковые и ультразвуковые колебания инструмента создаются магнитострикторами и орбитальными осцилляторами, а также высокочастотными гидроударными машинами.

Бездолотные способы разрушения горных пород связаны с использованием энергии взрыва (взрывное бурение), кавитационной эрозии (имплозионное бурение), энергии удара стальных шариков о породу (шароструйное бурение), энергии струи жидкости (гидромониторное и гидроэрозионное бурение).

При взрывном бурении компоненты, образующие взрывчатую смесь, в капсулах доставляются на забой, где при ударе происходит их смешение. Они могут подаваться на забой и раздельно по трубопроводам; там они смешиваются и взрываются.

При электрогидравлическом бурении электрический разряд в жидкости образует кавитационные полости, при заполнении которых происходит гидравлический удар, или проходит непосредственно через породу благодаря заполнению скважины диэлектрической жидкостью.

При имплозионном бурении в скважину подают герметически закрытые капсулы, из которых предварительно удален воздух. В момент разбивания капсул о забой происходит интенсивное смыкание вакуумной полости. Жидкость, окружающая вакуумную полость, под воздействием гидростатического давления приобретает большую скорость, и порода разрушается под действием импульсов высоких давлений.

Гидромониторное и гидроэрозионное бурение. Энергия высоконапорных струй жидкости может использоваться для разрушения породы в комбинации с резцовыми или шарошечными долотами или самостоятельно. Добавление в рабочую жидкость абразивных частиц повышает эффективность разрушения породы при тех же давлениях. При соответствующей конструкции гидромониторных насадок можно получить эффект кавитации струи промывочной жидкости непосредственно на забое скважины.

Создан инструмент для гидравлического бурения гидрогеологических скважин в мягких породах. При диаметре труб 250–300 мм подается 58–80 м3/ч жидкости под давлением 1–3 МПа. Жидкость с большой скоростью истекает из сопел конусной головки и размывает грунт. Лабораторные опыты, проводившиеся со струями при давлении 70–100 МПа, показали способность воды разрушать и твердые горные породы. Эффективно также разрушение пород прерывистой импульсной струей, выбрасываемой из сопла отдельными порциями при давлениях 300–500 МПа.

При эрозионном гидромониторном бурении порода разрушается струей жидкости, вытекающей из гидромониторных насадок при перепаде давления около 35 МПа со скоростью не менее 200 м/с и содержащей абразивный материал (кварцевый песок, стальную дробь) в концентрации 5–15 % по объему.

vk.com/club152685050 | vk.com/id446425943

При термическом разрушении пород их нагрев осуществляется путем передачи им непосредственно тепловой энергии (прямой нагрев) или электромагнитной и лучевой энергии (косвенный нагрев).

Методы с прямым нагревом породы: огнеструйный (воздействие на породу тепла сгорающего топлива и усилия газового потока); плазменный (передача воздействия тепла от плазмы, возникающей при прохождении электрического тока через газы); плазменно-огнеструйный (передача тепла от плазмы, возникающей при прохождении электрического тока через пары топлива); электродуговой (передача тепла от электрической дуги); электронагревательный (нагрев за счет тепла, образующегося при преобразовании в снаряде электрической энергии в тепловую); атомный (использование тепла, выделяемого в атомных реакторах); циклический (воздействие тепла и холода).

Методы с косвенным нагревом породы: электротермический (разрушение породы в результате диэлектрического нагревания с использованием токов низкой, высокой и сверхвысокой частоты); электроиндукционный (нагрев с помощью высокочастотных магнитных полей); лазерный (нагрев и разрушение породы за счет передачи ей лучевой энергии); электронно-лучевой (путем воздействия на породу потоков электронов).

Огнеструйное бурение – способ разрушения пород путем их нагрева посредством сжигания химического топлива (керосин, спирт, бензин, мазут, соляровое масло, природный газ) в среде окислителя (кислород, воздух, азотная кислота) в реактивной горелке. При этом на породу действует газовая струя, выходящая из сопла горелки со сверхзвуковой скоростью.

Термическое бурение применяется в промышленных масштабах при открытых работах. В качестве горючего используют керосин или соляровое масло, окислителем служит кислород. Горелка охлаждается водой. Ручные термобуры позволяют бурить шпуры глубиной до 1,5–2 м, а с помощью станков для термического бурения можно бурить скважины глубиной 8–50 м и диаметром 160–250 мм.

Плазменное бурение представляет собой нагрев пород с помощью плазменных генераторов. При этом получается очень высокая концентрация энергии на единицу объема породы. Плазма возникает в плазменных генераторах (плазмотронах) при прохождении электрического тока через газы (воздух, кислород, водород, аргон, гелий, неон, водяной пар, метан, пропан). При бурении используются температуры нагрева 2000–2500 °С.

При термодинамическом бурении в газовый поток добавляется твердая фаза (например кварцевый песок) через специальную насадку на срезе сопла Лаваля, что приводит к интенсификации теплообмена газового потока и породы.

Электродуговое бурение основано на локальном нагревании породы электрической дугой постоянного и переменного тока промышленной частоты за счет выделения тепла дуги и передачи его породе, а также за счет тепла, выделяющегося при прохождении тока через локальные участки породы. Электрическая дуга создает температуру от 5500 до 16 700 °С и при достаточной энергонапряженности способна расплавить любую породу.

При термодетонационном бурении горение топлива происходит с большими скоростями и сопровождается образованием детонационных волн. При этом давление фронта волны достигает очень высоких значений. Регулируя частоту импульсов, можно изменять соотношение между механической и тепловой энергией, затрачиваемой на разрушение пород. Импульсное воздействие факела на породу приводит к возникновению в ней знакопеременных нагрузок и к увеличению теплоотдачи от факела к забою.

vk.com/club152685050 | vk.com/id446425943

При электронагревательном бурении тепловая энергия преобразуется из электрической в буровом снаряде или в теплоносителе, которым может быть как твердое (например буровой инструмент), так и жидкое тело (например, расплавленные породы и минералы). Разрушение породы в основном происходит за счет ее плавления.

Атомное бурение является разновидностью нагревательного способа бурения. Используется тепло, выделяемое атомным реактором.

Циклическое бурение предусматривает периодичность воздействия на забой горячих и холодных агентов.

Бурение с помощью лучевой энергии – способ разрушения породы с помощью оптических квантовых генераторов (лазеров), которые излучают электромагнитные волны определенной длины с очень слабо расходящимся пучком, что дает возможность не только термически разрушать породы, но даже расплавлять или испарять их. Электронно-лучевой способ разрушения пород основан на ускорении движения электронов между катодом и анодом при напряжениях от 5 до 150 кВ. Электроны, эмиссированные с катода, фокусируются на забое при помощи смещающего напряжения, а также электростатических и электромагнитных линз.

При термомеханическом способе бурения тепловая энергия используется для снижения сопротивляемости пород последующему механическому разрушению. Это качественно новый процесс, характеризующийся большей эффективностью показателей термического и механического способов разрушения породы в отдельности. Введенная в породу тепловая энергия распространяется в очень тонком слое, что обусловливает малые значения энергоемкости процесса разрушения, который носит объемный характер. Разрушение пород при термомеханическом бурении облегчается за счет различных величин коэффициента теплового расширения составных частей минералов, неравномерного их нагрева, давления пара в водосодержащих породах, разности температур на забое и в массиве. Релаксация термических напряжений, даже в течение небольшого времени (с момента окончания термического воздействия до приложения механической нагрузки – более 1–2 с), приводит к существенному снижению или прекращению эффекта.

Наиболее часто в практике ГРР применяется механическое вращательное бурение.

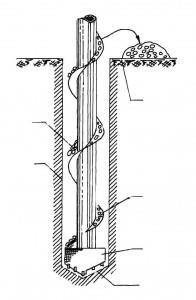

Механическое вращательное бурение разделяется на собственно вращательное (роторное, станки

сподвижным вращателем) бурение, при котором бурение ведется главным образом сплошным забоем, и вращательное колонковое, при котором порода забоя разрушается по кольцу пустотелым цилиндром – коронкой, внутри которой остается неразрушенный столбик или колонка породы (керн); вот почему этот вид бурения называется колонковым.

Вращательное бурение делится на бурение с двигателем на поверхности, от которого вращение буровому инструменту (наконечнику) передается штангами – бурильными трубами, и на бурение

сзабойными двигателями, когда последние опускаются на трубах, непосредственно за породоразрушающим инструментом. Забойными двигателями могут быть: турбобур, электробур, гидровибратор и пр.
