3.8.5. Скруббер Вентури

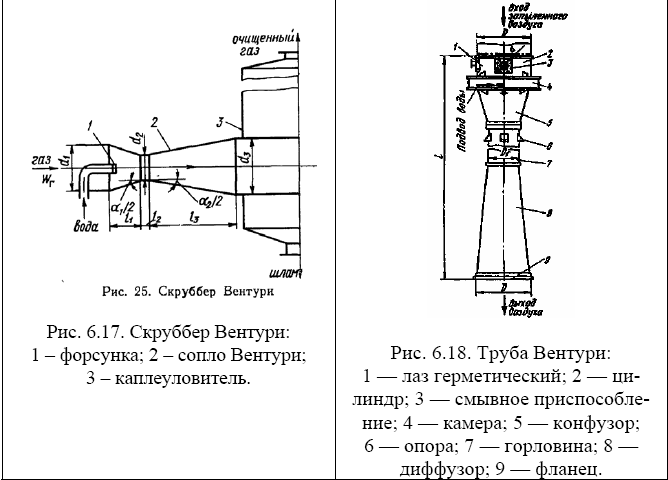

Скруббер Вентури является наиболее распространенным аппаратом этого класса. Его выполняют в виде трубы, имеющей плавное сужение на входе (конфузор) и плавное расширение на выходе (диффузор). Наиболее узкая часть трубы Вентури называется горловиной. В конфузор на некотором расстоянии от горловины с помощью форсунок подводится жидкость. Запыленный поток с большой скоростью проходит через горловину и входит в диффузор. В процессе истечения газа через горловину происходит тесный контакт между газом и жидкостью. Процесс очистки газа в аппарате можно рассматривать как фильтрование газа через объемный фильтр, состоящий из мельчайших капелек; образующихся при дроблении жидкости.

При очистке горячего влажного газа повышению эффективности процесса способствует охлаждение газа ниже точки росы и выделение сконденсированной влаги. При движении газа через диффузорный участок трубы скорость потока снижается, в результате происходит агрегация мелких капель. Для их улавливания за трубой Вентури обычно устанавливают циклоны или другие аппараты подобного типа. |

По конструкции разные типы турбулентных промывателей отличаются конфигурацией поперечного сечения трубы-распылителя (круглое, прямоугольное), местом подачи орошающей жидкости (в конфузор или горловину) и конструкцией каплеуловителя.

Эффективность улавливания пыли в скрубберах Вентури увеличивается с ростом скорости газов в горловине и плотности орошения. Оптимальное соотношение между скоростью газов в горловине трубы и плотностью орошения определяют для каждого вида пыли, оно зависит от ее дисперсного состава. Так, при улавливании частиц пыли, размеры которых меньше 0,1 мкм, большое значение приобретает продолжительность контакта запыленных газов с поверхностью диспергированной жидкости. В этом случае повышение эффективности может быть достигнута при снижении скорости газов до 50 м/с и увеличении плотности орошения до 3,5 л/м³ газа.

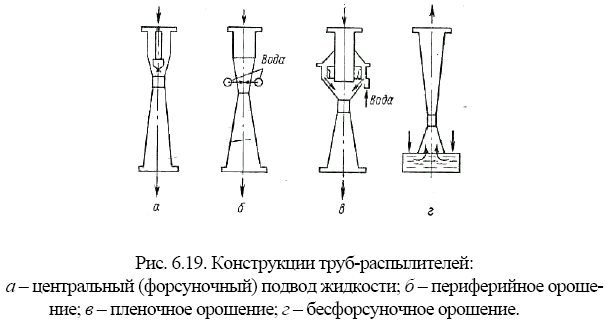

В зависимости от способа подвода орошающей жидкости можно различать основные типы аппаратов с центральным подводом жидкости в конфузор, с периферийным орошением (в конфузоре или в горловине), с пленочным орошением, с бесфорсуночным и форсуночным орошением.
