4.2.Составление проекта разбивочных работ по материалам генерального плана

4.2.1. Геодезические работы при нулевом цикле строительства

Расчет границ котлована.

При проектировании котлована (используем проект здания или сооружения на плане масштаба 1:500 с проектируемыми основными осями) для установки подземных частей здания на топографический план масштаба 16500 наносят план здания, проектируемого. Контур, ограничено габаритными осями, является нижней границей склона котлована. Для определения верхней границы склона по проекту строительства выбирают отметку H0 дна котлована и уклон его склона, i0:

– наименьшее расстояние угла сооружения;

- заданая глубина котлована.

Точки	Оси	, м	, м		, м			Исходные данные
А/1	1-1 А-А	121,8	121,9 121,8	0,009 0	6,49 6,41	121,86 121,8	121,86 121,8	116,8 0,78 11м
Б/1	1-1 Б-Б	121,8	121,8 121,7	0 -0,009	6,41 6,34	121,8 121,74	121,8 121,74
Б/2	2-2 Б-Б	122,5	122,5 122,8	0 0,027	7,3 7,57	122,5 122,7	112,49 112,7
А/2	2-2 А-А	122,5	122,5 122,8	0 0,027	7,3 7,57	122,5 122,7	112,49 112,7

Последовательность расчета границ котлована:

Таблица 4.1

По топографическим планом масштабом 1:500 с запроектированной зданием, вычисляют отметки H1 земли точек пересечения основных осей и отметки H2 точек отделенных от пересечения осей на расстоянии l.

Полученные H1 и H2 записывают в колонки 3 и 4, аналогичные вычисления делают для всех углов здания в направлении продольных и поперечных осей.

По формуле - вычисляют наклоны поверхности земли и записывают в 5 столбец.

Вычисляют горизонтальные расстояния d от точек пересечения осей до будущей границы котлована (точки нулевых работ).

Отметку H точки O нулевых работ можно вычислить дважды:

де

Результаты вычисления d записывают в 6 колонку, а результаты вычисления H в 7, 8 колонки. Округления возможны разногласия 0,02 м.

С помощью полученных результатов на плане откладывают отрезки , , , , , , , и получают точки на границе котлована. Соответствующие точки соединяют и получают контур котлована.

Определение объемов земляных работ для разбивки котлована.

Для вычисления объемов земляных работ контур котлована разбивают на элементарные фигуры.

Котлован разделен на 10 фигур: треугольники 1 и 2; трапеции 3, 4, 5, 6; четырехугольники 7, 8, 9, 10. На схему котлована выписываем все ( , , , , , , , ).

Для углов здания вычисляют рабочие отметки:

Площадь треугольника S=0,5ab (а и b- катеты). Вместо высоти берём средние значения из робочих отметок по граням:

Объём треугольной призмы равен:

Аналогично определяем фигуры 2:

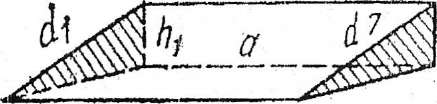

Объеми фигур 3 и 4 определяют как объеми треугольных призм расположенных возле откосов поперечных сторон котлована.

Поскольку площади оснований у реального тела отличаются, то примем их середнее значение:

Объем:

Для фигуры 4:

Для фигур 5 и 6 объеми вычисляют как объемы усеченных параллелепипедов, что опираются на поперечные сечения котлована

Площадь:

Висота:

Объем определяют по формуле:

Для фигуры 6:

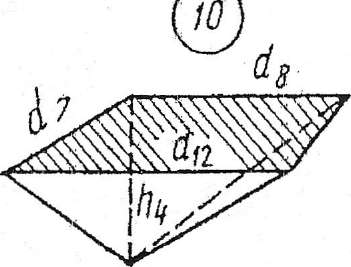

Объем фигур 7, 8, 9, 10 определяют как объемы ччетырехугольных пирамид, размещенных в углах котлована

Площадь трапеции определяют за формулой:

Объем:

Аналогично ррассчитываются объёмы фигур 7, 8, 9:

Подсчитывают общий объём земляных работ. Все рассчеты выполняют в специальной ведомости. Таблица 4.2

Ведомость рачета объёмов земляных работ.

Номер фигуры	Название тела	Формула для расчета	Объём тела, V
1.	Призма		1928,56
2.			2015,83
3.			546,56
4.			542,87
5.	Усеченный паралелепипед		396,88
6.			541,5
7.	Пирамида		69,88
8.			66,67
9.			108,19
10.			97,94
			6314,93

Выполнена разбивка котлована, расчет его границ и определение объемов земляных работ – 6314,93 .Схема границ котлована и расчета объемов земляных работ по котловану на рис.4.2 и 4.3
