4.2.Составление проекта разбивочных работ по материалам генерального плана

4.2.1. Геодезические работы при нулевом цикле строительства

Целью геодезического обеспечения проекта котлована для установления подземных частей здания или сооружения является верный расчет проектных величин для определения верхней граници склона, а также определения объемов земляных работ, с использованием расчетных проектных величин.

Исходные данные:

Таблица 4.1

i0	,м	,м
0,7	8	3	119,8

Расчёт ганиц котлована:

При проектировании котлована ( используем проект здания или сооружения на плане масштаба 1:500 с запроектированными основными осями) для установления подземных частей здания на топографический план масштаба 16500 наносят план здания, которое проектируется. Контур, который ограниченно габаритными осями, является нижним пределом склона котлована. Для определения верхнего предела склона по проекту строительства выбирают отметку H₀ дна котлована и уклон его склона, i₀:

–самая маленькая отметка угла здания;

- заданная глубина котлована.

Последовательность расчета пределов котлована:

1. За топографическим планом масштабом 1:500 с запроектированным зданием, вычисляют отметки H₁ земли точек пересечения основных осей и отметки H₂ точек отделенных от пересечения осей на расстоянии l

Получены H₁ и H₂ записывают в колонки 3 и 4, аналогичные вычисления делают для всех углов здания в направлении продольных и поперечных осей.

Расчет границ котлована

Таблица 4.2

Точки	Оси	, м	, м		, м			Примечания
А/1	1-1 А-А	115,36	115,36 115,56	-0,075 -0,05	4,9 5,1	115,59 115,71	115,61 115,74	112,42 0,7
Б/1	1-1 Б-Б	115,42	116,28 115,95	0,108 -0,07	5,5 5,2	116,01 115,78	116,0 115,8
Б/2	2-2 Б-Б	116,38	116,84 116,5	0,058 0,015	6,7 6,2	116,77 116,47	116,78 116,45
А/2	2-2 А-А	115,61	115,37 115,87	-0,03 0,03	4,7 5,1	115,47 115,76	115,48 115,74

2) По формуле – вычисляют наклоны поверхности земли и записуют в 5 столбиков.

3) Вычисляют горизонтальные расстояния d от точек пересечения осей до будущей границы котлована (точки нулевых работ).

Отметку Н точки О нулевых работ можна посчитать дважды:

де

Результаты вычислений d записуют в колонку 6,а результаты вычислений Н в 7,8 колонки. Из-за округлений возможно разбежности 0,02 м.

С помощью полученных результатов на плане откладают отрезки , , , , , , , и получают точки на границе котлована. Соответствующие точки соединяют и получают контур котлована.

2.Определение оъемов земляных работ для розбивки котлована.

Для вычисления объемов земляных работ контур котлована разбивают на элементарные фигуры.

Котлован разделён на 10 фигур: треугольники 1 и 2 ; трапеции 3,4,5,6;четырехугольники 7,8,9,10. На схему котлована выписуют все d ( , , , , , , , ).

Для углов здания вычисляют рабочие отметки:

H₁ – отметка земли в точке пересечения осей. Полученные значения h и размеры здания «а» и «в» выписывают на схему.

По плану вычисляют внешние основы трапеции в углах котлована и выписывают полученные значения d₉, d₁₀, d₁₁, d₁₂ на схему.

Расчет объемов земляных работ не нуждается в высокой точности, из-за этого все фигуры, полученные при разбивке котлована, с некоторой погрешностью принимают за тела «правильной» формы (параллелепипеды, призмы, пирамиды и усеченные пирамиды), а их объемы вычисляют по извесным из геометрии формулам.

Объемы фигур 1 и 2- объемы треугольных призм размещенных в основе

котлована.

Площадь треугольника S=0,5ab(а и b- катети).Вместо высоты берём средние значения из робочих отметок по граням.

Объем треугольной призмы:

Аналогично вычисляем фигуры 2:

Объемы фигур 3 и 4 вычисляют как объемы треугольных призм размещенных около видкосив поперечных сторон котлована.

Поскольку площади основ у реального тела отличаются, то примем их среднее значение:

Объем:

Для фигуры 4:

Для фигур 5 и 6 объемы вычисляют как объемы усеченных параллелепипедов, которые опираются на поперечные сечения котлована

Площадь:

Высота является средним значением:

Объем определяют по формуле:

Для фігури 6:

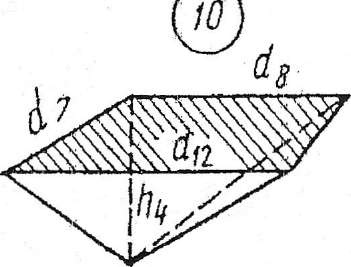

Объем фигур 7, 8, 9, 10 определяют как объемы четырехугольных пирамид, размещенных в углах котлована

Площадь трапеции вычисляют по формуле:

Объем равняется произведению площади основы на треть высоты:

Аналогично вычисляют объемы фигур 7, 8, 9:

Подсчитывают общий объем земляных работ. Все расчёты выполняют в специальной відомосте.

Ведомость расчета объёмов земляных работ

Таблица 4.3

Номер фигури	Назва тела	Формула	Объём тела, V
1.	Призма		1207,5
2.			1211,5
3.			334,15
4.			303,017
5.	Усеченийпаралелепипед		168,405
6.			201,988
7.	Пираміда		29,199
8.			28,05
9.			37,534
10.			39,896
			3561,239

Вывод : За топографическим планом масштабом 1:500 с запроектированным зданием, вычислили отметки земли точек пересечения основных осей и отметки точек отделенных от пересечения осей.Также были вычислены наклоны поверхности земли и горизонтальные расстояния от точек пересечения осей до будущей границы котлована.Далее разбили контур котлована на 10 элементарных фигур и определили объемы земляных работ для розбивки котлована.
