2.1 Расчёт количества бригад пто
Количество групп в бригаде устанавливается так, что бы продолжительность обработки состава соответствовало в приведенном технологическом графике.
Общая продолжительность обработки состава поезда в парке прибытия определяется по формуле:
Количество групп в бригаде устанавливается так, что бы продолжительность обработки состава соответствовало в приведенном технологическом графике.
Общая продолжительность обработки состава поезда в парке прибытия определяется по формуле:
Где,
– среднее время обработки группой
осмотрщиков одного вагона
(0,7-1,1 мин.);
Kгр – число групп осмотрщиков в бригаде ПТО (1-4);
-
время
на обработку поезда(17 мин.)
m – число вагонов в составе.
Число бригад одновременно работающих в парке, определяется по формуле:
Где,
– расчетный интервал прибытия поездов
в парке прибытия.
Для определения расчетного интервала прибытия транзитных поездов с переработкой необходимо воспользоваться ленточным графиком
Где, – расчетный интервал прибытия поездов в парке прибытия.
Для определения расчетного интервала прибытия транзитных поездов с переработкой необходимо воспользоваться ленточным графиком
Где:
–
самый минимальный интервал времени в
данном промежутке времени;
–
средний интервал времени. Для определении
интервала строим таблицу 3.5.
Таблица 3.5
№ п/п |
Значения интервалов в разряде |
Число интервалов |
Среднее значение интервала в разряде Ii, мин |
Частота Рi |
IiРi |
1 |
0-5 |
23 |
2,5 |
0,21 |
0,525 |
2 |
6-10 |
31 |
8 |
0,28 |
2,24 |
3 |
11-15 |
17 |
13 |
0,158 |
2,054 |
4 |
16-20 |
18 |
18 |
0,168 |
3,024 |
5 |
21-30 |
12 |
25,5 |
0,112 |
2,856 |
6 |
31-40 |
2 |
35,5 |
0,0186 |
0,6603 |
7 |
41-60 |
4 |
45,5 |
0,0373 |
1,6971 |
Итого |
|
107 |
|
1 |
13,0 56 |
|
|
|
|
|
|
Следовательно принимаем значения равными: =8; =13,056
Тогда
:
Вывод: В парке прибытия одновременно работают 2 бригады работников ПТО, в каждой из которых по 3 группы

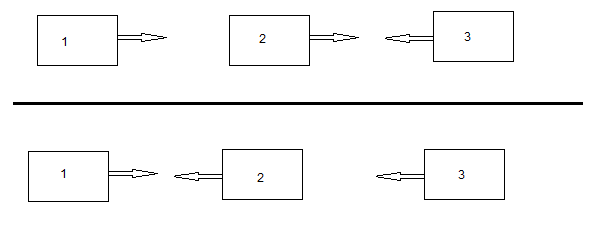

Рисунок 3.5
