Условия проведения работы

На рис. 1 представлена лабораторная установка, которая содержит: 1— блок управления вентилятором; 2 — вентилятор; 3 — психрометр; 4 — корпус установки; 5 —таблицу вариантов заданий; 6 — барометр-анероид; 7 — крыльчатый анемометр; 8 — датчик термоанемометра; 9 — термоанемометр; 10 — тарировочный график крыльчатого анемометра; 11— справочные таблицы.

Лабораторная установка является моделью рабочей зоны, где имеется возможность изменять скорость движения воздуха посредством различных оборотов двигателя вентилятора. Остальные параметры микроклимата принимаются по значениям фактических условий в помещении лаборатории.

Рисунок 1 - Схема лабораторной установки

Для экспериментального исследования метеорологических характеристик при проведении лабораторной работы применяется комплекс приборов, измеряющих температуру, относительную влажность, подвижность воздуха и атмосферное давление.

Параметры метеорологических условий измеряются на высоте 1,5 м от пола помещения.

При выполнении лабораторной работы температуру воздуха внутри помещения измеряют с помощью сухого (спиртового) термометра, а снаружи — с помощью спиртового термометра. Относительную влажность воздуха определяют с помощью психрометра Августа, принцип действия которого основан на разности показании двух расположенных рядом термометров, резервуар одного из них обернут увлажненной тканью. При испарении влаги с поверхности резервуара «влажного» термометра отдается тепло, поэтому его показания оказываются ниже показаний «сухого». Эта разница тем больше, чем ниже относительная влажность, приближенную величину которой находят из психрометрической таблицы, представленной на шкале психрометра лабораторной установки. Точное значение относительной влажности воздуха с учетом барометрического давления определяют расчетным путем:

(1)

где:

f_мс, f_мв — максимальная влажность воздуха при температуре «сухого» и «влажного» термометра 11 соответственно, г/м³;

t_с, t_в — показания соответственно «сухого» и «влажного» термометров психрометра, °С;

Р — барометрическое давление, мм рт. ст.;

А — психрометрический коэффициент, А=470

Скорость движения воздуха в производственных помещениях измеряют анемометрами и термоанемометрами. Крыльчатые анемометры позволяют проводить измерения в пределах от 0,3 до 3,0 м/с, чашечные — от 1,0 до 30 м/с.

В лабораторной работе используют чашечный или крыльчатый анемометры. Приборы имеют крыльчатку, вращающуюся под действием движущегося воздуха.

Определение относительной влажности воздуха

Для измерения влажности воздуха служат стационарные психрометры (рис. 2), аспирационные психрометры (рис. 3), гигрометры и гигрографы, регистрирующие на ленте изменения относительной влажности во времени.

Рисунок 2 Рисунок 3

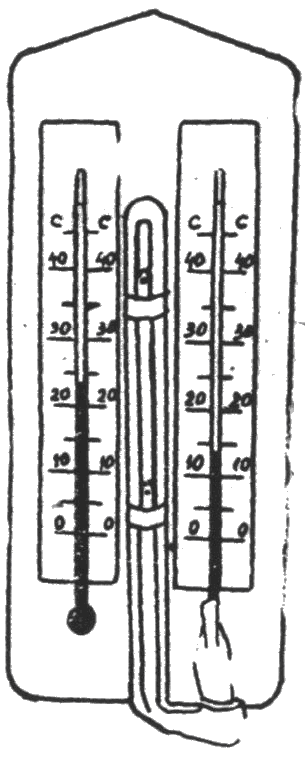

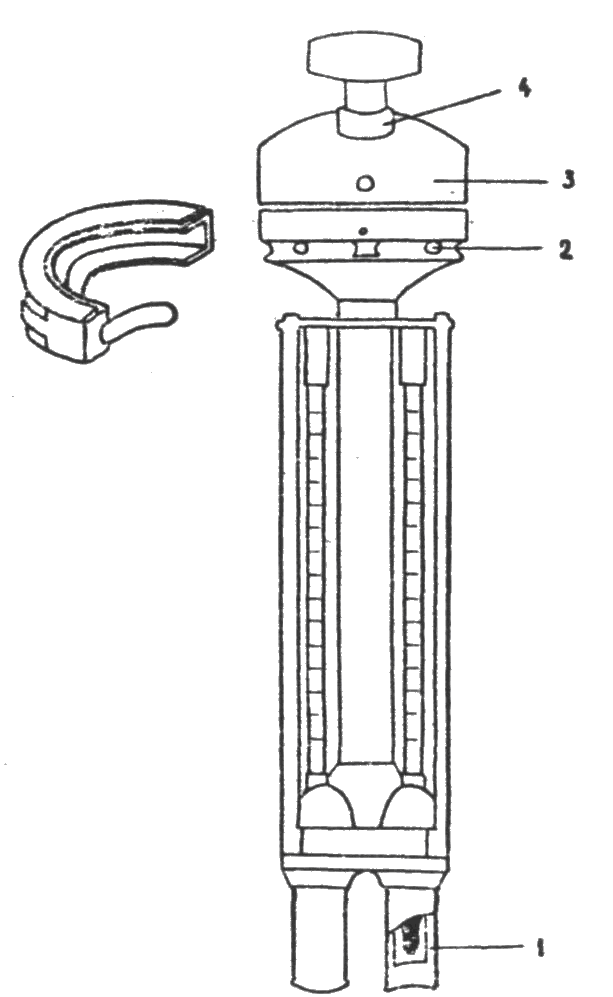

Стационарный психрометр Аспирационный психрометр

Снимите показания «сухого» и «влажного» термометров. Относительную влажность воздуха определите по таблице на шкале гигрометра.

Более точное значение относительной влажности вычислите по формуле:

(2)

где:

f_мc — максимальная влажность при температуре сухого термометра;

W — абсолютная влажность воздуха, г/м³,

А- психрометрический коэффициент (по табл. 2)

W = fмв - А(tс - tв )Р

(3)

где:

f_мв — максимальная влажность при температуре влажного термометра. t_с — температура по «сухому» термометру, °С;

t_в — температура по «влажному» термометру, °С;

P — барометрическое давление, мм рт. ст.

Результаты измерений внести в протокол в виде следующей формы:

Определение относительной влажности воздуха

в___________________ (указать помещение)

Наименование прибора	Место замеров	Показания термометров, °С		Относительная влажность, %
		сухого	влажного	расчетная	по номограмме
