Методы и средства защиты от вибрации

Классификация средств и методов защиты от вибрации определяется (ГОСТ 12.4.012-83(1986) ССБТ. Вибрация. Средства измерения и контроля вибрации на рабочих местах. Технические требования). Средства защиты от вибрации делятся на коллективные и индивидуальные. Средства коллективной защиты, в свою очередь, делятся на воздействующие на источник возбуждения и средства защиты от вибрации на путях ее распространения.

К первым относятся такие средства защиты, как широко распространенные динамическое уравновешивание, антифазная синхронизация, изменение характера возмущающих воздействий, изменение конструктивных элементов источника возбуждения, изменение частоты колебаний. Они используются, как правило, на этапе проектирования или изготовления машины.

Средства защиты от вибрации на путях ее распространения могут быть заложены в проекты машин и производственных участков, а могут быть применены на этапе их эксплуатации.

Условия проведения работы

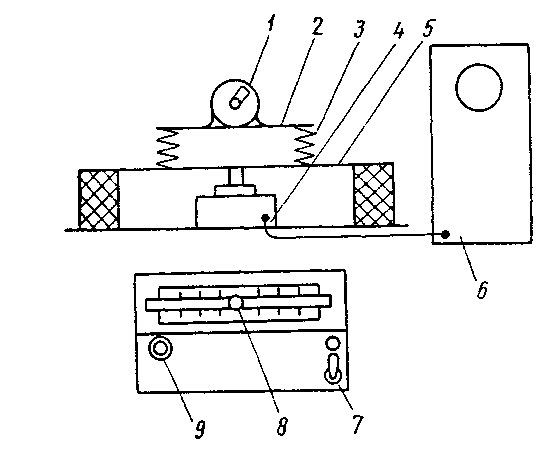

Установка по исследованию виброизоляции машины состоит из электродвигателя 1, основания электродвигателя 2, сменных амортизаторов 3, индукционного датчика 4, фундаментной плиты 5, пускорегулирующего аппарата с пусковой кнопкой 9, ручкой регулирования скоростей 8, выключателя 7 и электронно-лучевого осциллографа 6. При включении электродвигателя вращается закрепленный на валу дисбаланс. Возмущающая сила, которая возникает при этом, вызывает вибрации электродвигателя и его основания. Если электродвигатель с основанием закреплен жестко на фундаментной плите с помощью винтов, то вибрации полностью передаются на фундаментную плиту.

При установке между основанием и фундаментной плитой пружинных амортизаторов передача вибраций на фундаментную плиту изменяется. Под фундаментной плитой установлен индукционный датчик, электрический сигнал от которого подается на электронно-лучевой осциллограф. На экране осциллографа получается графическое изображение виброскорости, так как величина электрического сигнала пропорциональна скорости перемещения магнитного сердечника датчика.

Задание на работу

Измерить вибрации при установке машины без амортизаторов и с амортизаторами. По результатам измерений определить эффективность виброизоляции машины.

В усложненных вариантах работы, кроме того, рассчитать эффективность виброизоляции машины по табл. 1.

Таблица 1

Номера вариантов заданий

Вариант задания	1	2	3	4	5	6
Исследование амортизаторов №	1, 2	2, 3	2, 3	1, 2	2, 3	1, 3
Расчет амортизатора №	-	-	-	3	1	4
Частота вынужденных колебаний, ГЦ	-	-	-	44	32	16
Амплитуда виброскорости, м/с	-	-	-	3,8·10-3	3,4·10-3	3,2·10-3

Исходные данные для расчета

Масса электродвигателя с основанием т₁ = 2 кг.

Масса фундаментной плиты т₂ = 2 кг.

Модуль сдвига стали G = 8 • 10¹⁰ H/м².

Число амортизаторов k = 4.

Параметры пружины даны в табл.2.

Таблица 2
