5.3 Порядок проведення експериментів
Експеримент 1. Визначення статичного
коефіцієнта передачі транзистора при
постійному струмі
у
схемі з ОЕ.
Побудувати і включити схему, зображену
на малюнку 5.4.

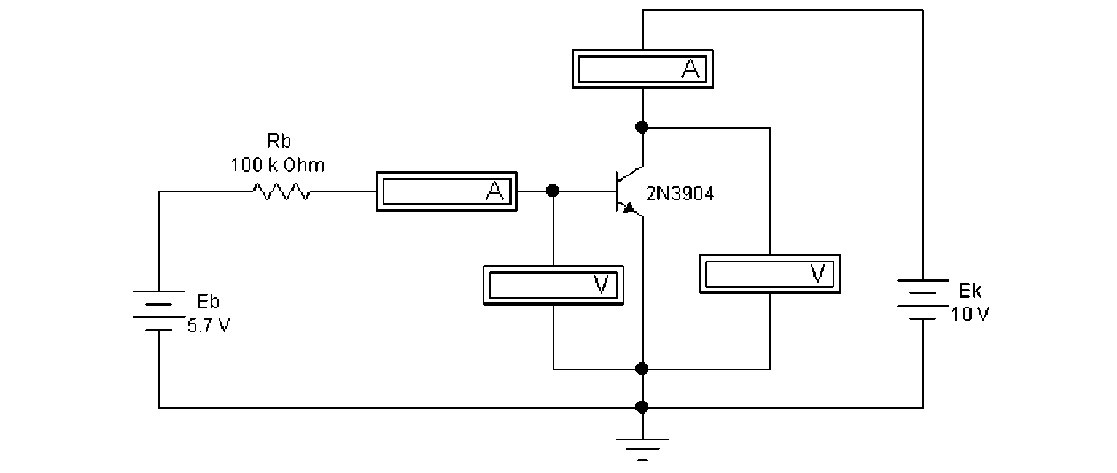

Рисунок 5.4 - Схема включення біполярного транзистора з ОЕ
Записати результати вимірювання струму колектора Ik, струму бази Ib і напруги колектор-емітер Uke в таблицю 4.1 розділу "Результати експериментів". За отриманими результатами підрахувати статичний коефіцієнт передачі струму транзистора. Повторити вимірювання і розрахунок коефіцієнта передачі для значень Е'= 2,68 В; 5 В. Результати занести в таблицю.
Експеримент 2. Вимірювання зворотного струму колектора.
На схемі Рисунок 5.1 змінити номінал джерела ЕРС Е'= О В. Включити схему. Записати результати вимірювання струму колектора Ik для даних значень струму бази Ib і напруги колектор-емітер Uke в розділ "Результати експериментів".
Експеримент 3. Отримання вихідної характеристики транзистора в схемі з ОЕ.
а) У схемі (рисунок 4.4) провести вимірювання струму колектора Ik для кожного значення ЄК і Е'і заповнити таблицю 4.2 у розділі "Результати експериментів". За даними таблиці побудувати сімейство вихідних характеристик транзистора з ОЕ, графік залежності Ik від Ek, при різних значеннях струму бази Ib.

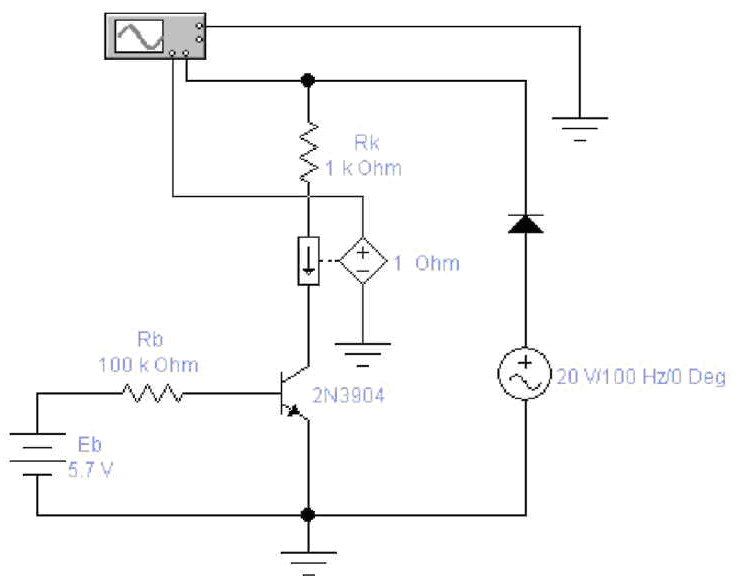

б) Відкрити схему, яка зображена на малюнку 4.5.
Відтворити осцилограму вихідної характеристики, дотримуючись масштабу, у розділі "Результати експериментів". Повторити вимірювання для кожного значення Е з таблиці 5.2.
Осцилограми вихідних характеристик для різних струмів бази відобразити у розділі "Результати експериментів" на одному графіку.
в) За вихідною характеристикою
знайти коефіцієнт передачі
транзистора по змінному
струмі
при
зміні базового струму з 10 мА до 30 мА, ЄК
= 10 В. Результат записати в розділ
"Результати експериментів".
Рисунок 5. 5 - Схема для отримання вихідних характеристик транзистора з ОЕ
Експеримент 4 Отримання вхідної характеристики транзистора в схемі з ОЕ.
а) Відкрити файл з рисунком 5.4. Встановити значення напруги джерела ЄК рівним 10 В і провести вимірювання струму бази Ib, напруга база-емітер Ube струму емітера Ie для різних значень напруги джерела Е'відповідно до таблиці 4.3 у розділі "Результати експериментів". Звернути увагу, що колекторний струм приблизно дорівнює струму в ланцюзі емітера.
б) У розділі "Результати експериментів" за даними таблиці 5.3 побудувати графік залежності струму бази від напруги база-емітер.
в) Відкрити файл зі схемою, зображеної на рис. 5.6. Включити схему. Показати вхідну характеристику транзистора, дотримуючись масштабу у розділі "Результати експериментів".

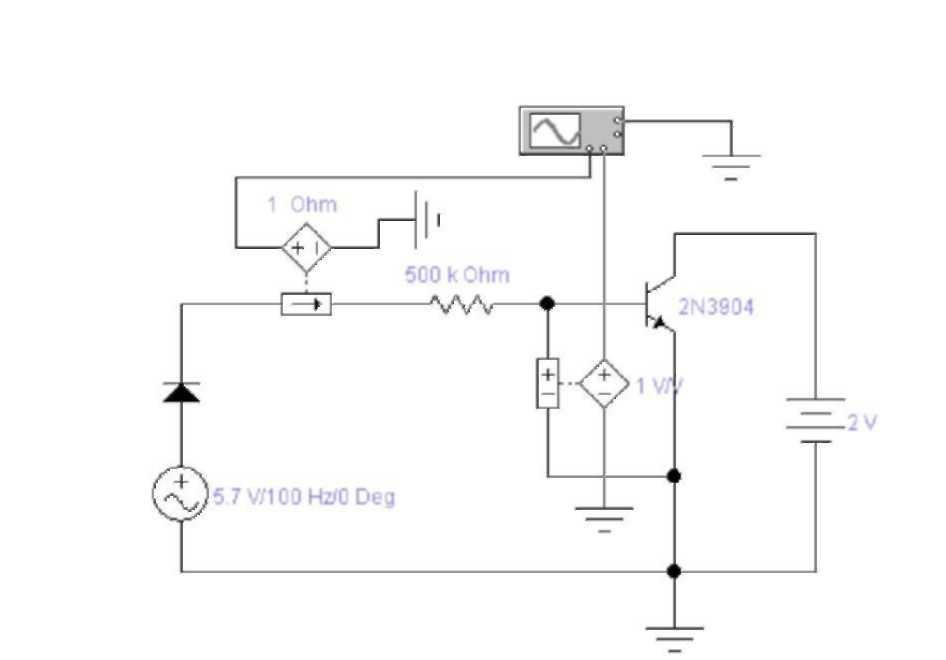

Рисунок 5.6 - Схема для отримання вхідних характеристик транзистора з ОЕ
г) По вхідний характеристиці знайти опір До Rвx при зміні базового струму з10мФ до 30мА. Результат записати в розділ "Результати експериментів".
5.3 Результати експериментів
Експеримент 1. Визначення коефіцієнта передачі транзистора по постійному струму.
Таблиця 5.1 - Визначення коефіцієнта передачі
Експеримент 2. Вимірювання зворотного струму колектора.
Зворотний струм колектора
Струм бази транзистора
Напруга колектор-емітер
Експеримент 3 Отримання вихідної характеристики транзистора в схемі з ОЕ.

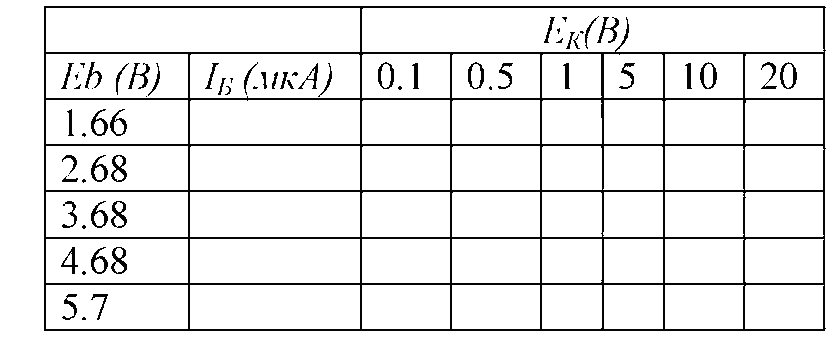

Таблиця 5.2 - Дані для вихідних характеристик
Графік вихідної характеристики транзистора.
Осцилограми вихідних характеристик транзистора для різних струмів
бази.
Коефіцієнт передачі транзистора ппи
змінному струмі
при
зміні базового струму з
10 мА до 30 мА,
.
Виконати розрахунок за результатами
вимірів.
Експеримент 4. Отримання вхідної характеристики транзистора в схемі ОЕ.

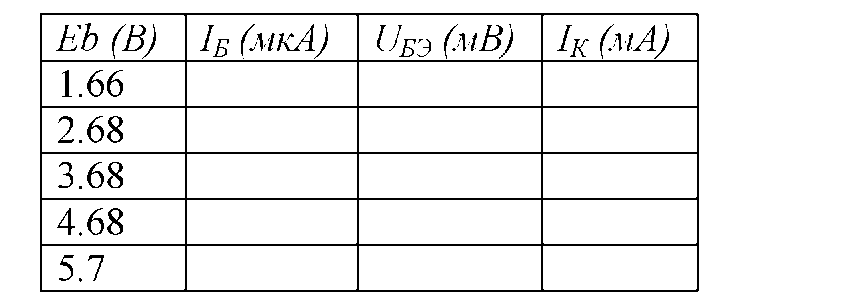

Таблиця 5.3 - Дані для вхідних характеристики транзистора
Графік вхідної характеристики транзистора.
Осцилограма вхідної характеристики
транзистора. Опір
при зміні базового струму з 10м А до 30
мА.
