3.4 Результати експериментів

Експеримент 1. Вимірювання напруги і обчислення струму через діод. Виміряйте і запишіть напруги на діоді:

Напруга при прямому зміщенні Uпр =

Напруга при зворотному зміщенні Uобр =

Обчисліть:

Струм при прямому зміщенні Iпр =

Струм при зворотному зміщенні Iобр =

Експеримент 2. Вимірювання струму.

Виміряйте і запишіть:

струм при прямому зміщенні Iпр =

струм при зворотному зміщенні Iобр =

Експеримент 3. Вимірювання статичного опору діода.

Виміряйте і запишіть:

Опір діода при прямому зміщенні Rпр =

Опір діода при зворотному зміщенні Rоб =

Експеримент 4. Зняття вольт-амперної характеристики діода.

Обчисліть і запишіть струми і напруги.

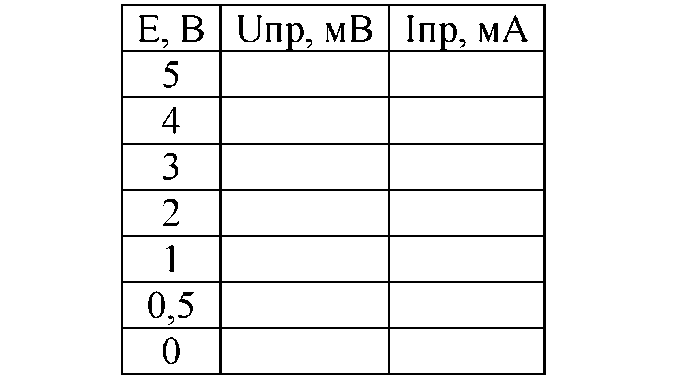

а) Пряма гілка ВАХ

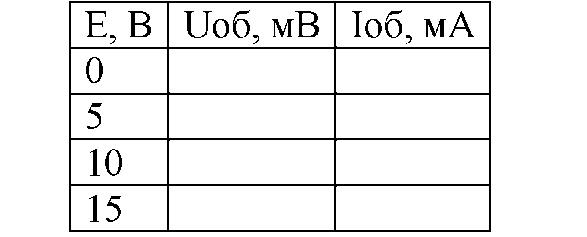

б) Зворотня гілка ВАХ

в) Побудувати графіки ВАХ.

Пряма гілка ВАХ. Зворотня гілка ВАХ.

г) Обчислити по ВАХ диференційний опір діода при прямому зміщенні

Rдиф, при Iпр = 4мА

Rдиф, при Iпр = 0,4 мА

Rдиф, при Iпр = 0,2 мА

д) Обчислити за ВАХ диференційний опір діода при зворотньому зміщенні

Rдиф, при Uобр = 5В

е) Обчислити R при Iпр = 4 мА , R =

ж) Виміряти напругу згину, отриману з ВАХ: Uзг =

Експеримент 5. Отримання ВАХ на екрані осцилографа.

Отримати графік ВАХ на екрані осцилографа.

Виміряти напругу згину, отриману із ВАХ, Uзг =

Експеримент 6. Побудовати вольт-фарадну характеристику варикапа.

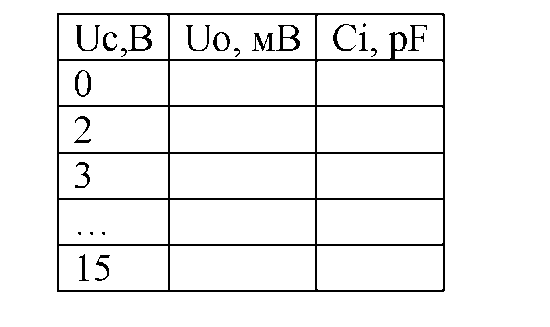

Записати виміряні і обчислені значення в таблицю.

По таблиці побудувати графік залежності Сі = F (Uс)

3.5 Контрольні питання

1. У чому полягає особливість електропровідності напівпровідників? Пояснити за допомогою енергетичних діаграм металу, напівпровідника, діелектрика.

2. У чому відмінність напівпровідників з електронною та дірковою електрпровідностю? Які струми протікають в напівпровідниках?

3. Яка структура р-н переходу? Пояснити електричні процеси, що відбуваються за відсутності зовнішньої напруги.

4. Які процеси відбуваються при прямому і зворотному включенні р-н переходу? Показати за допомогою діаграм.

5. Привести ідеалізований математичний опис характеристики переходу. У чому відмінність теоретичної і реальної вольт-амперних характеристик р-н переходу?

6. Що таке пробій р-н переходу? Які є види пробою? Як викоють явище пробою в напівпровідникових приладах?

7. Які існують ємності р-п-переходу? Показати залежність бар’єрної ємності р-п-переходу від зворотньої напруги, еквівалентні схеми р-н переходу при різних включеннях.

8. Яке призначення напівпровідникових діодів? Наведіть статичну вольт-амперну характеристику випрямного діода. Назвіть види діодів.

9. Який діод називають варикапом? Розказати характеристику варикапа, перерахувати його види та призначення.

Лабораторна робота № 4 Стабілітрони

4.1 Мета роботи:

1. Побудова зворотньої гілки вольт-амперної характеристики стабілітрона і визначення напруги стабілізації.

2. Обчислення струму і потужності, що розсіюється стабілітроном.

3. Визначення диференціального опору стабілітрона по вольт-амперній характеристиці.

4. Дослідження зміни напруги стабілітрона у схемі параметричного стабілізатора.

5. Побудова навантажувальної прямої стабілітрона.
