МИНИСТЕРСТВО
ОБРАЗОВАНИЯ И НАУКИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ
АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ
УНИВЕРСИТЕТ
Факультет автомобильно-дорожный
Кафедра организации перевозок, управления
и безопасности на автомобильном транспорте
Лабораторная работа
Двигатель ВАЗ 341
ЛР49.01.01.000
Проект выполнил студент группы ОБД-2
Лубчук С.А.
Руководитель
Доцент ОПУБАТ Степанов В.Н.
2012
Содержание
1.Общая техническая информация о двигателе ВАЗ 341 3
2.Система смазки двигателя ВАЗ 341 5
3.Система охлаждения двигателя ВАЗ 341 7
4.Топливная система двигателя ВАЗ 341 12
Список литературы 15
1. Общая техническая информация о двигателе ваз 341.
Дизельный двигатель ВАЗ 341 был разработан Волжским Автомобильным заводом и выпускался АО Барнаултрансмаш для автомобилей ВАЗ следующих моделей: ВАЗ-2104, 21213, 2131, 2123 ("Нива") с 1999 по 2006 годы. Данный двигатель является конвертором, т.е. переделкой бензинового мотора в дизельный, с минимальными изменениями. Двигатель ВАЗ 341 базируется на блоке цилиндров ВАЗ 2103.
Данная модель двигателя - предкамерная, смесеобразование происходит не в поршне и над ним, а в дополнительной камере в головке блока. С целью унификации с другими моделями двигателями Волжского Автомобильного Завода клапанный механизм использовался от двигателя ВАЗ-2108, стальной коленчатый вал применялся от двигателя ВАЗ-21213, шатуны от двигателя ВАЗ-2121, а подшипники, выпускной коллектор и еще некоторые детали — от двигателя ВАЗ 2101. ТНВД (топливный насос высокого давления) применялся марки Bosch. Для этого пришлось отказаться от цепи ГРМ, заменив ее на зубчатый ремень. Были разработаны новые стартер с редуктором, вакуумный насос, большой радиатор, фильтр тонкой очистки топлива с подогревом, изменена форма крыльчатки водяного насоса.
На рисунке 1.1 и 1.2 представлены соответственно продольный и поперечный разрезы двигателя ВАЗ 341.

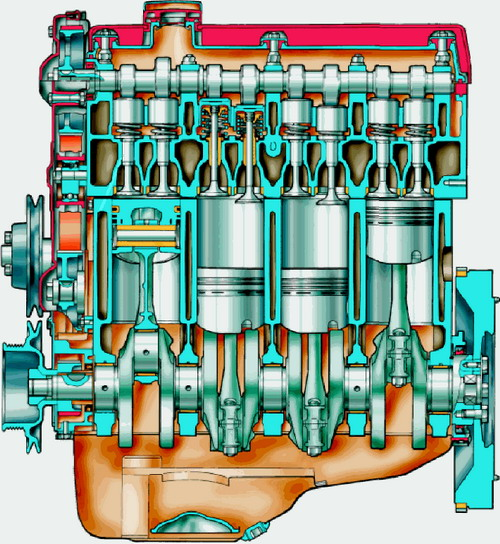

Рис.1.1. Продольный разрез двигателя ВАЗ 341.
Рис.1.2. Поперечный разрез двигателя ВАЗ 341.
В таблице 1.1 представлены основные технические характеристики двигателя ВАЗ 341.
Таблица 1.1
Основные технические характеристики двигателя ВАЗ 341
Рабочий объем двигателя, см3. |
1520 |
|
Количество цилиндров |
4 |
|
Степень сжатия |
23 |
|
Мощность, кВт (л.с.) |
39(53) |
|
Момент, Нм (при 2500 об/мин) |
92 |
|
Топливо |
дизельное (ГОСТ 305-82) |
|
Температура холодного пуска |
-25oC |
|
Расход топлива, л/100 км. |
|
|
|
при скорости 60 км/ч |
3,8 |
|
при скорости 90 км/ч |
5,6 |
|
при скорости 110 км/ч |
6,7 |
|
в городском цикле |
5,7 |
Ресурс до первого капитального ремонта, км. |
|
125000 |
