Завдання 13. Проекційне креслення

Задано: зображення геометричного тіла (табл. 4.3).

Виконати:

1) побудову трьох видів з розрізами заданого геометричного тіла;

2) побудову аксонометричної проекції з вирізом ¼ частини заданого геометричного тіла (приклад виконання завдання показано на рис. 4.32).

Вказівки до виконання

1. Опрацювати матеріал ГОСТ 2.317 – 69.

2. Завдання виконати на аркуші формату A3.

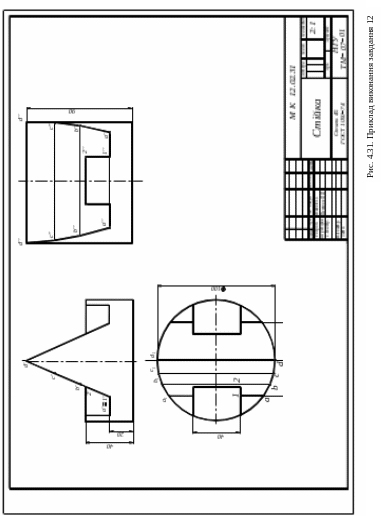

3. Побудувати вид спереду, зверху і зліва (див. розділ 2.3.1, рис. 2.84). При побудові керуватися вказівками до завдання 12.

4. На всіх видах виконати розрізи площинами рівня, що проходять через осьові лінії геометричних тіл. При цьому на зображеннях, якщо це можливо, об'єднати частини виду з частиною розрізу (див. розділ 2.3.2. рис. 2.86…2.87).

5. Проставити необхідні розміри (див. розділ 2.1.6, 2.1.7).

6. Побудувати аксонометричну проекцію геометричного тіла з вирізом ¼ його частини. Для побудови прийняти прямокутну ізометрію, або прямокутну диметрію. При виборі стандартної аксонометричної проекції та її побудові керуватися вказівками (див. розділ 2.8.1, рис. 2.162, 2.163).

Т аблиця 4.3 Варіанти індивідуального завдання 12

З акінчення табл. 4.3

Таблиця 4.4

В аріанти індивідуального завдання 13

Завдання 15. Умовне зображення та позначення різьби

Задано: типи та параметри різьби табл. 4.6.

Виконати: умовне зображення та позначення різьби за варіантами.

Вказівки до виконання

1. Завдання виконати на аркуші формату А3.

2. При виконанні завдання керуються розділами 2.4.1...2.4.4, 2.4.9 або ГОСТ 2.311 – 68, ГОСТ 2.315 – 68.

3. Індивідуальні вихідні дані для виконання завдання наведено в табл. 4.6.

У чисельнику (табл. 4.6) наведено дані, які використовують при зображенні та позначенні різьби на стержні, у знаменнику – при зображенні та позначенні різьби в отворі.

Виконуючи завдання, за основу приймають зображення та позначення різьби, які наведено в табл. 2.4 і 2.5.

Приклад виконання завдання показано на рис. 4.37.

Завдання …. Виконати схему електричну принципову з переліком елементів

Задано: схема з умовним позначенням елементів і таблиця відповідних елементів

Виконати: схему електричну принципову (ГОСТ 2.702-75, ГОСТ 7.701-76) з умовними графічними позначеннями елементів за ГОСТ 7.701-76 за варіантами.

Вказівки до виконання

1. Завдання виконати на аркуші формату А3.

2. При виконанні завдання керуються «ГРАФІЧНЕ ОФОРМЛЕННЯ СХЕМ ЕЛЕКТРИЧНИХ ПРИНЦИПОВИХ.pdf».

3. Індивідуальні вихідні дані для виконання завдання в ауд. 1/123.

ЗАВДАННЯ для КН(КС), ПИ(ПЗ) Кресленик корпуса з аксонометрією зі складального кресленика

Таблиця 4.6

Варіанти вихідних даних для виконання завдання 15 Закінчення табл. 4.6

Р ис. 4.37. Приклад виконання завдання 15
