10. Принцип та особливості радіорелейного зв’язку.
Радіорелейним зв'язком називається спосіб забезпечення далекого багатоканального зв'язку в діапазоні ультракоротких хвиль, що застосовує багаторазову ретрансляцію переданого сигналу.
Особливості радіорелейного зв'язку полягають:
у застосуванні діапазону ультракоротких хвиль (λ = 10 м …1 мм);
велика частотна ємність;
практична відсутність атмосферних і промислових завад;
мала дифракційна (огинаюча) здатність і можливість створення антенних пристроїв
вузьконаправленого випромінювання і прийому електромагнітних коливань.
у можливості організації багатоканального зв'язку і передачі будь-яких сигналів, як вузькосмугових, так і широкосмугових;
у забезпеченні двостороннього (дуплексного) зв'язку між споживачами каналів (абонентами);
у можливості створення чотирьохпровідних і двохпровідних виходів каналів зв'язку;
у широкому використанні ретрансляції сигналів для організації зв'язку на великі відстані.

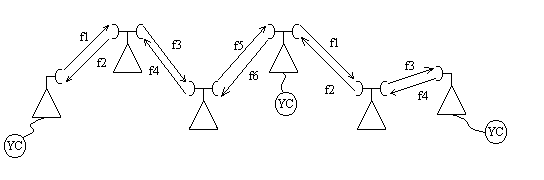

Принцип радіорелейного зв'язку полягає в послідовній передачі інформації від однієї станції до іншої через ряд проміжних станцій.
Радіорелейний зв'язок організується шляхом побудови лінії радіорелейного зв'язку.
Радіорелейною лінією (РРЛ) називається група приймально-передавальних станцій, розташованих на місцевості на відстані прямої геометричної видимості їхніх антенних систем, через які послідовно проходять сигнали, що несуть передану споживачами (абонентами) інформацію.
З цієї групи станцій дві станції є кінцевими, а інші - проміжними.
Кінцеві станції призначені для вводу-виводу інформації на вузли зв’язку і, як правило, знаходяться в пунктах між якими організується зв'язок.
Проміжні станції розташовуються більш-менш рівномірно(в залежності від рельєфу місцевості) між кінцевими радіорелейними станціями. Відстань між сусідніми станціями називається інтервалом зв'язку.
Якщо на радіорелейній лінії мається N станцій, то число інтервалів буде M = N - 1.
Довжина одного інтервалу зв'язку, як правило, дорівнює дальності прямої геометричної видимості між антенами сусідніх станцій.
Проміжні станції здійснюють прийом і передачу сигналів у двох напрямках - з боку попередньої і з боку наступної станцій. Разом з тим проміжні станції можуть забезпечувати не тільки ретрансляцію сигналів з одного напрямку зв'язку на інший, але при необхідності і відгалуження інформації, що надходить по частині каналів зв'язку з ретрансляцією інформації по іншій частині каналів.
Відповідно до цього розрізняють режими роботи проміжних станцій:
режим наскрізної ретрансляції використовується при ретрансляції всієї вхідної інформації.
режим вузлової ретрансляції - у випадку відгалуження на станції частини інформації, що надходить і введення замість неї нової інформації від місцевих джерел (споживачів).
Відстань між двома проміжними станціями або проміжною і кінцевою називається прольотом.
Відстань між кінцевою станцією і станцією, що працює у вузловому режимі називається ділянкою РРЛ.
Довжина РРЛ залежить від типу радіорелейних станцій і кількості каналів передачі і обмежується кількістю накопичених шумів у каналі та взаємними завадами при обробці багатоканальних сигналів.
Кількість проміжних станцій на лінії обмежено накопиченням шумів у каналах ТЧ.
