Насосы
.pdf![](/html/46330/238/html_7kV6uzMlBD.Lu09/htmlconvd-psKI8O151x1.jpg)
vk.com/club152685050 | vk.com/id446425943

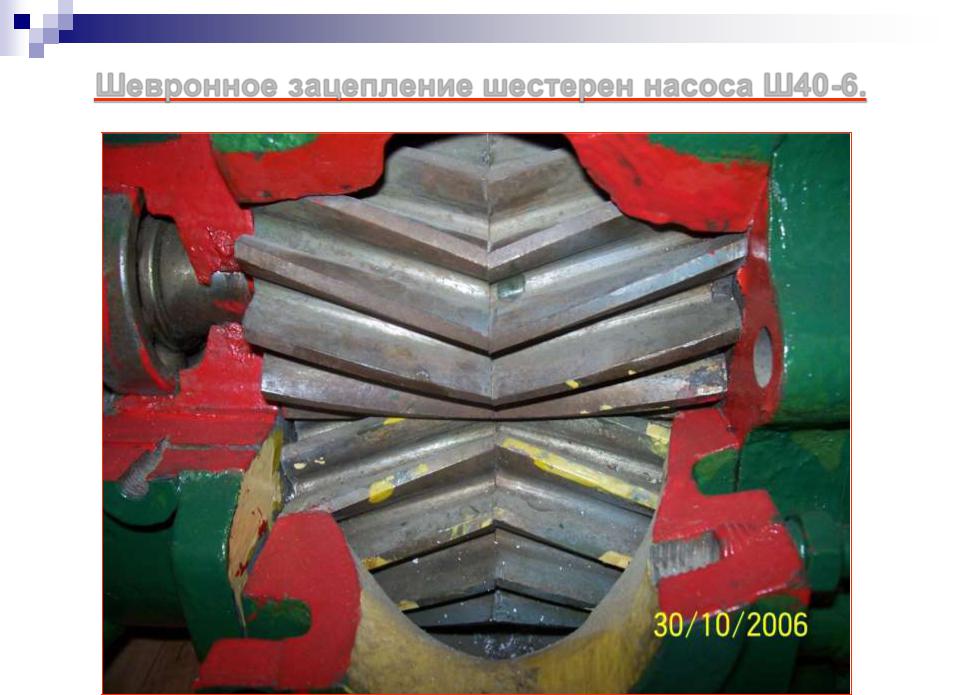

Шевронное зацепление шестерен насоса Ш40-6.
![](/html/46330/238/html_7kV6uzMlBD.Lu09/htmlconvd-psKI8O152x1.jpg)
vk.com/club152685050 | vk.com/id446425943
![](/html/46330/238/html_7kV6uzMlBD.Lu09/htmlconvd-psKI8O153x1.jpg)
vk.com/club152685050 | vk.com/id446425943
Винтовой насос ВН-8/5
![](/html/46330/238/html_7kV6uzMlBD.Lu09/htmlconvd-psKI8O154x1.jpg)
vk.com/club152685050 | vk.com/id446425943
Винтовой насос ВН-50 (разрез).
![](/html/46330/238/html_7kV6uzMlBD.Lu09/htmlconvd-psKI8O155x1.jpg)
vk.com/club152685050 | vk.com/id446425943
![](/html/46330/238/html_7kV6uzMlBD.Lu09/htmlconvd-psKI8O156x1.jpg)
vk.com/club152685050 | vk.com/id446425943
![](/html/46330/238/html_7kV6uzMlBD.Lu09/htmlconvd-psKI8O157x1.jpg)
vk.com/club152685050 | vk.com/id446425943
Основные технические показатели поршневых насосов.
Наименование технических |
БКФ-4 |
АКФ- |
НП-4Д |
|
показателей |
4 |
|
||
|
|
|
||
|
|
|
|
|
Тип насоса |
ручной, однопоршневой, двойного действия |
|
||
|
|
|
|
|
Число двойных качаний в |
30-40 |
30-45 |
30-45 |
|
минуту |
|
|||
|
|
|
|
|
|
|
|
|
|
Подача, насоса л/мин. |
40-50 |
30-45 |
30-45 |
|
|
|
|
|
|
Напор, м. |
30 |
З0 |
30 |
|
|
|
|
|
|
Мах, вакуум, мм. рт. ст. |
500 |
420 |
450 |
|
|
|
|
|
|
Масса насоса кг. |
34 |
14 |
25 |
|
|
|
|
|
|
![](/html/46330/238/html_7kV6uzMlBD.Lu09/htmlconvd-psKI8O158x1.jpg)
vk.com/club152685050 | vk.com/id446425943
Насос БКФ-4 состоит из :
корпуса насоса;
боковой крышки;
крышки клапанной коробки;
двух всасывающих (нижних) клапанов;
двух нагнетательных верхних клапанов;
вала;
поршня с двумя компрессионными кольцами;
серьги;
кривошипа;
уплотнения;
рукоятки привода.
![](/html/46330/238/html_7kV6uzMlBD.Lu09/htmlconvd-psKI8O159x1.jpg)
vk.com/club152685050 | vk.com/id446425943
Основные технические показатели шестеренных насосов.
Наименование технических показателей |
Ш 40-6 |
Ш 8-25 |
||
|
|
|
|
|
1. |
Тип насоса |
шестеренный |
||
|
|
|
|
|
2. |
Подача насоса, м3/ч |
18 |
5.8 |
|
3. |
Рабочее давление МПа, (кгс/см2) |
0.36 (3.6) |
0.25 (2.5) |
|
4. |
Давление полного перепуска, МПа (кгс/см2) |
0.9(9) |
0.4 (4 ) |
|
5. |
Допускаемая вакуумметрическая высота, |
6 |
5 |
|
м. вод. ст. |
||||
|
|
|||
|
|
|
|
|
6. |
КПД насоса, % |
50 |
48 |
|
|
|
|
|
|
7. |
Мощность насоса, кВт |
8 |
|
|
|
|
|
|
|
8. |
Масса насоса, кг |
49 |
19 |
|
|
|
|
|
![](/html/46330/238/html_7kV6uzMlBD.Lu09/htmlconvd-psKI8O160x1.jpg)
vk.com/club152685050 | vk.com/id446425943
Конструкция шестеренных насосов.
Из шестеренных насосов наибольшее распространение находит насос Ш 40-6, который устанавливается на автомаслозаправщике МЗ-66 и автоцистерне АЦМ-7-255Б и насос Ш 8-25, который устанавливается в масляной системе АТМЗ-5,5-4310 и ATM3-5-4320.
Насос Ш 40-6 состоит из :
узла корпуса насоса,
узла ротора насоса,
узла предохранительно-перепускного клапана
узла уплотнения.
