Розв’язання типових задач

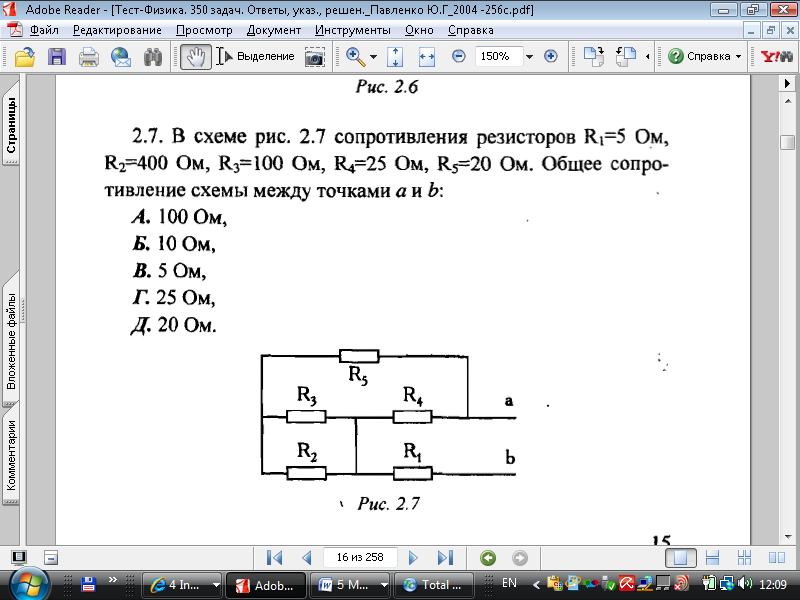

Задача №1. Знайдіть загальний опір схеми між точками a і b, якщо перший опір дорівнює 5 Ом, другий – 400 Ом, третій – 100 Ом, четвертий – 25 Ом, п’ятий – 20 Ом.

Розвязання.

1. Оскільки другий і третій опори з’єднані паралельно то їхній спільний опір R₂₃ буде обчислюватись за формулою

Звідки

Ом.

2. Опір R₅ відносно R₂₃ під’єднаний послідовно, тому загальний опір R₂₃₅ буде обчислюватись за формулою

Звідки

Ом.

3. Опір R₂₃₅ під’єднаний послідовно до опору R₄, тому

Ом.

4. Нарешті R₂₃₅₄ відносно R₁ послідовно, тому

Ом.

Відповідь: 25Ом.

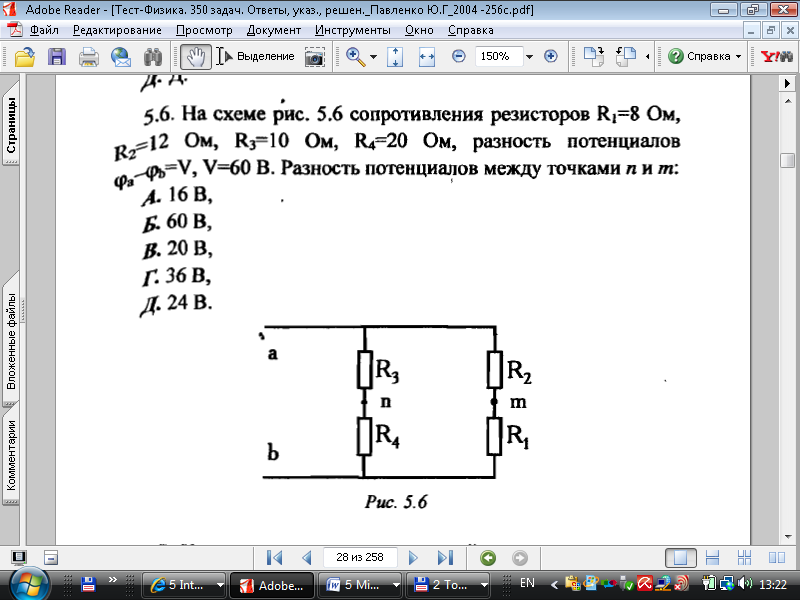

Задача №2. Знайдіть різницю потенціалів між точками m та n, якщо відомо, що перший опір дорівнює 8 Ом, другий – 12 Ом, третій – 10 Ом, четвертий – 20 Ом,а різниця потенціалів на a та b становить 60V.

Розв’язання.

Використовуючи закон ома (пам’ятаючи, що різниця потенціалів і напруга – це синоніми) будемо мати

Підставивши значення і знайшовши різницю, отримаємо різницю потенціалів, яка становитиме 36 V.

Відповідь 36 V.

Задача №3. Знайдіть загальний опір схеми між точками a і b, якщо перший опір дорівнює 5N Ом, другий – 400N Ом, третій – 100N Ом, четвертий – 25N Ом, п’ятий – 20N Ом. (N-номер студента по академічномо журналу)

Теоретичні питання

1. Що називається вектором густини струму?

2. Що таке сттум?

3. Сформулюйте закон Ома.

4. Особливості послідовного (паралельного) з’єднань.

5. Закон Джоуля-Ленца.

6. Що приймають за напрямок електричного струму?

Практичні завдання

Задача №1. Знайдіть загальний опір першої схеми між точками a і b, якщо перший опір дорівнює 10 Ом, другий – 800 Ом, третій – 200 Ом, четвертий – 50 Ом, п’ятий – 40 Ом.

Задача №2. Знайдіть різницю потенціалів між точками m та n для другої схеми, якщо відомо, що перший опір дорівнює 4 Ом, другий – 6 Ом, третій – 5 Ом, четвертий – 10 Ом,а різниця потенціалів на a та b становить 30V.

Задача №3. Знайдіть значення першого опру (резистору R₁), якщо загальний опір схеми між точками a і b становить 64 Ом і відомо,що другий опір – 800 Ом, третій – 200 Ом, четвертий – 50 Ом, п’ятий – 40 Ом.

*Відео експеримент з теми знаходиться за адресою http://sp.bdpu.org/files/videos/elektrodinamika/elektrostatika/providnik_dielektrik_v_poli/sendto_form

ЛІТЕРАТУРА

Основна: [1, 2].

Додаткова: [1,3].
