ОПРЕДЕЛЕНИЕ ПЛОТНОСТИ ГАЗА
.pdf
vk.com/club152685050 | vk.com/id446425943
|
|
|
|
|
|
|
|
|
|
|
Таблица 1 |
||
|
|
Показатели компонентов природного газа |
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Показатели |
|
|
|
|
|
Компоненты |
|
|
|
|
|
|
|
СН4 |
С2Н6 |
С3Н8 |
iС4Н10 |
nС4Н10 |
iС5Н12 |
nС5Н12 |
N2 |
Н2S |
CО2 |
|
воздух |
|
|
|
|
|
|||||||||||
Молекулярная масса, |
16,04 |
30,07 |
44,1 |
58,12 |
58,12 |
72,15 |
72,15 |
28,01 |
34,08 |
44,01 |
|
28,96 |
|
М кг/кмоль |
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Плотность, кг/м3 0,1 |
0,7168 |
1,356 |
2,01 |
2,703 |
2,668 |
3,457 |
3,457 |
1,25 |
1,539 |
1,977 |
|
1,293 |
|
МПа, 273 К |
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Плотность, кг/м3 0,1 |
0,6679 |
1,263 |
1,872 |
2,5185 |
2,4855 |
3,221 |
3,221 |
1,1651 |
1,434 |
1,842 |
|
1,205 |
|
МПа, 293 К |
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Относительная плот- |
0,555 |
1,049 |
1,562 |
2,091 |
2,067 |
2,674 |
2,490 |
0,967 |
1,19 |
1,529 |
|
1,00 |
|
ность |
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Критический объем, |
99,6 |
147 |
200 |
258 |
255 |
306 |
312 |
89,5 |
98,5 |
94,1 |
|
– |
|
дм3/кмоль |
|
|
|||||||||||
Критическое давление, |
4,61 |
4,87 |
4,25 |
3,63 |
3,80 |
3,38 |
3,38 |
3,40 |
8,9 |
7,37 |
|
– |
|
МПа |
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Критическая темпера- |
190,66 |
305,33 |
369,85 |
407,84 |
425,16 |
460,39 |
469,8 |
126,2 |
373,2 |
304,1 |
|
– |
|
тура, К |
|
|
|
|
|
|
|
|
|
|
|
|
|
Критическая сжимае- |
0,29 |
0,282 |
0,276 |
0,276 |
0,274 |
0,270 |
0,270 |
0,290 |
0,284 |
0,274 |
|
– |
|
мость, zкр |
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ацентрический фактор |
0,011 |
0,099 |
0,153 |
0,183 |
0,199 |
0,227 |
0,251 |
0,039 |
0,097 |
0,239 |
|
– |
|
Уд.объем газа, м3/кг |
1,400 |
0,746 |
0,510 |
0,385 |
0,385 |
0,321 |
0,321 |
0,799 |
0,650 |
0,506 |
|
– |
|
0,1 МПа и 273 К |
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
R 8,3144 êÄæ êì î ëü Ê

vk.com/club152685050 | vk.com/id446425943

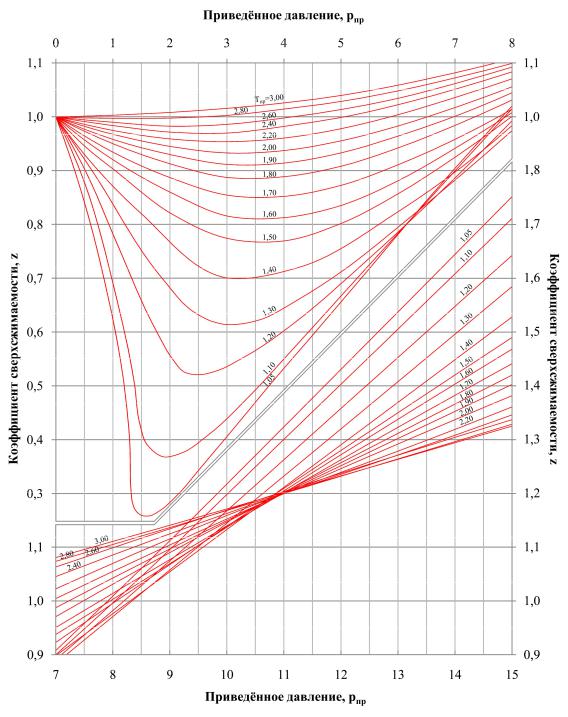

Рисунок 1 – Зависимость коэффициента сверхсжимаемости z от приведенных параметров Pпр и Тпр
9

vk.com/club152685050 | vk.com/id446425943
2. Лабораторные методы определения плотности природного газа
2.1. Пикнометрический метод
Пикнометрический метод установлен стандартом ГОСТ 17310-2002, в соот-
ветствии с которым определяется плотность (относительная плотность) газов и газовых смесей.
Сущность метода заключается во взвешивании стеклянного пикнометра объемом 100-200 см3 последовательно с осушенным воздухом и осушенным ис-
следуемым газом при одинаковой температуре и давлении.
Плотность сухого воздуха – величина эталонная. Зная внутренний объем пикнометра, можно определить плотность природного газа неизвестного состава
(исследуемого газа). Для этого предварительно определяется внутренний объем пикнометра («водное число»), поочередно взвешивая пикнометр с осушенным воздухом и дистиллированной водой, плотности, которых известны. Затем взве-
шивается пикнометр, заполненный исследуемым газом. Разность масс пикнометра с исследуемым газом и пикнометра с воздухом, поделенная на значение объема пикнометра («водное число») прибавляется к значению плотности сухого воздуха,
что составляет в итоге плотность исследуемого газа.
Вывод расчетных формул показан ниже.
2.1.1. Расчетные формулы
Плотность природного газа пикнометрическим способом определяется на основе следующих соотношений:
|
г |
|
вз |
|
Мг |
|
Мвз |
(14) |
|
V |
V |
||||||||
|
|
|
|
|
|||||
|
|
|
|
|
п |
|
п |
|
г – плотность газа в условиях проведения замеров, г/дм3 кг ;
м3
вз – плотность воздуха в условиях проведения замеров, г/дм3 кг ;
м3
Мг – масса газа в пикнометре, г;
Мвз – масса воздуха в пикнометре, г;
10
vk.com/club152685050 | vk.com/id446425943
Vп – объем пикнометра («водное число»), дм3.
Так как взвешивается пикнометр вместе с газом и воздухом, тогда можно записать
Мг Мгп Мп |
(15) |
Мвз Мвзп Мп , |
(16) |
где Мгп , Мвзп – соответственно масса пикнометра с газом и воздухом, г;
Мп – масса пикнометра, г.
Преобразовав выражение (14) с учетом соотношений (15) и (16) получаем
г вз |
Мп Мп |
3 |
|
|
||
г |
вз |
, г/дм |
|
в условиях опыта |
(17) |
|
|
|
|
||||
|
|
Vп |
|
|
|
Для приведения результатов определения к стандартным условиям Т=293 К
и Р = 760 мм рт.ст. (0,1013 МПа) используется коэффициент пересчета К, который находят в приложении Б или вычисляют по формуле
К |
293 |
|
Рб |
(18) |
273 t |
|
|||
|
760 |
|
t – температура проведения измерений, оС;
Рб – барометрическое давление, мм рт.ст.
Объем пикнометра («водное число» пикнометра) находится по соотноше-
нию
Vп вод Vп вз Мвод Мвз , |
(19) |
где вод – плотность воды, г/дм3;
Мвод – масса воды в пикнометре, г.
Тогда по аналогии с предыдущим внутренний объем пикнометра с учетом соотношения
|
Мвод |
Мводп |
Мп |
(20) |
|||
Можно найти по формуле |
|
|
|
|
|
|
|
V |
|
М |
водп |
Мвзп |
3 |
|
|
|
|
|
|
, дм , |
(21) |
||
|
|
|
|
||||
п |
|
вод |
вз |
|
|
||
|
|
|
|
|
|
где Мводп – масса пикнометра с водой, г.
11
vk.com/club152685050 | vk.com/id446425943
Значение плотности воздуха при условиях проведения опыта вз =1,205 ∙ К,
г/дм3. К – коэффициент приведения к условиям опыта (приложение Б).
Плотность воды в зависимости от температуры приведена в приложении А.
Плотность природного газа при стандартных условиях ст вычисляется по формуле
ст |
1,205 |
Мгп Мвзп |
, г/дм3 при 293 К и 0,1013 МПа |
(22) |
|
К Vп |
|||||
|
|
|
|
2.1.2. Порядок определения плотности
Для определения плотности проба газа из газопровода, аппарата или другой емкости (например, контейнера) отбирается непосредственно в пикнометр спосо-
бом продувки. Для отбора пробы газа подготавливается специальная установка
(приведена на рис. 2.). Пробоотборная линия (трубка) должна быть снабжена вен-
тилем тонкой регулировки расхода газа, быть короткой и изготовленной из специ-
альных металлических, полиэтиленовых и резиновых труб диаметром 2-4 мм.
Перед отбором пробы пробоотборная линия продувается исследуемым га-
зом, давление в пробоотборной линии должно превышать атмосферное примерно на 10 кПа.
Подготовка пикнометра проводится в следующей последовательности: про-
мывки хромовой смесью, водой, ополаскивание дистиллированной водой, затем этиловым спиртом, высушивание продувкой сухим воздухом.
Для осушки исследуемого газа или воздуха (см. рисунок 2), U –образные трубки заполняются прокаленным хлористым кальцием и оба конца уплотняются гигроскопической ватой.
Маностат, служащий для сброса через него избыточного давления в системе и представляющий собой цилиндр с капиллярной трубкой диаметром 2-4 мм, за-
полняется трансформаторным или вазелиновым маслом на 150-200 мм его высо-
ты.
12

vk.com/club152685050 | vk.com/id446425943

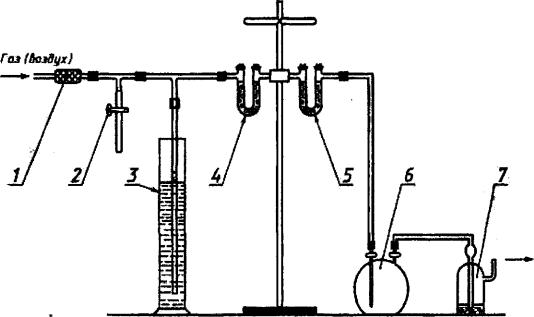

Рисунок 2 – Схема отбора пробы газа
1 – трубка с гигроскопической ватой; 2 – винтовой зажим; 3 – маностат; 4, 5 – U-образные трубки; 6 – пикнометр; 7 – склянка (счетчик пузырьков)
Склянка, необходимая для визуального наблюдения прохождением газа че-
рез пикнометр и его скорость, заполняется трансформаторным или вазелиновым маслом так, чтобы капиллярная труба была погружена в масло на 1 мм. В качест-
ве счетчика пузырьков может быть использована любая склянка, в которую опу-
щена капиллярная трубка с конусным концом.
Внутренний объем пикнометра или «водное число» определяется в сле-
дующей последовательности. Предварительно измеряется масса пикнометра с осушенным воздухом. Продувается пикнометр воздухом через установку в тече-
ние 10-15 мин со скоростью 100-120 см3/мин (скорость устанавливают по одному из средств измерения расхода газа). Продувка должна обеспечить 10÷15-кратный объем пикнометра. Поток воздуха регулируются винтовым зажимом. В пикно-
метре создается избыточное давление, закрывая сначала краник на выходе, а за-
тем – на входе пикнометра. Пикнометр отсоединяется от U-образных трубок и счетчика пузырьков, затем взвешивается. U- образные трубки изолируются от контакта с воздухом с помощью специальных заглушек.
13
vk.com/club152685050 | vk.com/id446425943
Пикнометр около весов выдерживается 20-30 мин для выравнивания темпе-
ратуры, затем соединяется со счетчиком пузырьков и выпускает газ из пикномет-
ра для доведения давления в нем до атмосферного. Краники пикнометра закры-
ваются. Пикнометр отсоединяется от счетчика пузырьков, взвешивается на анали-
тических весах с точностью до 0,0001 г. Замеряется барометрическое давление и температура окружающей среды.
Далее для определения внутреннего объема пикнометра («водного числа»)
заполняют его свежепрокипяченной и охлажденной до комнатной температуры дистиллированной водой, следя за тем, чтобы на стенках внутри пикнометра, в
отводных трубках и краниках не оставалось пузырьков воздуха. Излишки воды с поверхности пикнометра и отводных трубок удаляются фильтровальной бумагой.
Пикнометр с дистиллированной водой взвешивается на аналитических ве-
сах с погрешностью не более 0,0001 г, если масса не превышает 200 г, и на техни-
ческих весах с погрешностью не более 0,001 г, если масса превышает 200 г. Рас-
чет внутреннего объема пикнометра проводится по формуле (21).
За результат определения внутреннего объема пикнометра принимается среднее арифметическое результатов двух определений, допускаемое расхожде-
ние между которыми не должно превышать 0,001 дм3.
При определении плотности исследуемого газа измеряется масса осушенно-
го газа и воздуха в объеме пикнометра при одних и тех же температуре и баро-
метрическом давлении. Порядок подготовки пикнометра, заполнения и взвешива-
ния исследуемым газом аналогичен такому же порядку при работе с воздухом.
Только газ на выходе из счетчика пузырьков направляется в вытяжной шкаф или за пределы помещения.
2.1.3. Расчет плотности газа
Расчет плотности исследуемого газа проводится по формуле (22). Коэффи-
циент для приведения газа (воздуха) при условии опыта (Р, Т) к стандартным ус-
ловиям (Т=293 К; Р=0,1013 МПа) находится из приложения Б или вычисляется по формуле (18).
14
vk.com/club152685050 | vk.com/id446425943
Результаты отдельных определений плотности исследуемого газа вычисля-
ются с точностью до 0,0001 кг/м3, и округляются до третьего десятичного знака.
За результат определения принимается среднее арифметическое результатов двух определений, допускаемое расхождение между которыми не должны превышать
0,004 кг/м3.
Результаты измерений и расчетов заносятся в таблицу 2.
Пример определения плотности газа пикнометрическим методом.
Таблица 2
Расчет плотности газа
№№ |
|
|
|
Р |
, |
|
|
V , дм3 |
г , |
|
п |
п |
п |
атм |
|
о |
К по Р, t |
п |
|||
мм |
|
объем пик- |
||||||||
замеров |
Мвз , г |
Мг , г |
Мвод , г |
|
t, С |
кг/м |
3 |
|||
|
|
|
рт.ст. |
|
|
нометра |
|
|||
|
|
|
|
|
|
|
|
|||
1 |
61,0065 |
60,9324 |
275,455 |
745 |
|
22 |
0,9736 |
0,21518 |
0,8510 |
|
2 |
61,0065 |
60,9328 |
275,455 |
745 |
|
22 |
0,9736 |
0,21518 |
0,8529 |
Среднеарифметическое г =0,852 кг/м3.
2.2. Определение плотности газа методом истечения.
Метод основан на законе Грэма и заключается в измерении и сравнении времени истечения в атмосферу через капилляр равных объемов известного газа
(воздуха) и исследуемого газа при одинаковых значениях давления и температу-
ры.
2.2.1. Вывод соотношений для определения плотности исследуемого га-
за
Газ вытекает из сосуда через капилляр площадью сечения S в атмосферу за счет разности давлений
Р = Р - Ро, |
(23) |
где Р – давление в сосуде;
Ро – атмосферное давление.
Таким образом, в единицу времени через капилляр из сосуда вытечет масса газа М, равная
М SV |
(24) |
15
vk.com/club152685050 | vk.com/id446425943
– плотность газа;
V – линейная скорость истечения;
S – площадь сечения капилляра.
Газ совершает работу А, которая может быть выражена следующим соот-
ношением |
|
А VS P Pо |
(25) |
Эта работа совершается за счет перехода потенциальной энергии газа в кинетиче-
скую энергию, т.е. справедлива запись
VS P P |
|
MV2 |
|
|
(26) |
||||
|
|
|
|||||||
|
|
|
о |
2 |
|
|
|
||
|
|
|
|
|
|
|
|||
С учетом выражения (26), т.к. |
M |
, можно записать 2 P P |
V2 |
и оконча- |
|||||
|
|||||||||
|
SV |
|
|
|
o |
|
|
||
|
|
|
|
|
|
|
|||
тельно |
|
|
|
|
|
|
|
|
|
V2 |
2 P Po |
|
|
(27) |
|||||
|
|
|
|||||||
|
|
|
|
|
Соответственно для известного газа (воздуха) и исследуемого газа выражения имеют вид
|
|
V2 |
|
|
|
2 P Po |
(28) |
||||||||||
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
в |
|
|
|
|
|
|
|
|
|
|
в |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
и |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
V2 |
|
|
|
2 P Po |
(29) |
||||||||||
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
г |
|
|
|
|
|
|
|
|
|
|
г |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
и после преобразований получается |
|
|
|
|
|
|
|
|
|
||||||||
2 P P |
|
V2 |
|
|
в |
|
V2 |
|
г |
(30) |
|||||||
o |
|
|
в |
|
|
|
|
|
|
|
|
г |
|
|
|||
или следующие соотношения |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
V |
2 |
|
|
|
|
г |
|
|
|
(31) |
|||||
|
|
|
в |
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
V |
2 |
|
|
|
|
|
в |
|
|
|
|||||
|
|
|
г |
|
|
|
|
|
|
|
|
|
|
||||
или |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t2 |
|
|
|
|
|
г |
|
|
|
|
(32) |
|||
|
|
|
г |
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
tв2 |
|
|
|
в |
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16 |

vk.com/club152685050 | vk.com/id446425943
2
г в ttг2 , (33)
в
где tв и tг – соответственно время истечения одинаковых объемов воздуха и ис-
следуемого газа через капилляр.
На основе закона Грэма можно также получить соотношения для определе-
ния коэффициента динамической вязкости исследуемого газа.
2.2.2. Порядок проведения работы
Для определения плотности исследуемого газа используется прибор эффу-
зиометр, работа которого основана на законе Грэма. Схема прибора представлена на рис. 3. В состав прибора входит измерительный сосуд 1 с двумя метками (а –
нижняя; б – верхняя); трехходовой кран 2 для переключения измерительного со-
суда на заполнение исследуемым газом (воздуха) и на капилляр 4 для выбора в атмосферу через отвод 5 исследуемого газа (воздуха); уравнительного сосуда 6
для создания избыточного давления в измерительном сосуде. Оба сосуда соеди-
нены резиновым шлангом 3.
Время истечения из измерительного сосуда исследуемого газа (воздуха) оп-
ределяется секундомером.
Для снижения растворимости компонентов газа измерительный и уравни-
тельный сосуды заполняются рассолом (концентрированным раствором поварен-
ной соли).
Измерения проводятся в следующем порядке:
а) трехходовой кран устанавливается в положение, при котором измери-
тельный сосуд 1 эффузиометра соединяется через отвод 5 с атмосферой, уравни-
тельный сосуд 6 помещается на подставку выше трехходового крана 2 для полно-
го заполнения измерительного сосуда 1 рассолом. Рассол при этом вытесняет газ,
который находится в измерительном сосуде до проведения опыта;
б) уравнительный сосуд 6 помещается на площадку ниже нижнего уровня измерительного сосуда, открывается трехходовой кран 2 в «атмосферу» (отвод 5),
17
