Электропривод деревообрабатывающих станков

Колхозные м совхозные мастерские, изготов­ляющие и ремонтирующие инвентарь, транспортные сред­ства, тару, мебель, оборудованы лесопильными рамами, циркульно-маятниковымп пилами, круглопильными, фуго­вальными, строгальными, фрезерными, сверлильными стан­ками. Электродвигатели чтпх станков приводят в движение рабочие шпиндели, механизмы подачи, вспомогательные устройства. С целью регулирования скорости вращения ставят многоступенчатые ременные передачи, редукторы и применяют различные типы электродвигателей (многоско-ростпые, постоянного тока, с фазным ротором).

При выборе мстдоп технической обработки, типов стан­ков и инструментов, при расчете мощностей и усилий нужно учитывать основные свойства древесины: пластичность, де­лимость и прочность. В процессе резания действуют силы, вызывающие внедрение резца в древесину и создающие зо­ну деформации, обеспечивающие отделение и деформацию стружки, преодолевающие трение стружки и резца о дре­весину. Для расчетов вводят действующую на пути реза­ния суммарную силу резания, необходимую для преодо­ления сопротивлений, возникающих при движении резца.

Суммарное усилие сопротивления резанию, приведен­ное к единице площади поперечного сечения (1 мм²) струж­ки, нормального к направлению пути резания в каждой точке траектории лезвия резца, называют удельным со­противлением резаниюk (Н/мм²). Работа, затрачиваемая на превращение 1 мм³ древесины в стружку, называется удельной работой резания (Н-м/мм³) и численно равна сопротивлениюk. Удельная работа резания дает возмож­ность определить мощность резания Р_рез (Вт) по секунд­ному объему снятой древесины, умноженному наk:

P_ve3 = kbhu, (9.13)

откуда сила резания (Н)

гдеb — ширина стружки, мм;h — толщина стружки, мм; и — скорость подачи, м/с;v — скорость резания, м/с.

Скорость резания в круглопильных станках составляет 40...70 м/с, в отдельных случаях достигает 100 м/с и соот-

Режим работы двигателя зависит от организации подачи: если брус поступает за брусом без перерыва, то режим работы длительный; в противном случае — перемежаю­щийся.

Пильный вал 4 круглопильного станка типа Ц-6 (рис. 9.5, а) приводится во вращение (2850 об/мин) двумя клино­выми ремнями от электродвигателя 2. Электродвигатель смонтирован на плите 1, шарнирно соединенной с плитой 3 пильного вала и со станиной 6. По высоте пильный вал устанавливают прн помощи ручного привода.

20. Привод транспортеров и кормораздатчиков

Скребковые транспортеры потребляют небольшую мощность, позволяют раздавать корма крупной резки. Их длина достигает 80 м.

Ленточные транспортеры универсальны, более производи­тельны, чем скребковые, создают меньше шума при работе. Ленточные транспортеры ТЛС-30, ТЛС-70 применяют для транс­портировки измельченного сенажа, силоса, сена и соломы. Лен­точные транспортеры ЛТ-6 и ЛТ-10 подают сыпучие корма. Рабочий орган такого транспортера — прорезиненная лента с резиновыми скребками. Лента натягивается на два концевых барабана и поддерживается роликами. Один из барабанов при­водится в движение от электродвигателя.

Цепочные транспортеры ЦТ-12 и ЦТ-30 предназначены для транспортировки концентрированных кормов. Рабочий орган — втулочно-роликовая цепь с погружными скребками. Максималь­ная длина — 60 м. Для подачи в хранилища тюкованного сена и соломы предназначен цепочный транспортер тюков ТТ-4 про­изводительностью 4... 12 т/ч.

Шнековые транспортеры ШЗС-40 и ШВС-40 служат для за­грузки и выгрузки измельченных корнеклубнеплодов, травяной муки, концентрированных кормов и зеленой массы. Наклонный шнек ШНД-25 и горизонтальный ШГД-25 используются для перемещения кормовых смесей, грубых сочных и концентриро­ванных кормов в технологических линиях кормоцехов. Произ­водительность шнеков — 40 т/ч.

Тросошайбовые транспортеры применяются на животновод­ческих и птицеводческих фермах для раздачи сухих сыпучих кормов по трубам с помощью тросошайбового рабочего органа. Они просты по конструкции, надежны, позволяют делать пово­роты в любом направлении, не занимают полезной площади пола и могут транспортировать корм на десятки метров.

Нории НЦГ-10, НЦГ-20 служат для вертикального переме­щения травяной муки, комбикормов, зерна, гранул и других сыпучих материалов в кормоцехах и на комбикормовых заво­дах. Они могут поднимать компоненты кормов на высоту около 30 м, их производительность при транспортировке зерна — 10...20 т/ч.

Пневматический эжекторный передвижной транспортер ТПЭ102А предназначен для погрузки измельченного сена и соло­мы в хранилища. Корм, загружаемый в бункер транспортера,

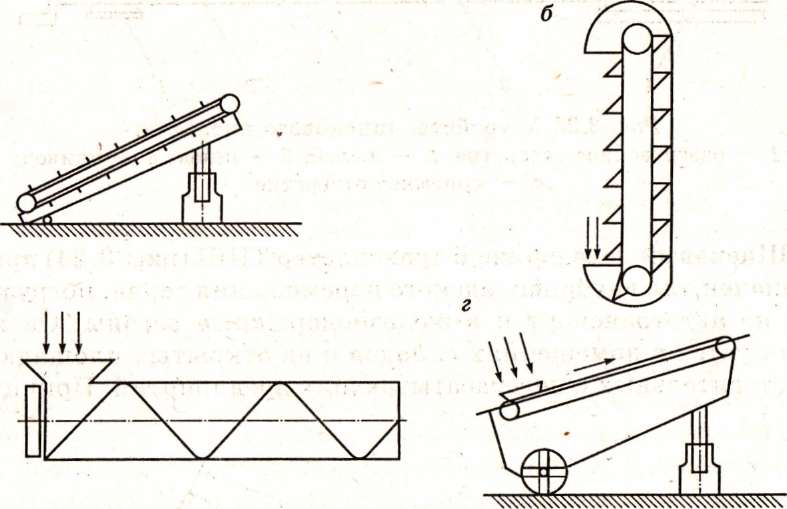

Рис. 3.22.Кинематические схемы транспортеров: а — скребкового; б — ковшового; в — шнекового; г — ленточного

Конвейеры скребковые УТ-200, УТ-300 предназначены для горизонтального или наклонного (под углом не более 10° к го­ризонту) перемещения зерна, отрубей, шрота и комбикормов на элеваторах, хлебоприемных пунктах, мельницах, крупяных, комбикормовых и кукурузных заводах.

Продукт подается в загрузочные секции и перемещается внутри желобов с помощью пластинчатой цепи со скребками. Выгрузка осуществляется в загрузочных секциях по пути сле­дования продукта.

После предварительного выбора двигателя по мощности про­изводится уточнение по действительной нагрузочной диаграм­ме. В случае необходимости выполняется проверка по условиям нагрева и перегрузки. Для привода некоторых сельскохозяйст­венных машин с одним основным рабочим органом можно поль­зоваться приведенными ниже аналитическими или эмпириче­скими формулами для расчета мощности электродвигателей.

Если в формулах не введена скорость движения рабочих ор­ганов, то предполагается, что машины, к которым, эти формулы относятся, работают при номинальной скорости, практически не меняющейся в процессе нормальной работы.

172

где k₁= 1,2...1,
