1. Определение понятия электропривод. Структурная схема электропривода эп. Классификация эп

Электроприводом (ЭП) называется электромеханическая си­стема, состоящая из электродвигательного, преобразовательного, передаточного и управляющего устройств и предназначенная для приведения в движение рабочих органов машин и управления этим движением (по ГОСТ 16593-79).

Электроприводы подразделяются на групповые, индивиду­альные и взаимосвязанные.

В групповом приводе один электродвигатель приводит в дви­жение с помощью разветвленной передачи группу механизмов или рабочих органов одного механизма. Кинематическая схема такого привода громоздкая, а сам привод неэкономичен, поэто­му находит ограниченное применение.

В индивидуальном приводе электродвигатель приводит в дви­жение только один рабочий орган. Кинематическая схема меха­низма с таким приводом существенно упрощается, повышается экономичность и снижается металлоемкость механизма. Элек­тродвигатель может встраиваться непосредственно в механизм.

Взаимосвязанный привод обеспечивает работу одного меха­низма с помощью нескольких электродвигателей.

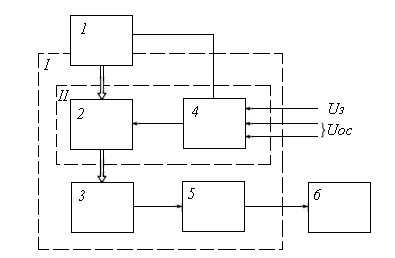

Структурная схема электропривода приведена на рис.1.

Основной элемент электропривода — электродвигатель (ЭД), который преобразует электрическую энергию в механическую. Для получения электроэнергии требуемых параметров между двигателем и источником энергии включают силовой преобра­зователь.

Управление преобразователем осуществляется от блока управ­ления, на вход которого поступают задающий сигнал Uз и сиг­налы Uос обратной связи (ОС), содержащие информацию о ха­рактере движения исполнительных органов, работе отдельных узлов, аварийных режимах. Преобразователь вместе с блоком управления образуют систему управления.

Жирными стрелками на рис.1 показаны силовые каналы передачи электрической и механической энергии, а тонкими - каналы передачи сигналов управления.

Классификация эп.

Существует большое разнообразие эл.приводов. Их классификация обычно производится по виду движения и степени управляемости эл.привода, роду электрического и механического передаточных устройств, способу передачи механической энергии исполнительным органами ряду дру­гих признаков.

По виду движенияразличаются электроприводы враща­тельного и поступательного однонаправленного и реверсив­ного движения, а также электроприводы возвратно-посту­пательного движения. Эти движения могут иметь как не­прерывный, так и дискретный характер.

По принципам регулирования скорости и положенияэлектропривод может быть:

• нерегулируемый (исполнительный орган приводится в движение с одной постоянной скоростью);

• регулируемый (путем воздействия на электропривод скорость движения исполнительного органа изменяется в соответствии с требованиями технологического процесса);

• следящий (с помощью электропривода воспроизводится перемещение исполнительного органа в соответствии с про­извольно изменяющимся задающим сигналом);

• программно-управляемый (электропривод обеспечивает перемещение исполнительного органа в соответствии с за­данной программой);

• адаптивный (электропривод автоматически обеспечива­ет оптимальный режим движения исполнительного органа при изменении условий его работы);

• позиционный (электропривод обеспечивает регулирова­ние положения исполнительного органа рабочей ма­шины).

По роду механического передаточного устройства раз­личаютредукторный электропривод, содержащий один из видов механического передаточного устройства, и безредукторный, в котором электродвигатель непосредственно соединен с исполнительным органом.

По роду электрического преобразовательного устройст­варазличают:

• вентильный электропривод, преобразовательным устрой­ством которого является вентильный преобразователь энер­гии. Разновидностями вентильного электропривода явля­ются ионный и полупроводниковый электроприводы. Полу­проводниковый электропривод, в свою очередь, делится на тиристорный и транзисторный электроприводы, преобразо­вательным устройством в которых является соответственно тиристорный или транзисторный преобразователь электро­энергии;

• система управляемый выпрямитель - двигатель (УВ - Д) — вентильный электропривод постоянного тока, преобазовательным устройством которого является регулируемый выпрямитель;

• система преобразователь частоты - двигатель (ПЧ - Д) — вентильный электропривод переменного тока, преобразовательным устройством которого является регулируе­мой преобразователь частоты;

• система генератор - двигатель (Г - Д) и магнитный усилитель - двигатель (МУ - Д) -регулируемый электропривод, преобразовательным устройством которого яв­ляется соответственно электромашинный преобразовательный агрегат или магнитный усилитель.

По способу передачи механической энергии исполнитель­ному органу электроприводы делятся на индивидуальный, взаимосвязанный и групповой.

Индивидуальный электропривод характеризуется тем, что каждый исполнительный орган рабочей машины приводится в движение своим отдельным двигателем.

Взаимосвязанный электропривод содержит два или несколько электрически или механически связанных между собой электроприводов. Частным случаем взаимосвязанно­го электропривода является многодвигательный электропривод, при котором несколько двигателей работают на об­щий вал, приводя в движение один исполнительный орган.

Групповой электропривод характеризуется тем, что от одного двигателя приводится в движение несколько испол­нительных органов одной или нескольких рабочих машин.
