Приборы для измерения концентрации растворов

Солемер.

Дегазационный холодильник устанавливают строго вертикально и крепят болтами (рис. 178).

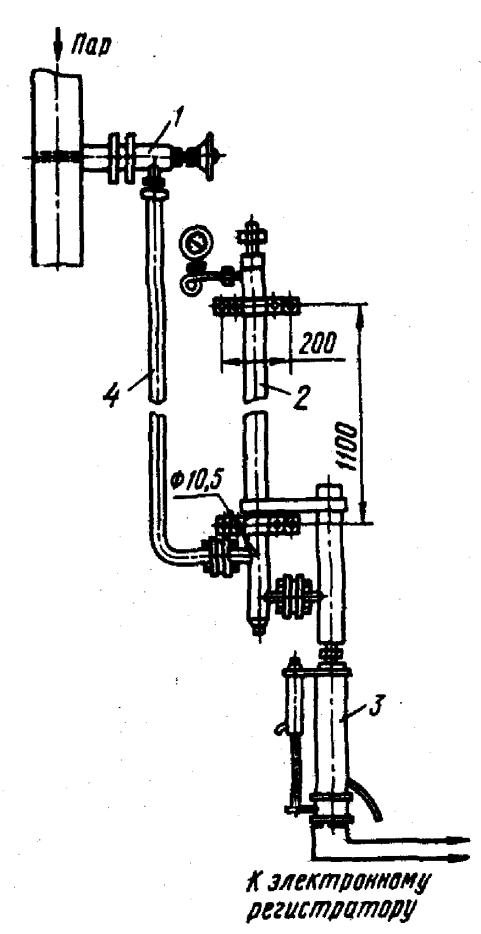

Рис. 178. Установка солемера: 1 — пароотборное устройство, 2 — холодильник, 3 - преобразователь, 4 — подводящая труба

К верхнему боковому штуцеру холодильника 2 приваривают сифонную трубку, на кото­рой устанавливают показывающий манометр. К нижнему боково­му штуцеру холодильника подводят насыщенный пар от пароотборного устройства 1 стальной трубой 14х2 мм. Длина неизолируемой части подводящей трубы 4, начиная от места отбора до холодильника, должна быть 8—10 м. При большей длине излишек длины подводящей трубы покрывают тепловой изоляцией. Про­кладывают подводящую трубу с непрерывным уклоном 1:10 в сторону холодильника.

Перед присоединением к холодильнику подводящую трубу про­дувают. Температура окружающей среды в помещении для уста­новки дегазационного холодильника должна не превышать 55° С.

При монтаже электрической схемы внешних соединений элек­тронного регистратора во избежание механических повреждений провода прокладывают в металлических трубах, которые надежно заземляют. Площадь сечения про­водов должна быть не менее 1 мм². Оба провода от каждого преобразователя прокладывают в одной трубе и перевивают между собой с целью ликвидации влия­ния внешних магнитных полей. Прокладывать в одной трубе си­ловые и измерительные проводки не допускается.

Концентратомеры монтируют строго по заводским инструкци­ям. Место установки преобразо­вателя прибора выбирают с уче­том удобства его обслуживания в цехе. Его нельзя располагать вблизи источников электромаг­нитных полей (например, сило­вых трансформаторов, электро­двигателей). Подвод и отвод раст­вора к преобразователю выполня­ют через его входной и выходной фланцы.

Вторичный прибор концентратомера устанавливают в щитовом помещении с чистым сухим воздухом и без резких колебаний тем­пературы. В месте установки вторичного прибора не допускается вибрация стен и конструкций. Расстояние между преобразовате­лем и вторичным прибором должно быть выбрано исходя из условия, что длина экранированного кабеля для их соединения между собой не может превышать 100 м.

Приборы для измерения концентрации водородных ионов в растворах (рН-метры).

Преобразователь прибора устанавливают в месте, доступном для обслуживания (рис. 179).

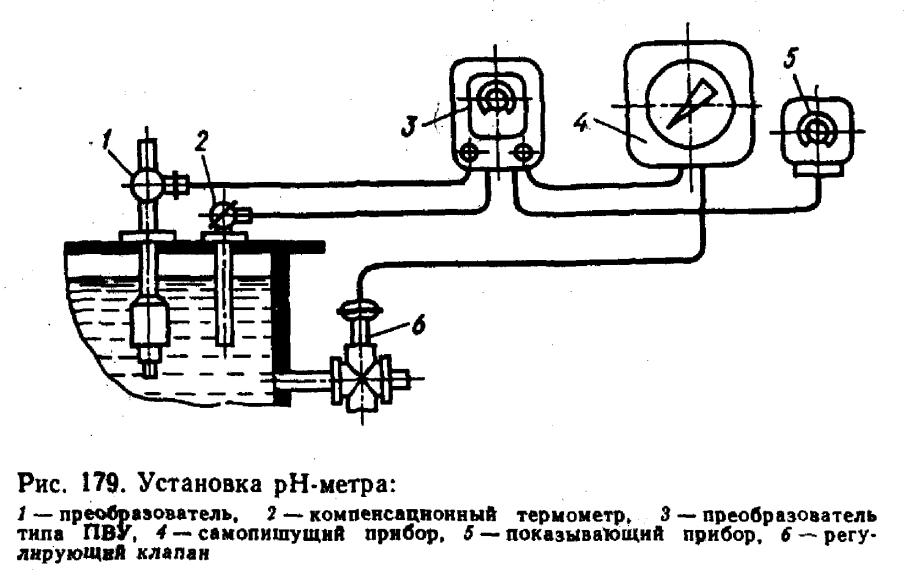

Рис. 179. Установка рН-метра: 1 — преобразователь, 2 — компенсационный термометр, 3 — преобразователь типа ПВУ, 4 — самопишущий прибор, 5 — показывающий прибор, 6 — регу­лирующей клапан

Над местом его установки не должно быть кранов, фланцев и трубопроводов во избежание попадания на преобразователь капель агрессивных растворов. Для защиты от брызг преобразователь ограждают щит­ками. На открытом воздухе его размещают в утепленной будке.

Соединительную коробку, входящую в комплект преобразова­теля н присоединяемую к прибору коаксиальным кабелем, устанав­ливают в доступном для обслуживания месте и надежно заземля­ют. Металлические рукава с кабеля, идущие к разъему преобразо­вателя от коробки, закрепляют. Сращивать кабель из отдельных отрезков не допускается. Для защиты от механических поврежде­ний и электрических помех его прокладывают в заземленных тру­бах внутренним диаметром не менее 25 мм.

Вместе с коаксиальным кабелем прокладывают изолированный провод для заземления схемы прибора. В тех же трубах прокла­дывают кабельную линию к термопреобразователю сопротивления для автоматической температурной компенсации.

При прокладке труб по возможности избегают изгибов, а на поворотах устанавливают переходные коробки.
