Содержание

1. Задание на расчетно-графическую работу. Исходные данные.

2. Определение расчетного требуемого сопротивления теплопередаче для наружной стены административного здания в городе ___________ в зависимости от градусо-суток отопительного периода

2. Расчет толщины утеплителя и фактического приведенного сопротивления теплопередаче.

3. Расчет температурного перепада между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции.

Список литературы.

1. Задание на расчетно-графическую работу. Исходные данные.

Город ___________

а) характеристика района строительства:

• температура внутреннего воздуха (определяем по таблице 2 источника [4]): ;

• средняя температура воздуха периода со среднесуточной температурой воздуха меньше 8С (определяем по приложению 1 источника [2]): ;

• продолжительность периода со среднесуточной температурой воздуха меньше 8С (определяем по приложению 1 источника [2]):

суток;

• Градусо-сутки отопительного периода D_d (определяем по формуле 2 источника [1])

• расчетная температура наружного воздуха в холодный период года (определяем по таблице 1 источника [2]): t _ext = -35C;

• зона влажности (определяем по приложению В источника [1]): нормальная;

б) назначение здания: жилое здание.

в) влажностный режим помещения (определяем по таблице 1 источника [1]: нормальный;

г) условия эксплуатации ограждающей конструкции (определяем по таблицам 1 и 2 источника [1]): Б;

д) Нормируемый температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции (определяем по таблице 5 источника [1]): ∆t₀ = 4.0С

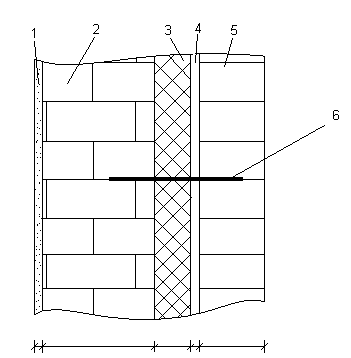

е) конструкция стены (в зависимости от варианта!!!):

^{0,02 0,38 0,02 0,12}

Таблица 1. Теплотехнические характеристики материала стены.

Материал	Тепловые характеристики
	ρ0, плотность, кг/м3	δ, толщина, м	λ, коэффициент теплопроводности
1. Кладка из керамического кирпича	1600	0.12	0.58
2. Плита минераловатная (ГОСТ 21880)	125	Х	0.064
3. Кладка из сплошного глиняного кирпича	1800	0.25	0.70
4. Штукатурка (цементно-песчаный раствор)	1800	0.02	0.76

1. Определяем градусы-сутки отопительного периода

2. Определяем нормированное сопротивление теплопередаче

;

где ; ;

Коэффициенты a и b (определяем по таблице 4 из распечаток к заданию по значению );

(м²×С/Вт);

3. Находим требуемое условное сопротивление теплопередаче по формуле:

м^{2 . 0}С/Вт

где – требуемое сопротивление теплопередачи конструкции без учета теплотехнической неоднородности,

r – коэффициент теплотехнической неоднородности, «глади», глухой части стены. В рассматриваемом варианте принимаем r = 0.87.

4. Требуемое значение сопротивления теплопередаче слоя утеплителя (минераловатных плит) находим по формуле:

м^{2 . 0}С/Вт

5. Расчетную толщину утеплителя находим по формуле:

, м.

Фактическую толщину утеплителя принимаем из конструктивных соображений: м.

6. Приведенное сопротивление теплопередаче наружной стены находим по формулам:

;

7. Проверяем выполнение неравенства (достаточность сопротивления теплопередаче):

R₀ = 3.5 > R_req = 3.47 м²×С/Вт.

Вывод: фактическое приведенное сопротивление теплопередаче не меньше требуемого.

8. Определяем расчетно-температурный перепад по формуле 4 из [1]:

Где показывает нормируемую разницу между температурой внутреннего воздуха и температурой внутренней поверхности стены;

n – коэффициент, учитывающий зависимость положения наружной поверхности ограждения по отношению к наружному воздуху. Принимаем по табл. 6 [1] n = 1.

t_int – расчетная средняя температура внутреннего воздуха здания, С, принимаемая по минимальным значениям оптимальной температуры соответствующих зданий по источнику [4]. t_{int =} 20С.

t_ext – расчетная температура наружного воздуха в холодный период года, С, принимаемая равной средней температуре наиболее холодной пятидневки обеспеченностью 0.92 по табл. 1 источника [2]. t_ext = -35С.

9. Проверяем условие: ≤ , где :

1.806<4.0

Вывод: принятая конструкция стены отвечает санитарно-гигиеническим требованиям к теплопередаче ограждающих конструкций по температурному перепаду.
