2.2. Побудова профілю водозливної поверхні
Бетонна водозливна гребля у курсовому
проекті має окреслення водозливу
практичного профілю. В нашому випадку
ми вибираємо безвакуумний профіль
водозливу з вертикальною напірною
гранню з
.
Визначаємо величину профілюючого
напору, за яким будується окреслення
водозливної поверхні:
Нпр = ↓ФПР –↓ГВ = 419,20 – 510,80 = 8,4 м. (2.20)
Профіль будуємо за координатами Крігера-Офіцерова, які дані для одиничного профілюючого напору, а для нашого випадку ці координати перемножуємо на Нпр = 8,4 м. Значення координат для одиничного і нашого профілюючого напору наведені у таблиці 2.1.
Таблиця 2.1
Координати контуру проектованого профілю безвакуумного водозливу
Х при Нпр = 1,0 м |
Y при Нпр = 1,0 м |
Х при Нпр = 8,4 м |
Y при Нпр = 8,4 м |
0,0 |
0,126 |
0,000 |
1,058 |
0,1 |
0,036 |
0,840 |
0,302 |
0,2 |
0,007 |
1,680 |
0,059 |
0,3 |
0,000 |
2,520 |
0,000 |
0,4 |
0,006 |
3,360 |
0,050 |
0,5 |
0,025 |
4,200 |
0,210 |
0,6 |
0,060 |
5,040 |
0,504 |
0,7 |
0,100 |
5,880 |
0,840 |
0,8 |
0,146 |
6,720 |
1,226 |
0,9 |
0,198 |
7,560 |
1,663 |
1,0 |
0,256 |
8,400 |
2,150 |
1,1 |
0,321 |
9,240 |
2,696 |
1,2 |
0,394 |
10,080 |
3,310 |
1,3 |
0,475 |
10,920 |
3,990 |
1,4 |
0,564 |
11,760 |
4,738 |
1,5 |
0,661 |
12,600 |
5,552 |
1,6 |
0,764 |
13,440 |
6,418 |
1,7 |
0,873 |
14,280 |
7,333 |
1,8 |
0,987 |
15,120 |
8,291 |
1,9 |
1,108 |
15,960 |
9,307 |
2,0 |
1,235 |
16,800 |
10,374 |
2,1 |
1,396 |
17,640 |
11,726 |
2,2 |
1,508 |
18,480 |
12,667 |
2,3 |
1,653 |
19,320 |
13,885 |
2,4 |
1,804 |
20,160 |
15,154 |
2,5 |
1,960 |
21,000 |
16,464 |
2,6 |
2,122 |
21,840 |
17,825 |
2,7 |
2,289 |
22,680 |
19,228 |
2,8 |
2,462 |
23,520 |
20,681 |
Криволінійне окреслення з’єднуємо з нижнім б’єфом за допомогою радіуса
(2.21)
.
(2.22)
Приймаємо R = 20,0 м.
Проводимо дотичну таким чином, щоб похил m = 0,65...0,85. Між точками D і E будуємо прямолінійну вставку.

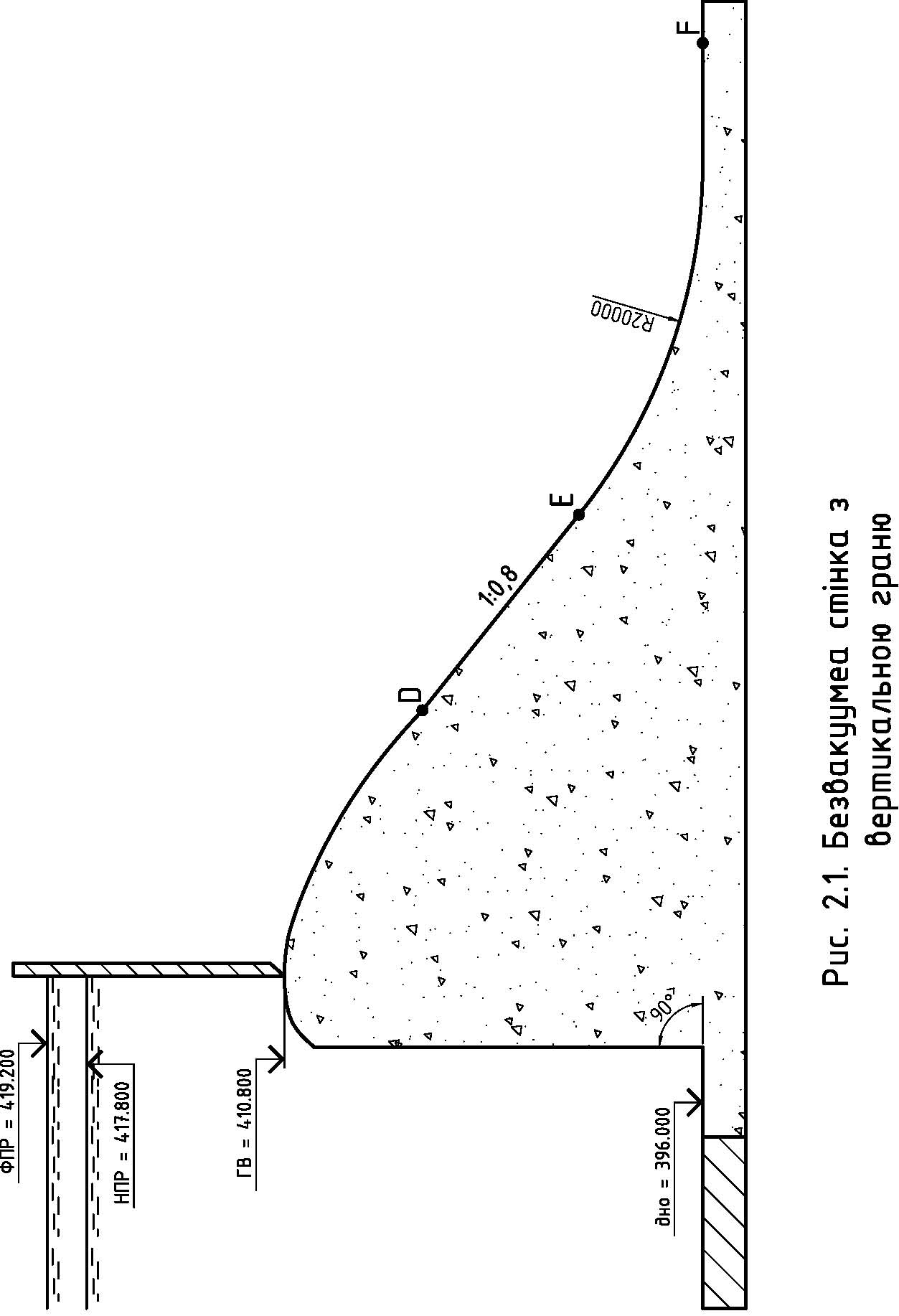

Схему побудови профілю водозливної греблі показано на рис. 2.1.
