Обратные связи в усилителях (ос)

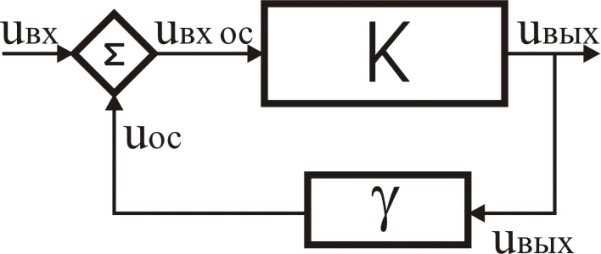

П ередача сигнала с выхода усилителя или его части на вход называется обратной связью.

u_{вх ос} = u_вх  u_ос u_ос = u_вых

 – коэффициент передачи ЧП обратной связи

Положительная обратная связь (ПОС, +ОС) – сигнал ОС совпадает по фазе с входным, т.е. складывается с ним

u_{вх ОС} = u_вх + u_ос => u_вх  => u_вых  => K_U  => ПОС увеличивает усиление.

Отрицательная обратная связь (ООС, –ОС) – сигнал ОС в противофазе с входным, т.е. вычитается из него

u_{вх ОС} = u_вх – u_ос < u_вх => u_вых  => K_U  => ООС уменьшает усиление.

– коэффициент усиления усилителя с ОС

K_ОС – коэффициент усиления усилителя с ОС

K – коэффициент усиления усилителя без ОС

 – коэффициент передачи ЧПос u_OC =  u_ВЫХ

ПОС  > 0 K_ПОС > K – применяется в генераторах

OОС  < 0 K_ООС < K – применяется в усилителях

Влияние оос на параметры и характеристики усилителя

ООС уменьшает усиление, но улучшает все остальные параметры усилителя (ПОC – наоборот):

(–) К_ООС < К – ООС уменьшает усиление.

(+) 1. ООС повышает стабильность коэффициента усиления.

2. ООС увеличивает R_ВХ.

3. ООС уменьшает R_ВЫХ.

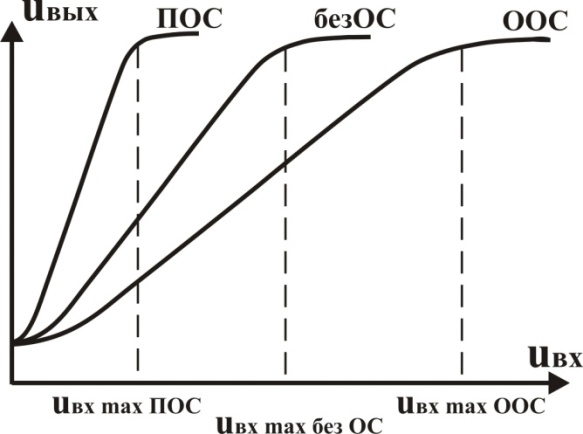

4. ООС увеличивает динамический диапазон D (уменьшает Н.И.).

Реальный сигнал на входе усилителя u_{вх оос} = u_вх – u_оос –  поэтому Н.И. начинаются при больших u_вх.

5. ООС расширяет полосу пропускания f

ООС увеличивает R_ВХ и уменьшает R_ВЫХ, поэтому влияние последовательных С_СВ проявится на более низкой частоте

(f_{Н ООС} < f_Н), а параллельных С_ПАР – на более высокой частоте

(f_{В ООС} > f_В) (см. усилитель с RC-связью).
