4. Определение рам. Основные этапы расчета статически определимых и статически неопределимых рам. Коэффициент соотношения погонных жесткостей элементов рамы; его назначение.

- Рамами называют стержневые конструкции, состоящие из вертикальных элементов (стоек) и горизонтальных (ригелей), жестко соединенных между собой в узлах.

- Рамы рассчитывают на действие всех видов нагрузки, обычных для ферм и арок. Однако для поперечных рам промышленных сооружений характерны еще и крановые нагрузки — вертикальные (приложенные к стойкам) и горизонтальные от торможения тележки.

При предварительном расчете рамы, выполняемом с: целью правильного назначения сечений, необходимого для любой статически неопределимой системы, считают, что изгибающий момент в ригеле Мр=(0,6..0,8)Мб. Сечения стоек намечают, рассчитывая их на центральное сжатие усилиями, увеличенными в 1,5...2 раза; с учетом влияния изгибающих моментов. Уточненный статический расчет начинается с определения опорных реакций рамы Fv, Fh и М_оп, формулы для вычисления которых имеются в справочниках. Там же приведены формулы изгибающих моментов в узлах рамы. Характерные случаи:

Дальнейший расчет предусматривает установление характера распределения по длине элементов рамы изгибающих моментов, продольных и поперечных сил. Наглядное представление о напряженном состоянии рамы дают суммарные эпюры М, N и Q. Они помогают выявить наиневыгоднейшее для каждого узла или стержня рамы сочетание нагрузок.

- Для простой рамы характерный вид напряженного состояния это изгиб. Ригель можно представить в виде балки, упруго защемленной концами в стойках. Степень этого защемления может быть различной. Она определяется соотношением погонных жесткостей элементов рамы: , где «р» и «с» означают ригель и стойку. Параметр k во всех случаях является определяющим фактором при нахождении величин узловых моментов. Например, при k, стремящимся к нулю, ригель можно рассматривать как балку, полностью защемленную концами; при k стремящимся к бесконечности -как балку, свободно опертую. Отсюда следует вывод, что при загружении ригеля момент в карнизном узле никогда не может превысить величины опорного момента в полностью защемленной балке ql²/12, а пролетный момент — величины момента балки, свободно лежащей на опорах ql²/8.

5. Определение рам. Формулы нахождения опорных реакций и внутренних усилий для трехшарнирной рамы и шарнирно опертой балки.

Рамами называют стержневые конструкции, состоящие из вертикальных элементов (стоек) и горизонтальных (ригелей), жестко соединенных между собой в узлах.

6. Определение рам. Классификация рам по сечению. Виды сечения рам.

- Рамами называют стержневые конструкции, состоящие из вертикальных элементов (стоек) и горизонтальных (ригелей), жестко соединенных между собой в узлах.

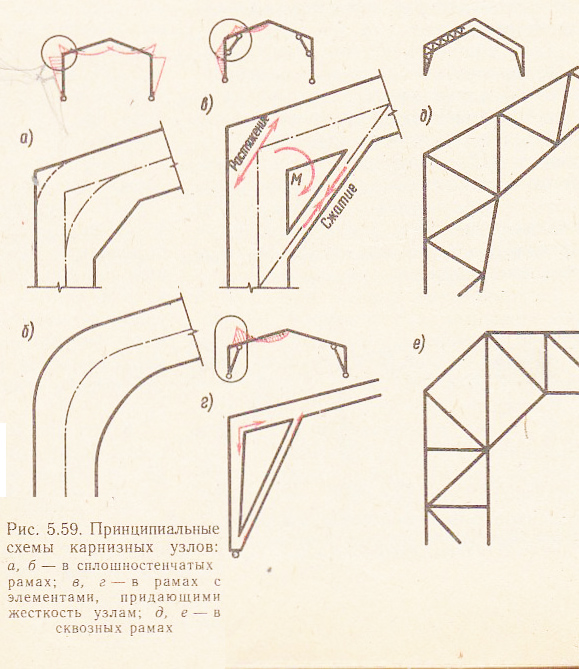

- По поперечному сечению: сплошностенчатые и сквозные (решетчатые).

- Состав сечения элементов рамы (ригеля, стоек) определяется его видом (сплошностенчатое, решетчатое) и зависит от пролета рамы, высоты стоек, выбранного соотношения жесткостей элементов рамы, величины нагрузки и физико-механических свойств материалов. Влияют также соображения технологии; изготовления и монтажа.

Высота сечения ригеля определяется главным образом величиной изгибающего момента в пролете М_пр. Как правило, она меньше, чем высота балки или фермы такого, же пролета.
