Трехстепенной скоростной гироскоп

	Двухстепенные
	скоростные гироскопы обладают
	приемлемой допускаемой погрешностью
	при больших измеряемых угловых
	скоростях, в несколько раз превышающих
	угловую скорость дрейфа.

	Для
	измерения малых угловых скоростей
	целесообразно использовать трехстепенной
	скоростной гироскоп, принципиальная
	схема которого приведена на рис.
	2.56.

	Ротор
	гироскопа 4
	подвешен
	в кардановом подвесе 3.
	Измеряемая
	скорость вращения ω
	должна
	быть направлена по оси zz'
	оси чувствительности гироскопа). Из-за
	этой скорости появляется гироскопический
	момент
	МГ
	,
	пропорциональный
	ω
	 и
	направленный по оси x'x
	перпендикулярно
	осям yy'
	и
	zz'.
	 Этот момент стремится повернуть подвес
	гироскопа. Гироскопический момент
	МГ
	уравновешивается
	моментом упругих сил Мпр,
	создаваемым двумя пружинами 1,
	он
	пропорционален углу α
	 поворота
	подвеса.

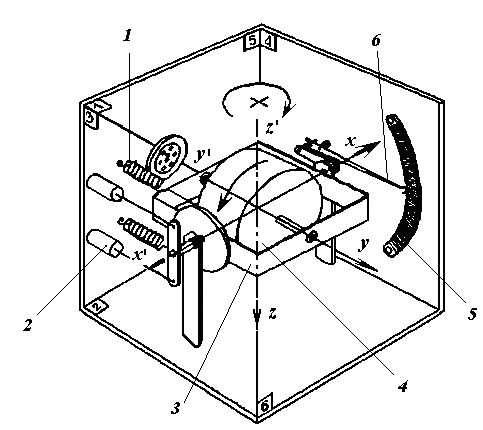

	Рис.2.56. Принципиальная
	схема трехстепенного скоростного
	гироскопа







	При условии
	равновесия имеем  МГ
	=
	Мпр,
	где  Мпр
	=
	kα;
	k
	–
	коэффициент упругости пружины;  МГ
	=ωH,
	откуда получим α
	= Hω/
	k,
	т.е.
	угол
	α
	поворота подвеса гироскопа
	пропорционален измеряемой скорости
	ω.
	С
	помощью курсора 4

	и потенциометра 5
	угол
	а
	преобразуется
	в пропорциональный ему электрический
	сигнал. Демпфер 2
	служит
	для уменьшения колебаний.

	При
	угловой скорости, на порядок
	превышающей собственную частоту
	колебаний гироскопа, скоростной гироскоп
	начинает практически измерять угол
	поворота корпуса.
