Додаток 5

Аксонометричні проекції тримірних деталей

Примітка: всі отвори та пази деталей наскрізні.

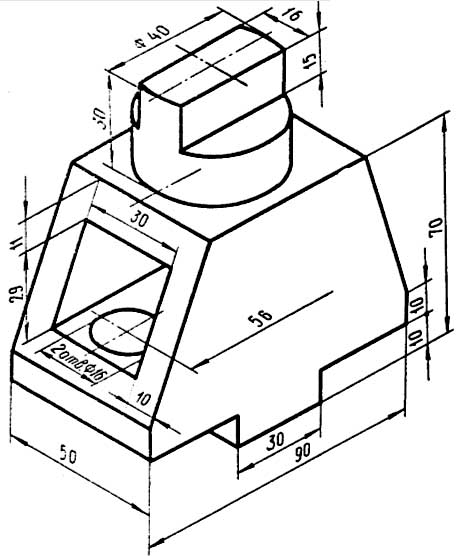

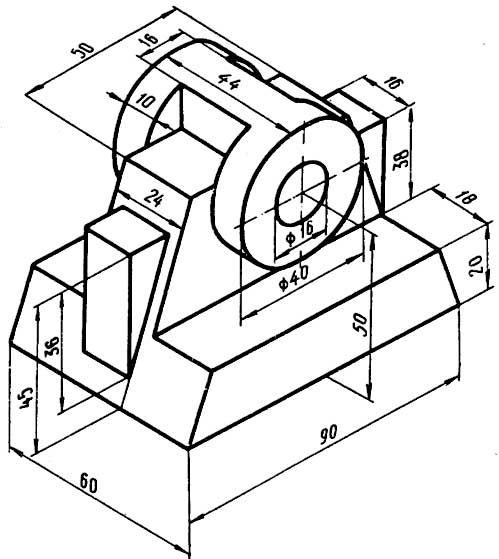

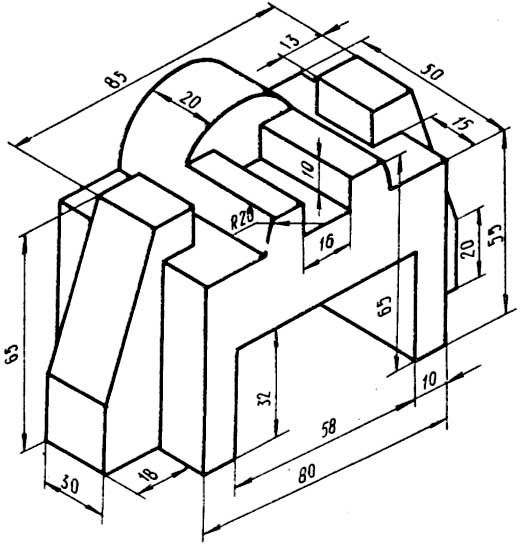

Рис. 5.1	Рис. 5.2

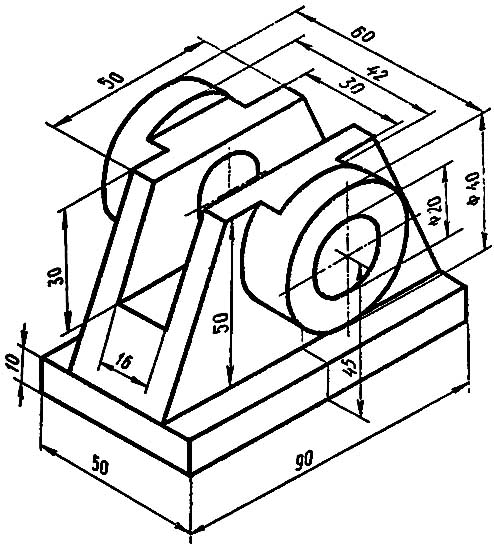

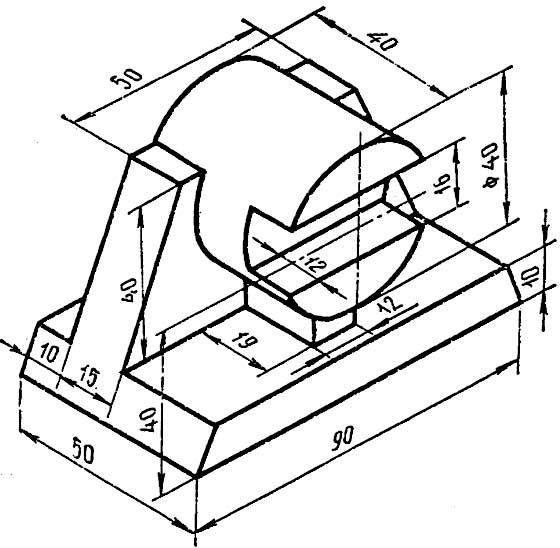

Рис. 5.3	Рис. 5.4

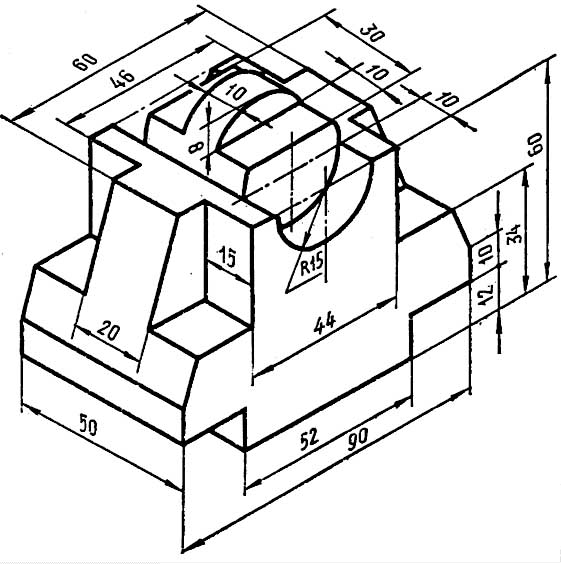

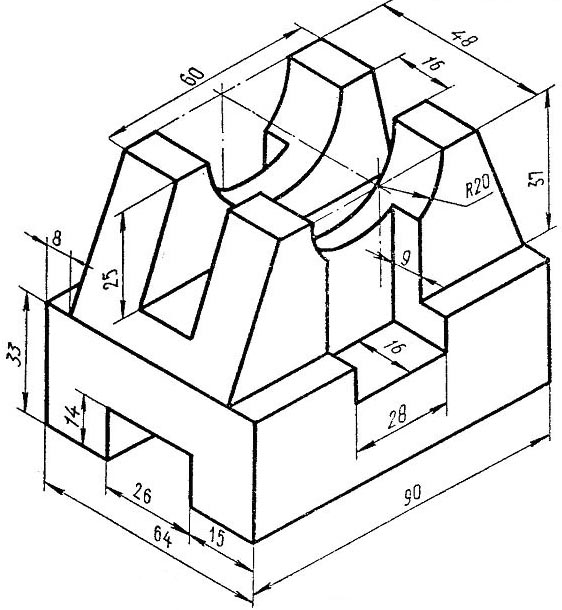

Рис. 5.5	Рис. 5.6

Додаток 5 (продовження)

Аксонометричні проекції тримірних деталей

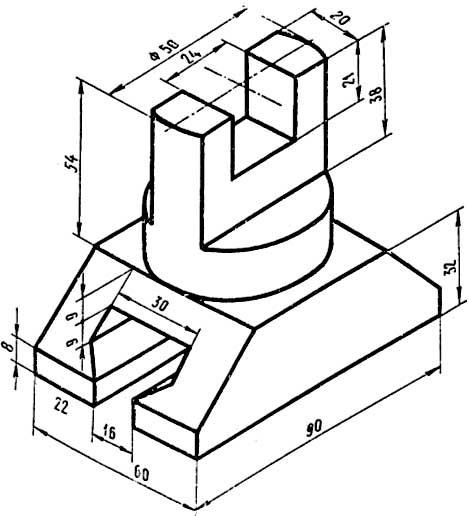

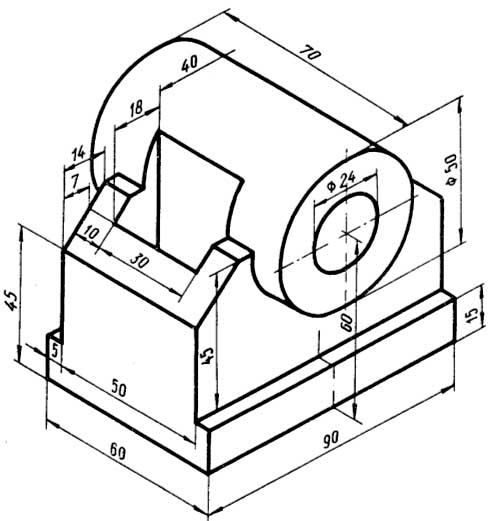

Рис. 5.7	Рис. 5.8
Рис. 5.9	Рис. 5.10
Рис. 5.11	Рис. 5.12
